Сборка сборочных единиц и групп мебели

64.

Сборка сборочных единиц и групп мебели

Для обжима сборочных единиц и групп при их сборке применяют сборочные ваймы с винтовым, рычажным, кривошипным, кулачковым и поршневым механизмами (рис. 205). Ваймы состоят из устройства для фиксации соединяемых деталей и обжимного механизма, который приводится в движение электродвигателем или сжатым воздухом (рис. 206). Ваймы с винтовым и рычажным механизмами малопроизводительны и не получили широкого применения на предприятиях.

Собранные на клею узлы можно обрабатывать на станках только после выдержки — полного высыхания или отверждения клеевого шва. Несоблюдение этого требования может привести к нарушению прочности и формы узла.

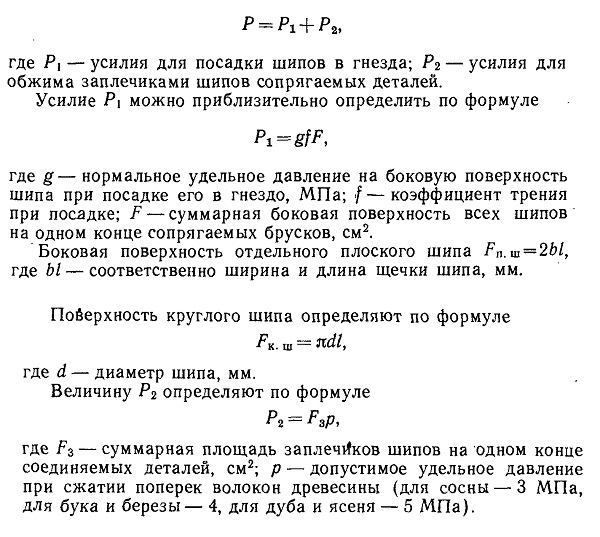

Общее усилие Р, Н, для обжима узлов при посадке шипов в гнезде и плотного соединения их определяют по формуле

Значение нормального давления на боковые поверхности шипа со стороны стенок гнезда зависит от величины натяжения и породы древесины. Значительное влияние на величину g и на коэффициент трения шипа имеет применение клея, от которого зависит степень увлажнения поверхностного слоя древесины и изменение его пластичности. По данным проф. В. М. Михайлова, при влажности деталей 10 % и максимальном натяжении в шиповых соединениях 0,3 мм коэффициент трения составляет 0,1... 0,2 при сборке с клеем и 0,3... 0,4 при сборке без клея. Ниже приведены значения g, МПа, для различных пород древесины.

Сосна ........................................(40 . . . 45)/(13 ... 16)

Бук и береза..................................(50 . . . 55)/(15 ... 18)

Дуб и ясень ..................................(55........• 62)/(17 ... 22)

Примечание. В числителе — при сборке с клеем, в знаменателе — без Клея.

При изготовлении современной мебели сборочными единицами и группами являются щитовые элементы (облицованные древесностружечные или другие плитные материалы).

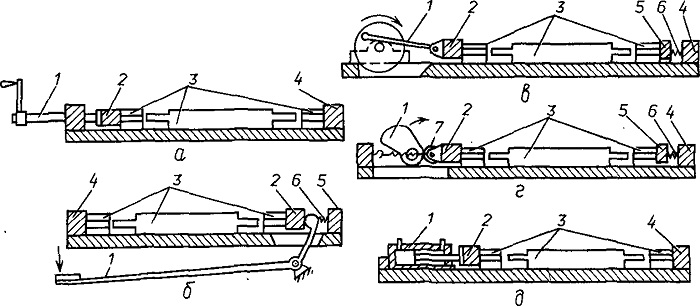

Рис. 205. Схемы механизмов сжатия в ваймах:
а — ручной винтовой; б — педальный; в — кривошипный; г — кулачковый; д — пневматический; 1 — винт (а); педаль (б); кривошип (в); кулачок (г); поршень пневмоцилиндра (5); 2 — передний зажимный брусок; 3 — детали рамки; 4 — задний упорный брусок; 5 — прижимный брусок; 6 — пружина; 7 — ролик

Рис. 206. Станок для сборки рамок, коробок и скамеек (а) и последовательность сборки изделий, требующих обжатия в одном (б) и двух (в, г, д) направлениях:
1 — подвижный прижим,; 2 — пневмоцилиндр; 3 — поперечные связи; 4 — упор; 5 — станина; 6 — панель с пневмооборудованием
