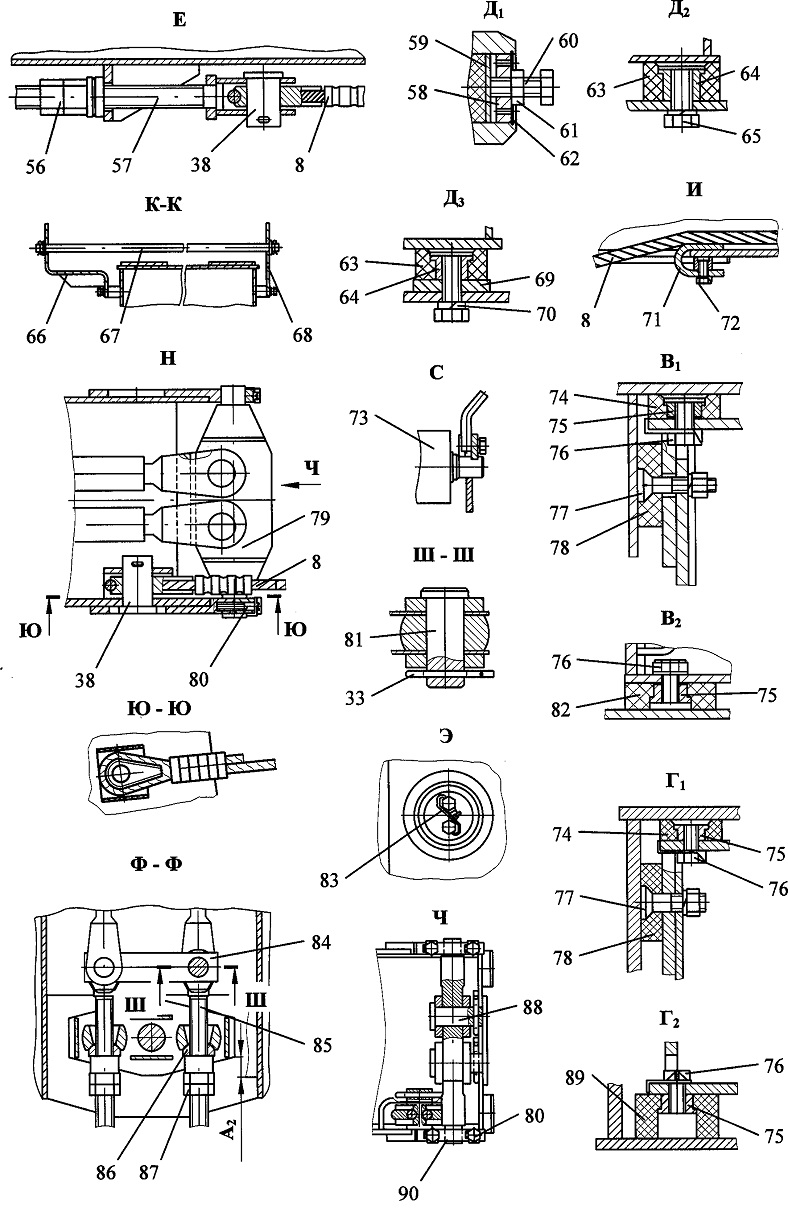

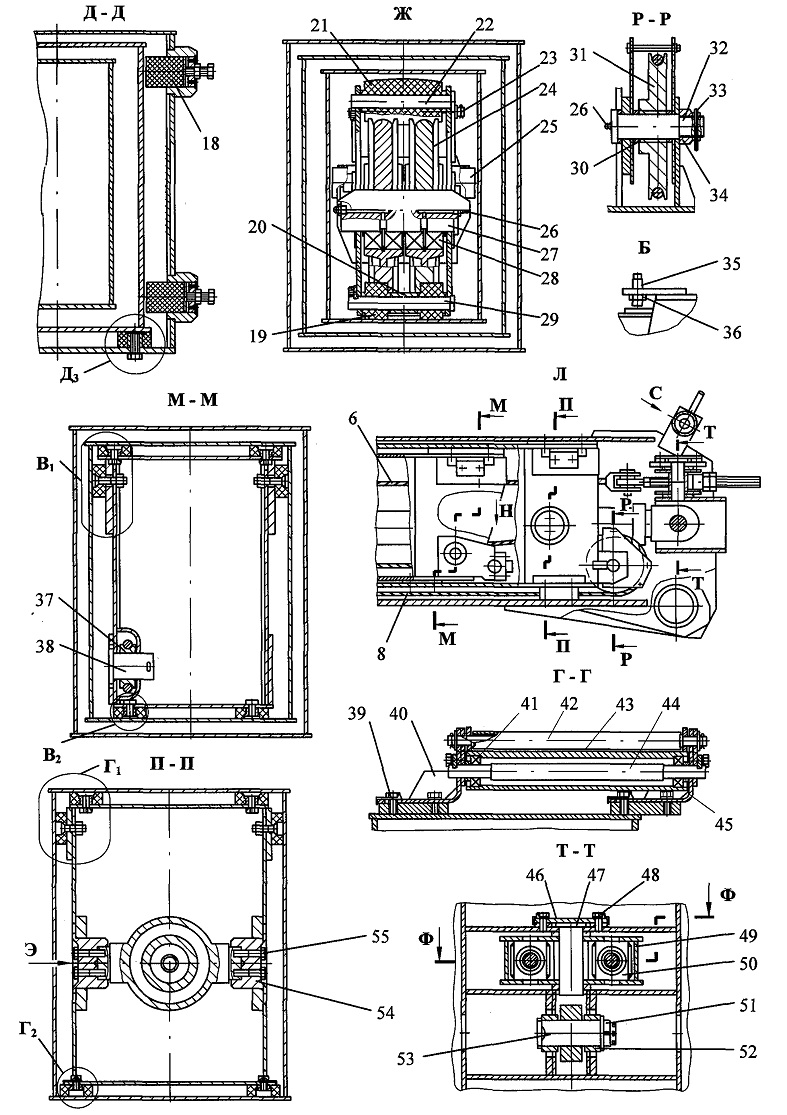

Трехсекционная телескопическая стрела (рисунки 3.9.1 - 3.9.3) состоит из
основания 4, средней выдвижной секции 2, верхней выдвижной секции 1 и
механизма выдвижения стрелы.
Основание и выдвижные секции представляют собой коробчатые сварные
конструкции из низколегированной стали.
Механизм выдвижения стрелы состоит из длинноходового гидроцилиндра 7,
обеспечивающего перемещение средней секции и двух канатных полиспастов,
обеспечивающих синхронное перемещение верхней секции при перемещении
средней секции.
Шток гидроцилиндра 7 закреплен осью 53 в хвостовой части основания 4, а
корпус гидроцилиндра с помощью втулок 54 закреплен в хвостовой части
средней секции.
На переднем конце гидроцилиндра 7 установлен
кронштейн 5 с блоками 24, роликами 19 и 21 и боковыми упорами 25. Ролик
21 ограничивает перемещение гидроцилиндра вверх.
Полиспаст выдвижения состоит из двухручейных блоков 24, установленных на
кронштейне 5 и двух сдвоенных канатов 6. Одни концы канатов закреплены
на траверсе 79 в хвостовой части верхней секции, а другие концы с
помощью винтовых тяг 85 - в траверсе 49, установленной шарнирно в
хвостовой части основания стрелы.
Полиспаст втягивания состоит из блока 31, установленного в хвостовой
части средней секции, каната 8 с коушами 37 и винтовой тяги 57.
Схемы запасовки канатов полиспастов указаны на рисунке 3.9.1.
Натяжение канатов производится с помощью винтовых тяг 57, 85 и гаек 56,
87.
Секции стрелы при перемещении опираются спереди на накладки 63,
установленные в нижних передних частях основания стрелы и средней
секции, а сзади на накладки 74, 82, 89, установленные на верхней и
средней секциях.
От бокового смещения секции удерживаются спереди упорами 16, 18, а сзади
накладками 78. Упоры 16 и 18 устанавливаются к боковым поверхностям
секций с минимальным зазором (до 1 мм). Создаваемый зазор исключает
заклинивание секций при перемещении. По мере износа упоры 16 и 18
поджимаются к секциям болтами 60.
Для доступа к пресс-масленкам 26 при смазывании подшипников блоков 24 и
31 имеются отверстия на боковых листах в хвостовой части верхней секции
стрелы, на боковых листах средней секции и на боковом листе хвостовой
части основания стрелы. Смазывание блоков 24 выполняется при полностью
выдвинутых секциях, а блока 31-при частично выдвинутых секциях до
совпадения оси 32 блока с отверстием в боковом листе основания стрелы.
Стрела крепится на стойках поворотной платформы осью 9 (рисунок 3.8).
В транспортном положении стрела опирается на стойку поддержки стрелы.
В качестве рабочего оборудования на кране может применяться стрела
телескопическая КС-45717К.63.100 (производства ОАО «Газпром»). Основные
технические данные, характеристики стрелы и сведения о металле приведены
в документации на стрелу, входящей в комплект эксплутационной
документации крана.
