Рабочее оборудование автомобильного крана
КС-45717А-1
Рабочее оборудование обеспечивает действие грузозахватного органа в
рабочей зоне крана.
Основным рабочим оборудованием на кране является трехсекционная
телескопическая стрела 5 (рисунок 3.8), а сменным стреловым
оборудованием -неуправляемый гусек 14 (рисунок 3.12), который
устанавливается на верхнюю секцию стрелы.
Изменение утла наклона стрелы (вылета) на кране осуществляется
механизмом изменения вылета, состоящим из гидроцилиндра 4 (рисунок 3.8),
шток которого закреплен на стреле, а корпус - на поворотной платформе.
Установка стрелы показана на рисунке 20.
Комбинация блоков в оголовке стрелы и крюковой подвеске совместно с
грузовым канатом 2 образуют полиспаст. Полиспаст крана может быть
восьмикратным, пятикратным и однократным.
Основной полиспаст - пятикратный. Восьмикратный полиспаст используется
при работе с грузами массой более 13,75 т и длиной стрелы не более 15 м,
т.к. при большей длине стрелы канатоемкости барабана может не хватить
для опускания груза на рабочую площадку.
Однократный полиспаст используется при работе крана с гуськом. При
однократной запасовке каната основная крюковая подвеска заменяется на
вспомогательную
В транспортном положении стрела опирается на стойку стрелы.

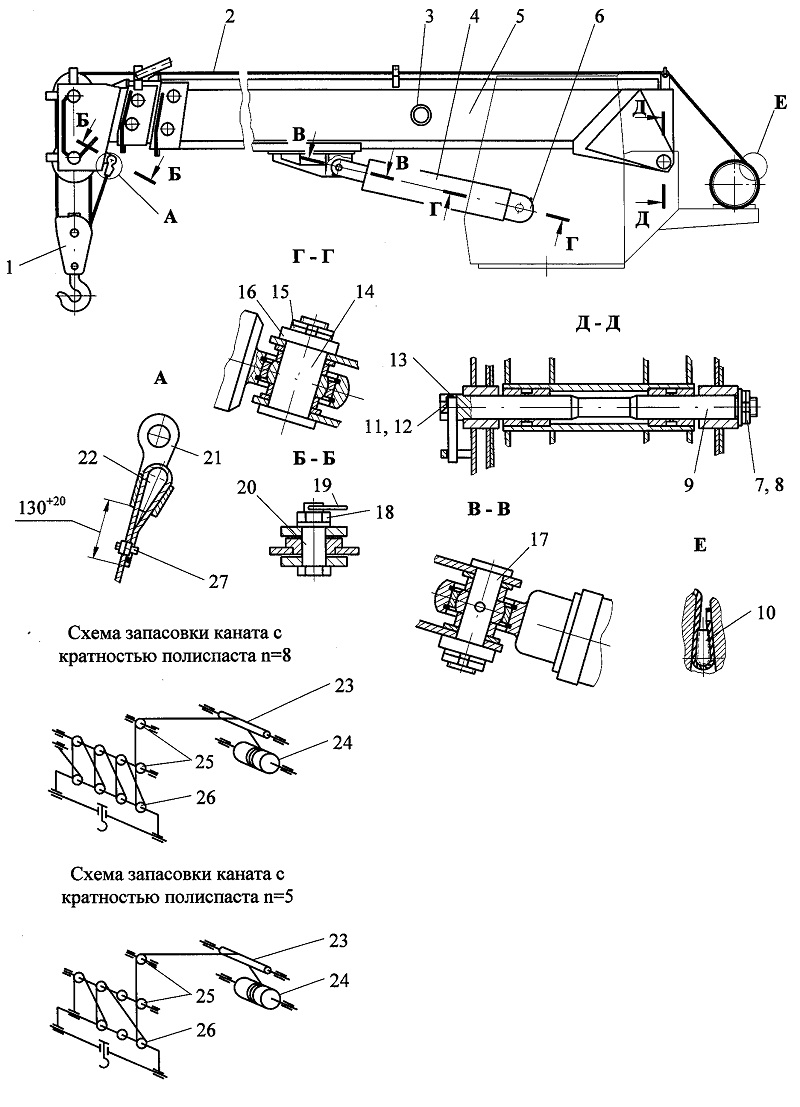

Рисунок 3.8 - Установка телескопической стрелы
автомобильного крана КС-45717А-1
