Комплект бесконтактной электронно-гидравлической автоматики типа «Кристалл» (рис. 111) предназначен для автоматизации процесса горения топлива в котлах малой и средней мощности, а также для автоматизации различных теплотехнических объектов. Автоматика типа «Кристалл» полностью заменяет собой электрогидравлические системы типов АГКММ и АГКММ-ГС. Вместе с тем система «Кристалл» имеет ряд преимуществ, так как выполнена на электронных транзисторных усилителях, обеспечивающих ее высокую эксплуатационную надежность. В регуляторах автоматики «Кристалл» полностью отсутствуют электрические рабочие контакты и электровакуумные элементы.

Регуляторы «Кристалл» могут поддерживать заданное значение давления, перепада давления, уровня, расхода среды, температуры, соотношения температур, разрежения и др., что позволяет осуществить автоматическое регулирование всех основных теплотехнических процессов в производственно-отопительных и энергетических котельных малой мощности.

Возможность построения на базе элементов системы «Кристалл» регуляторов с жесткой, упругой и инерционной упругой обратной связью позволяет осуществить автоматическое регулирование объектов с различными динамическими характеристиками.

Система «Кристалл» может применяться как в схеме автоматического регулирования топливо — воздух, так и в более совершенной схеме пар — воздух.

Кроме того, система «Кристалл», в отличие от комплекта электрогидравлической автоматики типа АГКММ. включает регулятор уровня воды в барабане котла и может применяться для котлов большей мощности.

Для котлов, работающих на природном газе, Автоматика «Кристалл» дополняется комплектом, состоящим из сигнализатора давления газа, соленоидного клапана для управления расходом газа и клапана-отсекателя для аварийного отключения газа.

Автоматика «Кристалл» может применяться на котлах, оборудованных как смесительными горелками природного газа, так и инжекционными горелками. Комплект электрических и электронных приборов всех регуляторов системы «Кристалл» собран в одном блоке и может поставляться вместе со щитом контрольно-измерительных приборов.

Электронные сигналы от первичных приборов поступают на вход транзисторного усилителя (см. рис. 111), где они суммируются и усиливаются. Для работы с различными сочетаниями первичных приборов, в зависимости от топочного устройства котла, применяются три основных модификации усилителей.

На переднюю панель усилителя, наряду с органами настройки регулятора, выведена ручка задатчика и кнопка дистанционного управления исполнительным механизмом. Красная и Зелёная сигнальные лампочки сигнализируют об отклонении регулируемой величины от заданного значения.

В качестве исполнительных механизмов в электронно-гидравлических регуляторах «Кристалл» применяются поршневые сервомоторы, работающие на водопроводной воде.

В комплект аппаратуры автоматики типа «Кристалл» для котла на мазуте или твердом топливе входят следующие узлы

1. Регулятор давления пара, включающий дистанционный электрический манометр типа МЭД, транзисторный усилитель типа УТ и гидравлические исполнительные механизмы типов ГИМ-Д и ГИМ-2Д (рис. 112).

2. Регулятор расхода воздуха, включающий в себя: два дифференциальных тягомера типа ДТ-2, дистанционный электрический манометр типа МЭД, дифференциальный манометр типа ДМ, транзисторный усилитель типа УТ и гидравлический исполнительный механизм типа ГИМ.

3. Регулятор разрежения в топке котла, включающий дифференциальный тягомер типа ДТ-2, транзисторный усилитель УТ и гидравлический исполнительный механизм типа ГИМ.

4. Регулятор уровня воды в барабане, включающий дифференциальный тягомер типа ДТ-2, дифференциальный манометр типа ДМ, транзисторный усилитель типа УТ и гидравлический исполнительный механизм типа ГИМ-У.

5. Редукционный клапан типа РК-2 для поддержания постоянного давления воды перед гидравлическими механизмами и четыре штанги типа ШРМ.


Изготовитель — Московский завод тепловой автоматики.

Щиты автоматизации предназначены для котлоагрегатов паропроизводительностью от 2,5 до 15 т/ч с различными топочными устройствами. Объём и номенклатура контрольно-измерительных приборов и аппаратуры автоматического регулирования приняты в соответствии с унифицированными схемами управления котлоагрегатами и электродвигателями котельно-вспомогательного оборудования. Комплект устройств автоматизации котлоагрегатов, поставляемых со щитами, включает систему автоматических устройств «Кристалл». Для котлов, сжигающих газообразное и жидкое топливо, в комплекте со щитами поставляется автоматика безопасности. Размеры щитов приняты в соответствии с ГОСТ 3244—56.

На щитах автоматизации и теплотехнического контроля (рис. 113) устанавливаются следующие приборы и аппаратура

1. Световое табло.
2. Приборы для измерения: давления воздуха за вентилятором, разрежения в топке, температуры дымовых газов, содержания CO₂ в дымовых газах.
3. Регуляторы: подачи топлива, разрежения в топке, давления воздуха и уровня воды в барабане.
4. Приборы управления: дутьевым вентилятором, дымососом, вентиляторами возврата уноса и распыливания мазута, приводом цепной решётки, приводом пневмозабрасывателя.
5. Переключатели: топлива, блокировки, температуры дымовых газов по газоходам, фотодатчиков.
6. Электроаппаратура для опробования и схема звукового сигнала пуска и остановки котла.

В соответствии с типовыми схемами автоматики безопасности принята установка на щитах следующих намеченных к выпуску приборов: управляющего устройства — усилителя типа УПАЗ-Ф, фотодатчика типа ФД-АЗФ и запального устройства с электрическим зажиганием типа ЗУГЭ.

Для регулирования питания котла при электронногидравлической автоматике «Кристалл» необходимо на питательном трубопроводе устанавливать регулирующий клапан с рычажным выходом, который сочленяется с сервоприводом регулятора «Кристалл».

При сжигании в котлах газа или мазута необходимо дополнительно к щитам предусматривать заказ клапанов, регулирующих подачу топлива, соленоидных отсечных клапанов и других приборов, предусмотренных типовыми схемами.

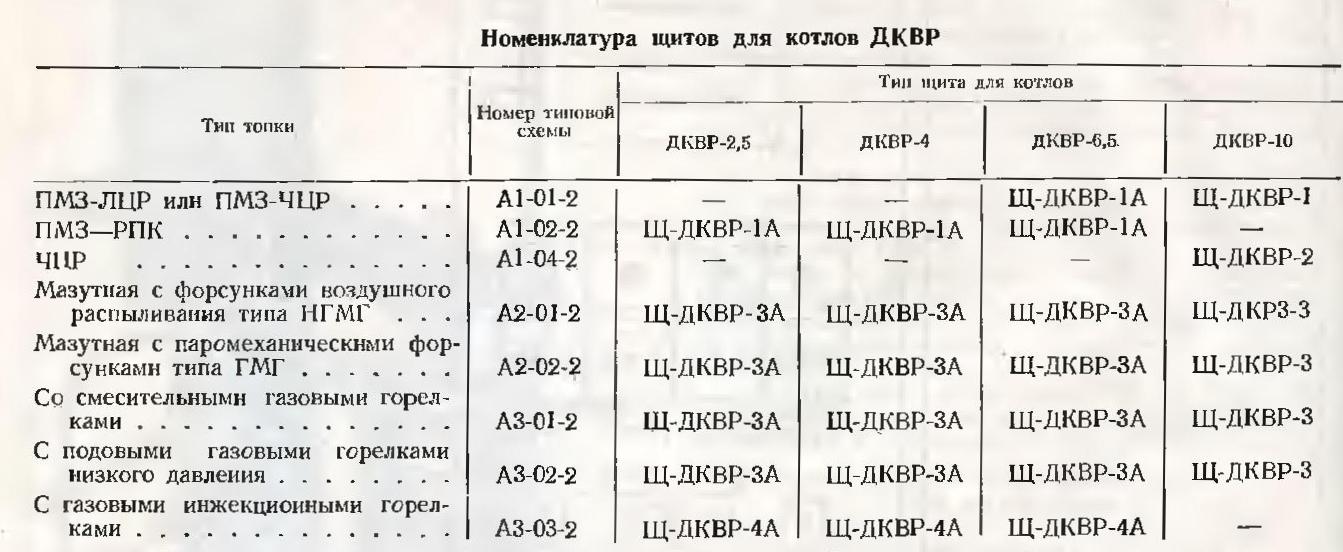

При заказе щитов следует указывать тип щита (шифр) и номер типовой схемы. Щиты автоматизации поставляются комплектно со всеми установленными на них приборами, электроаппаратурой, трубной и электрической коммутацией, подготовленными для установки на строительной площадке и включении в коммутационную трубную и кабельную сеть котельной.

Изготовитель — Московский завод тепловой автоматики.

Регулятор питания типа Р-1 (рис. 114) предназначен для автоматического поддержания нормального уровня воды в барабане котла ДКВР. Он устанавливается на питательном трубопроводе котла, вблизи барабана, и работает по принципу прямого действия.

Автоматический регулятор питания состоит из поплавковой камеры, в которой размещен поплавок, и корпуса клапана с золотником, регулирующим подачу воды в барабан котла. Поплавковая камера и клапан — сварной конструкции.

Поплавковая камера соединяется в верхней части с паровым пространством, а в нижней части — с водяным пространством барабана. Импульсные трубы регулятора присоединяются к трубам от барабана, к указателю и сигнализатору уровня воды. Корпус регулирующего клапана соединяется с питательным трубопроводом.

Поплавок регулятора соединен кинематической связью с золотником клапана и, перемещаясь в зависимости от уровня воды в барабане котла, передает движение золотнику клапана. Перемещение поплавка вниз от среднего уровня вызывает подъем золотника и тем самым увеличение подачи воды в барабан. Повышение уровня воды в барабане оказывает на клапан обратное действие.

Регулятор питания поставляется в собранном виде, но при монтаже требует строгой регулировки согласно инструкции.

Изготовитель — Бийский котельный завод.
