Комплект электрогидравлической автоматики типа АГКММ-ГС предназначен для
автоматизации процесса горения природного газа в котлах малой мощности,
оборудованных смесительными горелками. Принципиальная схема и принцип
действия системы автоматики котла на газовом топливе аналогичны с
системой типа АГКММ, но имеют дополнение — защиту котла на газе.
В комплект автоматики типа АГКММ-ГС входят
1. Блок регуляторов БР-ГС, обеспечивающий автоматическое регулирование
давлении пара, разрежения в топке к соотношение расходов газ : воздух.
2. Блок электрогидрореле типа ЭГР-58, предназначенный для управления
подачей воды в сервомотор.
3. Гидравлический сервомотор типа СГ, являющийся исполнительным
механизмом, приводящим в действие органы управления котла.
4. Редукционный клапан для поддержания постоянного давления воды,
поступающей через гидрореле в сервомоторы.
5. Пульт дистанционного управления типа ПДУ-2 с переключателями и
ключами.
6. Стойка блока регуляторов типа СБР.
7. Сигнализатор падения давления типа СПД-1 (рис. 108), предназначенный
для сигнализации падения илн иарастаиия давлеиня или разрежения воздуха.
8. Сигнализатор падения давления типа СПД-П (рис. 109) для сигнализации
падения или нарастания перепада давления природного газа.
9. Соленоидный клапан типа СК; (рис. 107) для управления расходом
природного газа с помощью соленоида.

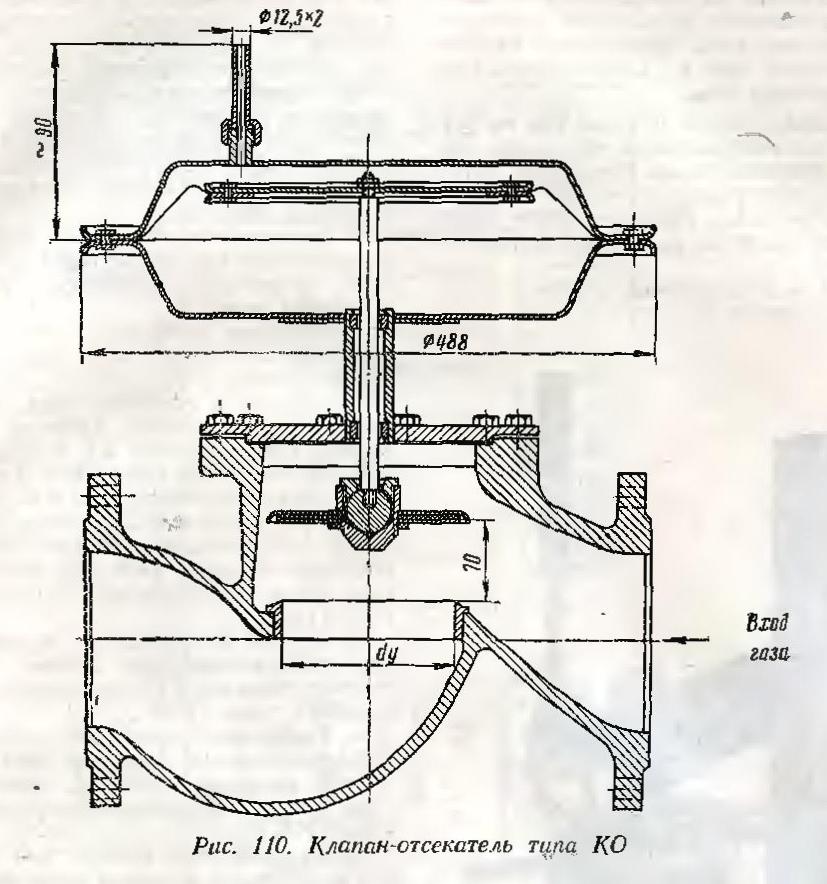

10. Клапан-отсекатель типа КО-150 или К 0-200 (рис. 110) для аварийного
отключения подачи природного газа к горелкам котла.
Изготовитель — Московский завод тепловой автоматики.
