7. МАРКИРОВКА
Аппарат имеет маркировку типа КОРД1-1, КОРДД-II, КОРД2-1,
_КОРД2-П (для КОРД31, КОРДЗ-П сохраняется маркировка входящих в
состав аппаратов); номер изделия; год и месяц выпуска; масс,
климатическое исполнение и категория размещения.
На«внутренией стороне крышки аппарат» помещены данные ‘о токе
Срабатывания.защиты в зависимости от положения переключателя I й
количеств? измерительных витков.
8. ПОДГОТОВКА АППАРАТА КОРД К РАБОТЕ
1. Подготовка к работе аппарата КОРД1
заключается в выборе уставки тока срабатывания, подключения его
в электрической схе ме, а также установке его на машине.
Произведите выбор уставки тока срабатывания 1с!р аппарата КОРД1,
положения переключателя уставки и количества из мери-' тельных
витков линейного провода (см. т.абл. I н 2 приложения) : При
пользовании табл. 2 (нанесена на внутренней стороне крышки
КОРД1), предварительно определите пусковой ток In и ток опро
кидывания 1опр- электродвигателя с учетом падения напряжения в
питающей подстанции и кабеле. Уставка срабатывания аппарата
КОРД1 выбирается из условия’-
Iном.<Iср.<0,8 Iовр,
Установите переключатель тока срабатывания в выбранное,
положение. Закройте переключатель крышкой. Через окно датчика
тока аппарата КОРД! пропустите выбранное количество

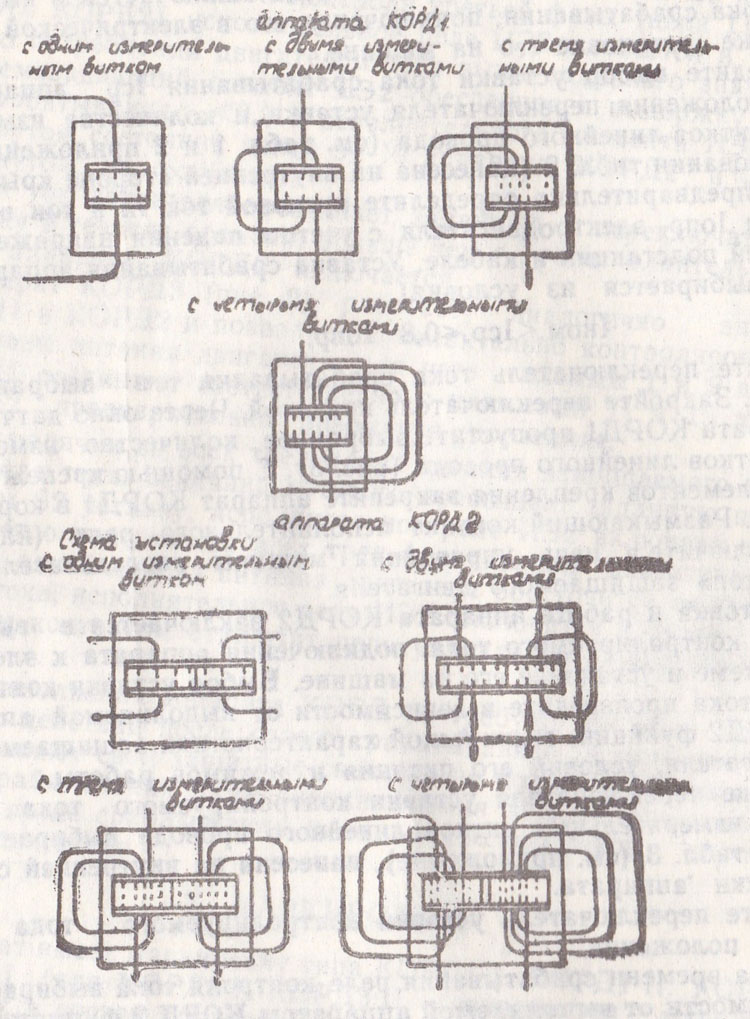

измерительных витков линейного провода (рис, 3). С помощью
крепежной планки и элементов крепления закрепите аппарат КОРД1 в
корпусе машины. Размыкающий контакт исполнительного реле
(клеммы) 7, 8 включите в цепь управления машины последовательно
кнопке «Стоп» защищаемого двигателя.
2- Подготовка к работе аппарата КОРД2 заключается в выборе
уставки контролируемого тока, подключения аппарата к
электрической схеме и установке его на машине. Выбор уставки
контро-лируемого тока произведите в зависимости от выполняемой
аппаратом КОРД2 функции, технической характеристики защищаемого
электродвигателя, условий его питания и режимов работы.
Положение переключателя уставки контролируемого тока н
количество измерительных витков линейного провода выбирается с
помощью табл. 3 (см. приложение), нанесена на внутренней сто
роне крышки аппарата.
Установите переключатель уставки контролируемого тока в
выбранное положение.
Выдержка времени срабатывания реле контроля тока выбирается в
зависимости от выполняемой аппаратом КОРД 2 функции и схемы его
включения и устанавливаемся равной 10 S при контроле
технологических перегрузок в замкнутом состоянии клемм 9-19).Для
контроля работы электродвигателя без выдержки времени клеммы
9-19 размыкаются.
Через окна датчиков тока аппарата КОРД2
пропустите выбранное количество измерительных витков линейного

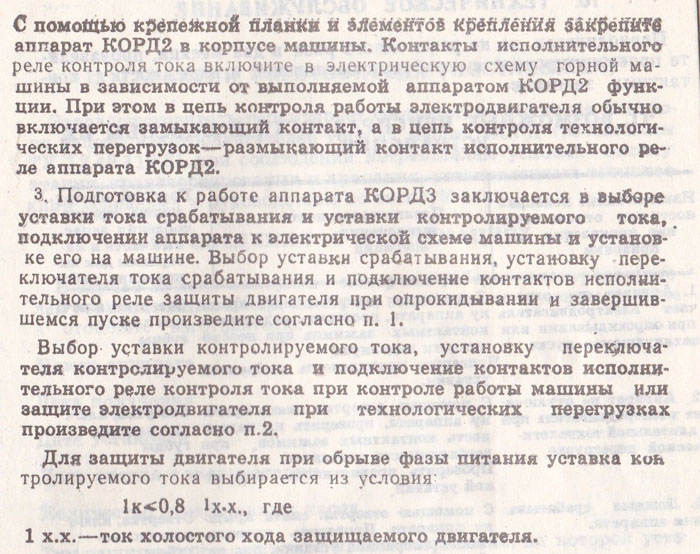

проводи (рис. 3).
|
