5. Меню «ЖУРНАЛ СОБЫТИЙ»

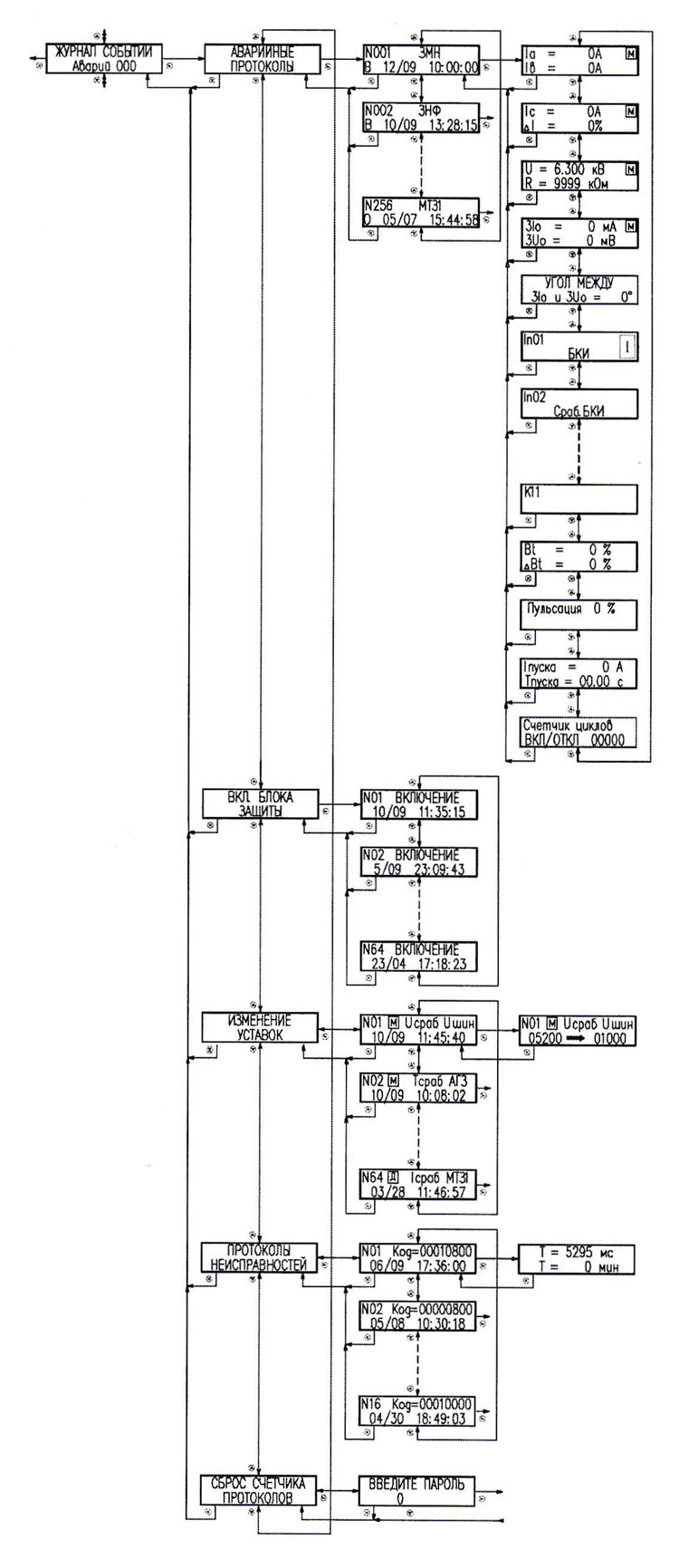

Седьмым пунктом основного меню является меню «ЖУРНАЛ СОБЫТИЙ», в котором сохраняются аварийные протоколы срабатывания защит, протоколы изменения уставок защит, протоколы неисправности МКЗП. Меню «ЖУРНАЛ СОБЫТИЙ» представлено на рисунке.

Нажатием кнопки «ВВОД» осуществляется вход в меню «ЖУРНАЛ СОБЫТИЙ», при этом появляется первый пункт подменю «АВАРИЙНЫЕ ПРОТОКОЛЫ», в котором при нажатии кнопки «ВВОД» просматриваются 256 аварийных протоколов срабатывания защит. В окне протокола в верхней строке указываются номер протокола, название защиты; во второй строке указываются положение выключателя на момент срабатывания защиты «В» - включено, «О» - отключено, «X» - при неопределенном положении, дата и время срабатывания защиты.

При нажатии кнопки «ВВОД» в каждом из 256 пунктов аварийных протоколов просматриваются зафиксированные текущие параметры объекта на момент срабатывания защиты.
