6.5. Описание работы секции автоматики (лист Б13)

Программная среда интеллектуального коммутатора позволяет осуществлять полный контроль состояний МКЗП, а также ведет журналирование событий. С помощью него можно просматривать текущие параметры и уставки блоков МКЗП, изменять уставки блоков МКЗП, просматривать аварийные протоколы срабатывания защит, протоколы изменения уставок. Каждые 12 часов контроллер производит синхронизацию времени со всеми МКЗП.

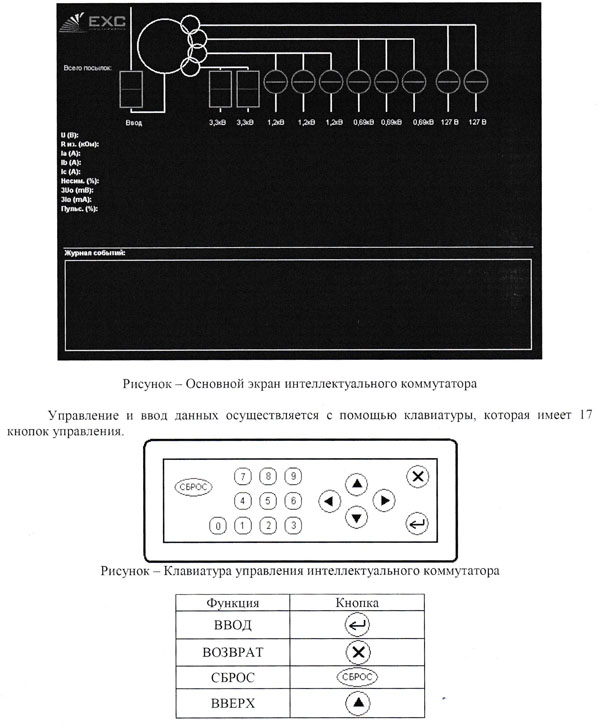

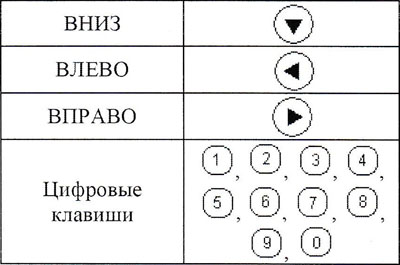

Рисунок - Назначение кнопок клавиатуры

На основном экране программы отображаются состояния всех МКЗП (включено/выключено/авария), показания аналоговых датчиков и журнал последних событий. Кнопка ВОЗВРАТ позволяет вернуться на предыдущий экран.

Для отображения журнала событий на весь экран необходимо кнопками ВВЕРХ, ВНИЗ, ВЛЕВО, ВПРАВО выбрать поле «Журнал событий» и подтвердить выбор клавишей ВВОД.

Для отображения детального состояния и настроек блока защит необходимо кнопками ВВЕРХ. ВНИЗ, ВЛЕВО, ВПРАВО выбрать необходимый МКЗП и подтвердить выбор клавишей ВВОД. Далее при помощи кнопок ВЛЕВО и ВПРАВО выбираются элементы: Дискретные входы/выходы, Уставки защит, Маски протоколов, Настройки автоматики, Статусные регистры, Протоколы срабатывания.

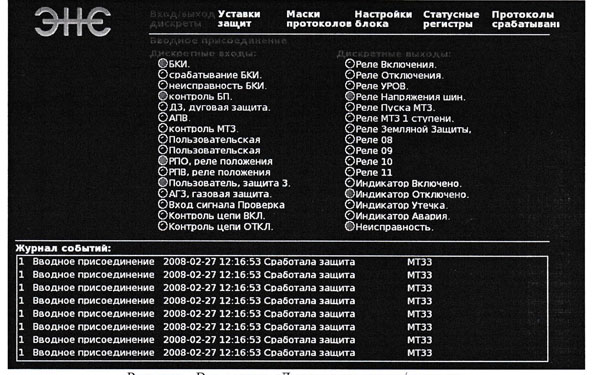

Дискретные входы/выходы. На экране отображается состояние дискретных входов и выходов МКЗП. Справа от наименования входа/выхода расположен индикатор, который может быть чёрного либо красного цвета. Черный цвет индикатора означает, что на входе/выходе нет сигнала, красный - сигнал присутствует. Так индикатор красного цвета справа от входа «Неисправность БКИ» означает, что БКИ не работает либо не подключен. Индикатор красного цвета справа от выхода «Индикатор АВАРИЯ» означает, что на выходе присутствует напряжение и индикатор «АВАРИЯ» на МКЗП включен (светится).

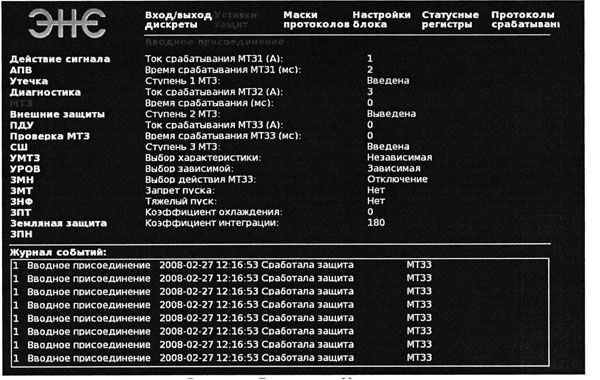

Уставки защит. Здесь производится смена уставок защит и логики управления. Кнопками ВВЕРХ и ВНИЗ выбирается уставка из левой части экрана, нажатием кнопки ВВОД подтверждается выбор уставки. На экране появляются параметры для данной уставки (группы уставок). Выбирается необходимый параметр и подтверждается кнопкой ВВОД, после чего система попросит ввести пароль, пароль вводится с помощью цифровой клавиатуры и подтверждается кнопкой ВВОД. В диалоговом окошке при помощи клавиш ВВЕРХ и ВНИЗ или при помощи цифровой клавиатуры изменяется параметр, и изменение подтверждается клавишей ВВОД. Клавиша СБРОС удаляет один символ справа от курсора.

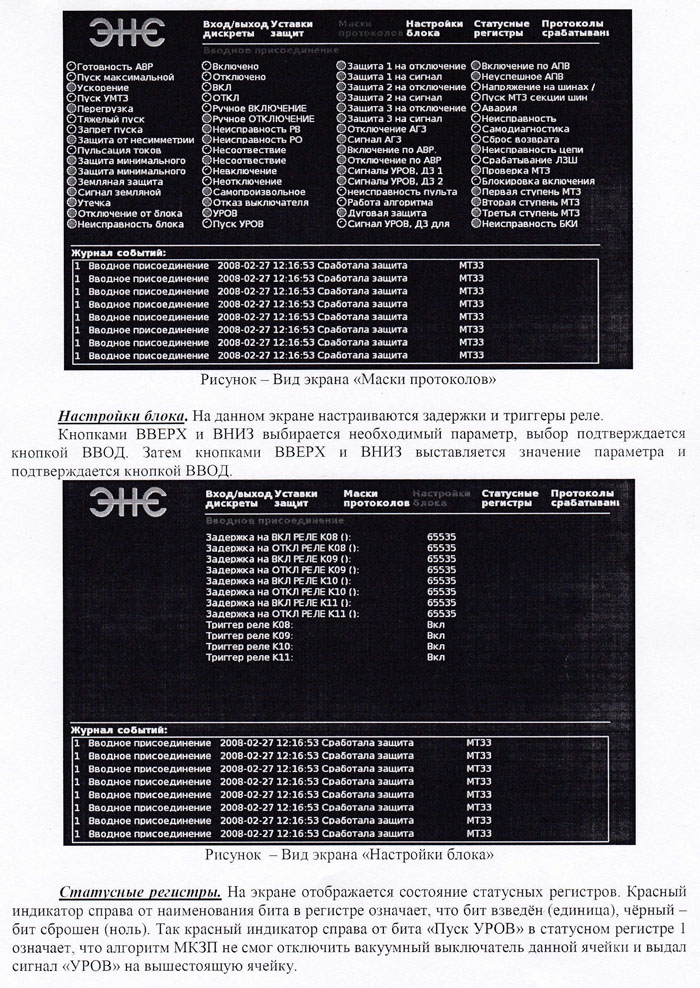

Маски протоколов. На данном экране отображается состояние масок протоколов, необходимая маска выбирается кнопками ВВЕРХ, ВНИЗ, ВПРАВО, ВЛЕВО. Выбор подтверждается клавишей ВВОД и, после ввода пароля, можно ввести или вывести данную защиту из протоколирования.


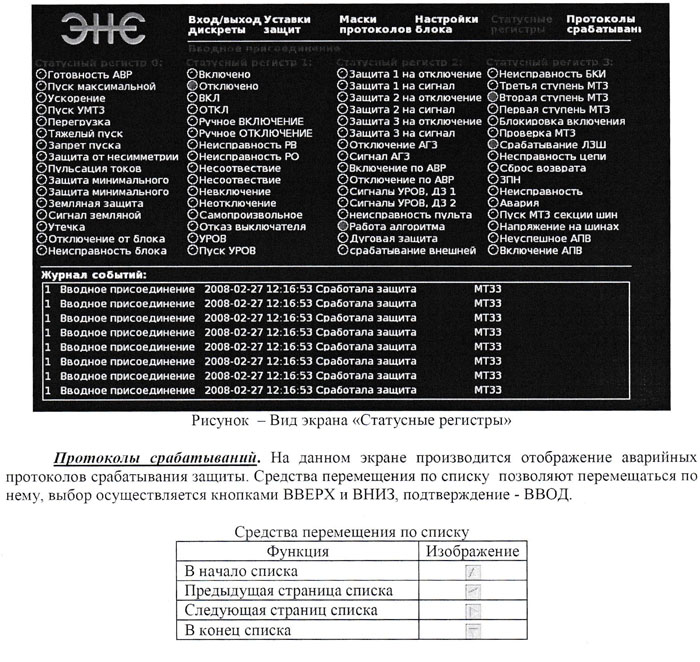

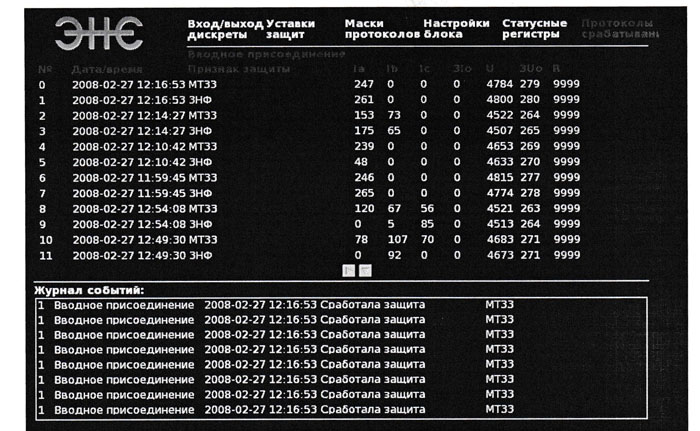

Интеллектуальный коммутатор не содержит устройств хранения информации с механическим приводом (жесткий диск, CD-привод и т.п.), поэтому внезапная потеря питания для устройства не критична. После подачи питания ведущий контроллер загружает операционную систему и программную среду. Ход загрузки отображается на экране, об окончании загрузки свидетельствует появление основного экрана программы. Время готовности ведущего контроллера после подачи питания - не более трех минут.
