6.3. Описание работы сети 1,2кВ; 0,69кВ (лист Б7, Б8, Б11 Приложения)


Схемные решения, применяемые для сетей 1,2кВ и 0,69кВ аналогичны, поэтому описание данных разделов совмещено.

6.2.1.      Работа схемы контроля изоляции сети 1,2 кВ; 0,69кВ (лист Б7-Б8)

Для контроля сопротивления изоляции сети используется БКИ-1.14-1Ш      (АЗ). Он

подключен к силовой цепи через измерительную панель типа ИП-2 (А4), содержащую электронно-релейные преобразователи и измерительные дроссели.

Измерительная панель формирует сигналы для осуществления двухканального контроля сопротивления изоляции в режиме утечки. Токовый сигнал от источника оперативного наложенного напряжения (провод 281) подается на аналоговый вход БКИ-1Л4-1Ш, а сигнал напряжения нулевой последовательности 3U0 используется для быстрой подачи команды отключения (скачок напряжения происходит мгновенно при возникновении утечки).

Такой принцип позволяет добиться безошибочного и своевременного срабатывания защиты и регистрации утечки при любых разрешенных нормативными документами («Правилами безопасности в угольных шахтах») параметрах сети (емкость до 1 мкФ/фазу).

В случае, если на отходящем присоединение сопротивление изоляции меньше уставки, замыкается контакт К2 (А4). Тем самым происходит:

—              Подача сигнала на отключение контакторов соответствующей сети РУНН.

—              Подача сигнала на дискретный вход 1и2 (АЗ), по которому БКИ пересылает в МКЗП сигнал о срабатывании и значение сопротивления для правильного формирования аварийного протокола по утечке.

Цепи оперативного питания

Напряжение питания оперативных цепей секций, 1,2 кВ и 0,69 кВ образуется трансформаторами Т этих секций. При подаче напряжения на силовой трансформатор подстанции, запитывается и трансформатор Т, срабатывает реле KL5, переключая шинки оперативного напряжения -127В ЕСЗх, ЕС4х (знак «х» в названии шинки означает, что шинки ЕСЗ и ЕС4 различных секций не совмещены - каждая секция имеет собственные шинки, не связанные с другими) секции на вторичную обмотку Т. До подачи напряжения на трансформатор оперативное питание подается от трансформатора напряжения НОЛ по шинкам ЕС1, ЕС2.

Напряжение с шинок ЕСЗ, ЕС4 подаются на первичные обмотки трансформаторов Т1 и Т2 схем контроля сопротивления изоляции.

Далее эти трансформаторы преобразуют напряжение в -220В,           -36В,   ~          18 В

(искробезопасное).

Напряжения вторичных обмоток трансформатора Т2 используются для питания МКЗП и БКИ (-36В), а также для внутренних сервисных цепей блока МКЗП (— 18В).

6.2.2.      Работа отходящего присоединения 1,2 кВ; 0,69кВ (лист Б11)

Аналоговые сигналы

Ток, протекающий по силовым цепям, измеряется тремя датчиками тока (ТТА - ТТС), установленными на фазных токоведущих шинах. Сигнал, пропорциональный току, передаётся на аналоговые входы МКЗП (А1) по цепям A411-N411, B411-N412, C411-N411 для контроля значений тока РУВН.

Линейное напряжение первичной сети подаётся на измерительные входы МКЗП (А1) через резистивные датчики по цепям А630, В630, С630 и используется для контроля текущего напряжения РУВН.

Для контроля сопротивления изоляции в режиме БРУ блоком МКЗП применяется наложенное напряжение, подаваемое через резистивный блок BS. При значении сопротивления изоляции меньшем заданной уставки происходит блокировка включения вакуумного контактора.

При включении контактора срабатывает реле К2 блока BS, отсоединяя тем самым измерительную схему. Другое реле - К1 блока BS предназначено для проверки утечки.

Каждое присоединение оборудовано дуговой защитой, датчик которой (BL) подключен к аналоговому входу D1 МКЗП.

Цепи управления

Каждое присоединение включается в режиме дистанционного управления.

При нажатии кнопки «Вкл» выносного пульта дистанционного управления (пульт подсоединяется на шпильки 16, 26) команда включения через БДУ подается на вход Ini МКЗП (А1). МКЗП подаёт сигнал включения вакуумного контактора. Штатное отключение осуществляется кнопкой «Стоп» (S1) - прямой подачей команды отключения контактора, через БДУ или через блок дистанционного отключения БДО - подавая команду отключения через МКЗП.

Для обратной связи блока управления (BU) с МКЗП (А1) на вход 1п9 «Контр. ВКЛ» МКЗП заведен сигнал, контролирующий формирование команды «включение», а на вход In 10 «Контр.Откл.» - контроль команды «отключение»

В случае, если при поступлении команды отключения вакуумного контактора не происходит, срабатывает механизм УРОВ (устройство резервирования отключения выключателя). Реле К8 МКЗП через шинки +ER, ER подает команду на отключение вакуумного выключателя РУВН.

Цепи питания

Для питания оперативных цепей прямого присоединения предусмотрен трансформатор собственных нужд Т1 127/220/36/18(ИБ). Трансформатор Т1 получает напряжение -127В от шинок ЕСЗх, ЕС4х при наличии силового напряжения на шинах РУНН (поданном напряжении на силовой трансформатор) или от шинок ЕР1, ЕР2 - при его отсутствии.

Трансформатор TI имеет вторичную обмотку с искробезопасным напряжением 18В, выполненную в соответствии с требованиями ГОСТ Р 51330.10-99. К искробезопасной обмотке подключаются цепи внешних защит: АГЗ (шпильки х-84, х-184), Внешней защиты 3 (шпильки х- 83, х-184).

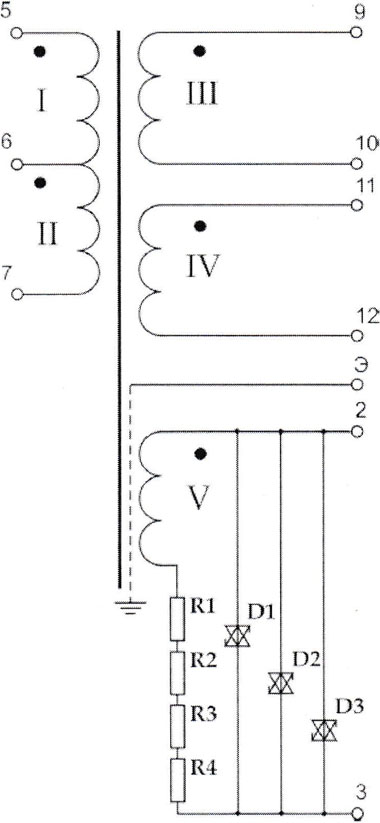

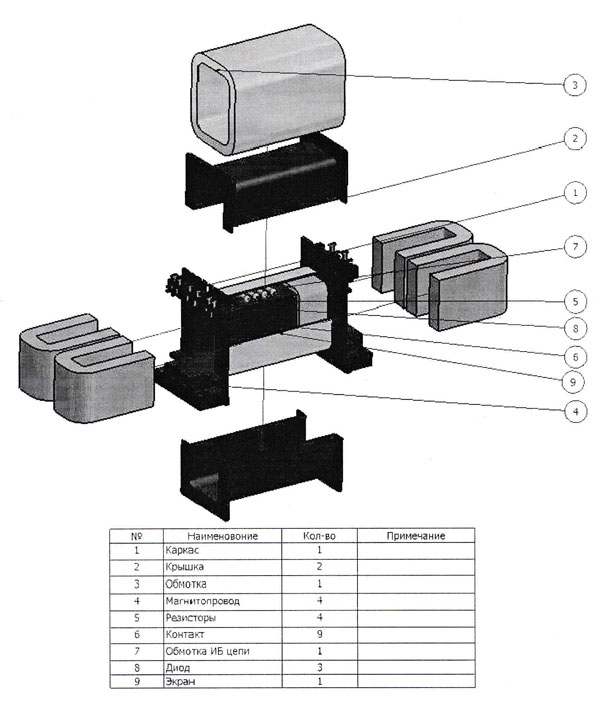

Рисунок - Конструкция и схема трансформатора ТП-60 Параметры элементов:

Резисторы R1-R4 - CF 100 Ом 2 Вт 5%

Стабилитроны D1-D3 - 1SNB5931BT3. Umin = 17,1 В, Umax- 18,9 В, Imax= 83 мА.

Параметры искробезопасных цепей:

Id = 75 мА, Uо = 20мА, L₀ = 25мГн, Со = 1 мкФ

Вторичные обмотки трансформатора Т1 РУНН формируют напряжения:

~36В (цепи 615 и 616) - питание блока МКЗП;

-220В (цепи 624 и 625) - питание блока управления вакуумным выключателем;

-18В нскробезопасное (цепи 184 и 161) - питание цепей внешних защит.

Внешние цепи

Управление блоком МКЗП осуществляется с помощью выносного блока индикации и шильд-клавиатуры управления. Питание блока индикации (=48В) подается от блока МКЗП по цепям 628-629, передача информации - по цепям интерфейса RS-485 (провода 957, 958, 959).


Внешние защиты

Для реализации дополнительных функций защиты предусмотрена возможность подключения трех устройств защиты («сухой контакт»). Внешние устройства (датчики, контакты системы АГЗ) подсоединяются к шпилькам 46-50, 47-50 и 48-50. Цепи питаются от искробезопасного напряжения ~18В, образованного трансформатором Т1.

Свободнопрограммируемые реле

Для реализации дополнительных пользовательских функций блок МКЗП имеет свободнопрограммируемые реле К4-К7, которые могут быть программно настроены на срабатывание от любого события (срабатывание какой-либо защиты, возникновения неисправности или подаче напряжения на блок и т.п.). Контакты реле выведены на шпильки 913-923 для присоединения внешних цепей.
