Для проходки стволов диаметром 4—8 м и глубиной от 300' до 700 м
рекомендуется применять комплексы КС-2у и 2КС-2у,. у которых
предусмотрена полная механизация бурения шпуров бурильными установками
типа БУКС и СМБУ-4м, погрузка породы погрузочными машинами КС-2у/40 и
выдача ее двухбарабанными подъемными машинами в саморазгружающихся
бадьях ПБС вместимостью 3—5 м3. Для проходки разведочных стволов
диаметром 4—5 м применяют комплекс КС-2у, который состоит из следующего
основного оборудования: стволовой погрузочной машины КС-2у/40 с
грейфером вместимостью 0,65 м3, подвесного трехэтажного полка и
секционной опалубки с оборудованием для спуска бетонной смеси; установки
для
бурения шпуров БУКС-1у или БУКС-1м; оборудования
для опрокидывания бадьи; направляющей рамки (предотвращающей
раскачивание бадьи во время движения), забойного насоса Н-1м,
спасательной лестницы и вентиляционных труб.
На рис. 21.3 показана последовательность операций при совмещенной схеме
проходки комплексом КС-2у с возведением монолитной бетонной крепи. Для
монтажа комплекса глубина технологической части (отхода) составляет
около 30 м.
При средней глубине шпура около 2—2,5 м высота породной подушки в стволе
после взрыва зарядов будет составлять около 4 м. Перед уборкой породы
(фаза I) полок 1 опускают и начинают грузить породу стволовой
погрузочной машиной с грейфером 2. Породу убирают на высоту призабойной
опалубки 3. Грейфер поднимают и устанавливают опалубку (фаза II). Затем
(фаза III) опускают полок и начинают подачу бетона по двум ставам труб 4
диаметром 168 мм, подвешенных на лебедках 2ЛПЭ-18/1400. По хоботам 5 и 6
бетон поступает за опа-лубку.
В фазах IV и V породу полностью убирают и приступают к бурению шпуров
бурильной установкой 7 (БУКС-1у или СМБУ-4м). В фазе VI полок поднимают
на необходимую высоту перед взрыванием зарядов в пробуренных шпурах.
Для проветривания забоя по нагнетательной схеме после взрывных работ
применяют вентилятор ВЦО-1,5, в остальное время проветривание
осуществляют вентилятором ВМ-6М или ВМ-8М. Вентиляционные трубы и трубы
сжатого воздуха .крепят к стенкам ствола, а наращивание их производят с
проходческого полка.
Разгружают породу из бадей на поверхности через разгрузочный станок в
автосамосвал. Перед уборкой породы в забое установка БУКС поднимается на
поверхность, заводится в копер под течку и опускается в забой для
бурения на канате подъемной машины.
Электрическая часть комплекса состоит из освещения, сигнализации,
телефонной связи и блокировки КСБ, исключающей возможность столкновения
опускающейся бадьи с грейфером стволовой погрузочной машины. Для
освещения забоя применяют светильники типа «Свет» мощностью до 300 Вт и
напряжением 127 В, число которых зависит от диаметра ствола.
При глубине шпуров 2—2,5 м графиком организации работ предусматривается
выполнение двух циклов в сутки; продолжительность цикла— 12 ч. В забое
работает 2—3 чел., которые заняты обслуживанием подъема, погрузочной и
бурильной машин.

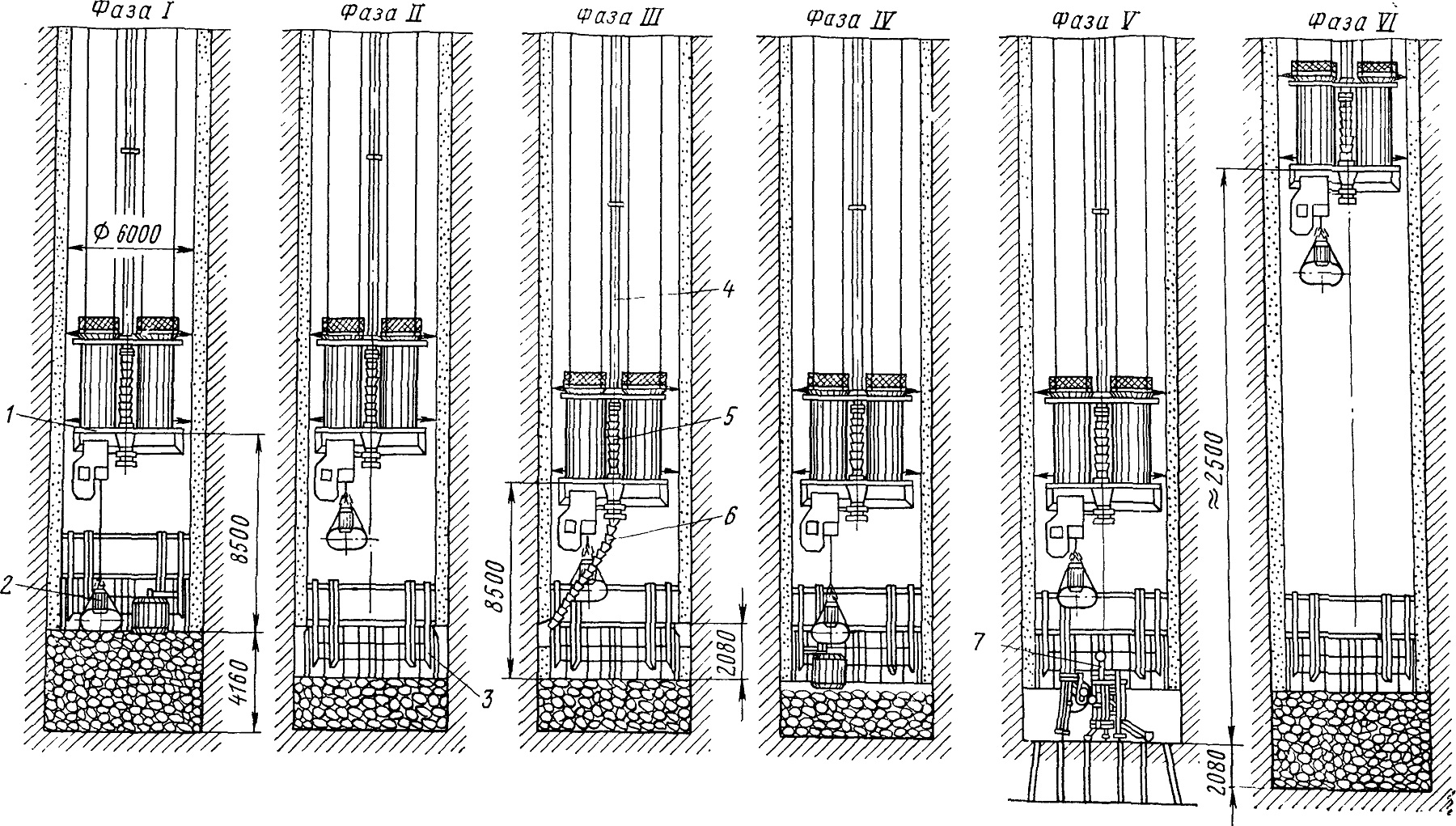

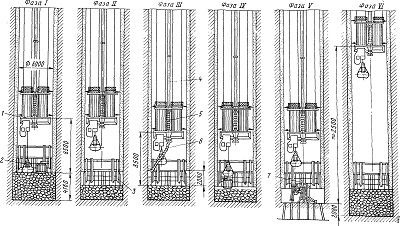

Рис. 21.3. Последовательность операций при
совмещенной схеме проходки ствола комплексом КС-2у с монолитной бетонной
крепью
