5. ТЕХНИКА БУРЕНИЯ ШПУРОВ И КОМПРЕССОРНОЕ
ХОЗЯЙСТВО
5.1. Компрессорное хозяйство
При проведении горноразведочных выработок сжатый воздух применяется для
работы пневматических бурильных машин, погрузочных машин, отбойных
молотков, пневматических двигателей вентиляционных установок и насосов.
Коэффициент полезного действия пневматических установок ниже
электрических, однако пневматические установки более безопасны в
обслуживании, просты в эксплуатации, надежны в работе. Для подачи
сжатого воздуха под давлением более 0,3 МПа служат компрессоры. При
поисково-разведочных работах находят применение передвижные
компрессорные станции, которые перевозят с одного объекта на другой. Эти
станции подразделяют на два типа: прицепные и переносные. Прицепные
станции монтируют на одно- или двухосных прицепах, снабженных поворотным
устройством, тормозной системой, рессорной подвеской и колесами на
пневмоходу (рис. 5.1). Такие станции к месту работы буксируют
автомашиной или трактором.
Переносные станции монтируют на раме без колес, и на место работ их
доставляют с помощью средств автотранспорта) или перемещают волоком по
земле. По роду привода передвижные компрессорные станции подразделяют на
станции с двигателями внутреннего сгорания или электрическими
двигателями. На передвижных компрессорных станциях используют
компрессоры с малой (до 3 м3/мин) и средней (до 10 м3/мин)
производительностью при давлении до 1 МПа.
Наибольшее распространение получили поршневые и винтовые компрессоры.
Передвижные прицепные компрессорные станции с поршневыми компрессорами
двухступенчатого сжатия и воздушным охлаждением (ЗИФ-55, ЗИФ-51, ДК-9М,
ПК-10 и др.) обеспечивают производительность 4,6—10,5 м3/мин при рабочем
давлении 0,6—0,7 МПа. Компрессоры имеют бензиновый (ЗИФ-55) дизельный
(ДК-9М, ПК-10) или электрический (ЗИФ-51) двигатель и от 3 до 6
раздаточных вентилей. Передвижные компрессорные станции с ротационными и
винтовыми компрессорами (ЗИФ-ПР-6, ПР-10, ПВ-10 и ЗИФ-55В) обеспечивают
производительность от 5,5 до 10 м3/мин при давлении 0,7 МПа, имеют
дизельный или бензиновый двигатель мощностью около 75 кВт.
•Стационарные компрессорные станции, которые применяют при больших
объемах проходческих работ, состоят из компрессоров и комплекса
вспомогательного оборудования, обеспечивающего бесперебойное снабжение
забоев сжатым воздухом. Компрессоры производительностью от 10 до 50
м3/мин и давлением 0,8 МПа имеют электрический привод мощностью от 57 до
275 кВт и водяное охлаждение. К вспомогательному оборудованию
компрессорной станции относятся фильтры для очистки воздуха,
маслоотделители, устройства для охлаждения воды и насосные станции. Для
очистки воздуха от пыли и посторонних частиц находят применение как
матерчатые, так и металлические фильтры.
Для выравнивания неравномерности подачи сжатого
воздуха потребителям, его накопления и сглаживания неравномерности
потребления применяют воздухосборник, который должен иметь
предохранительный клапан, сбрасывающий часть воздуха при давлении,
превышающем номинальное.
Для очистки сжатого воздуха от воды и масла между компрессором и
воздухосборником устанавливают маслоотделитель. Для охлаждения
компрессора применяют воду, которую подводят к его рубашке от
водопровода отдельной насосной установки или бака. Вода должна быть
чистой и не иметь вредных примесей. При больших загрязнениях воду
очищают в отстойниках или фильтрах.

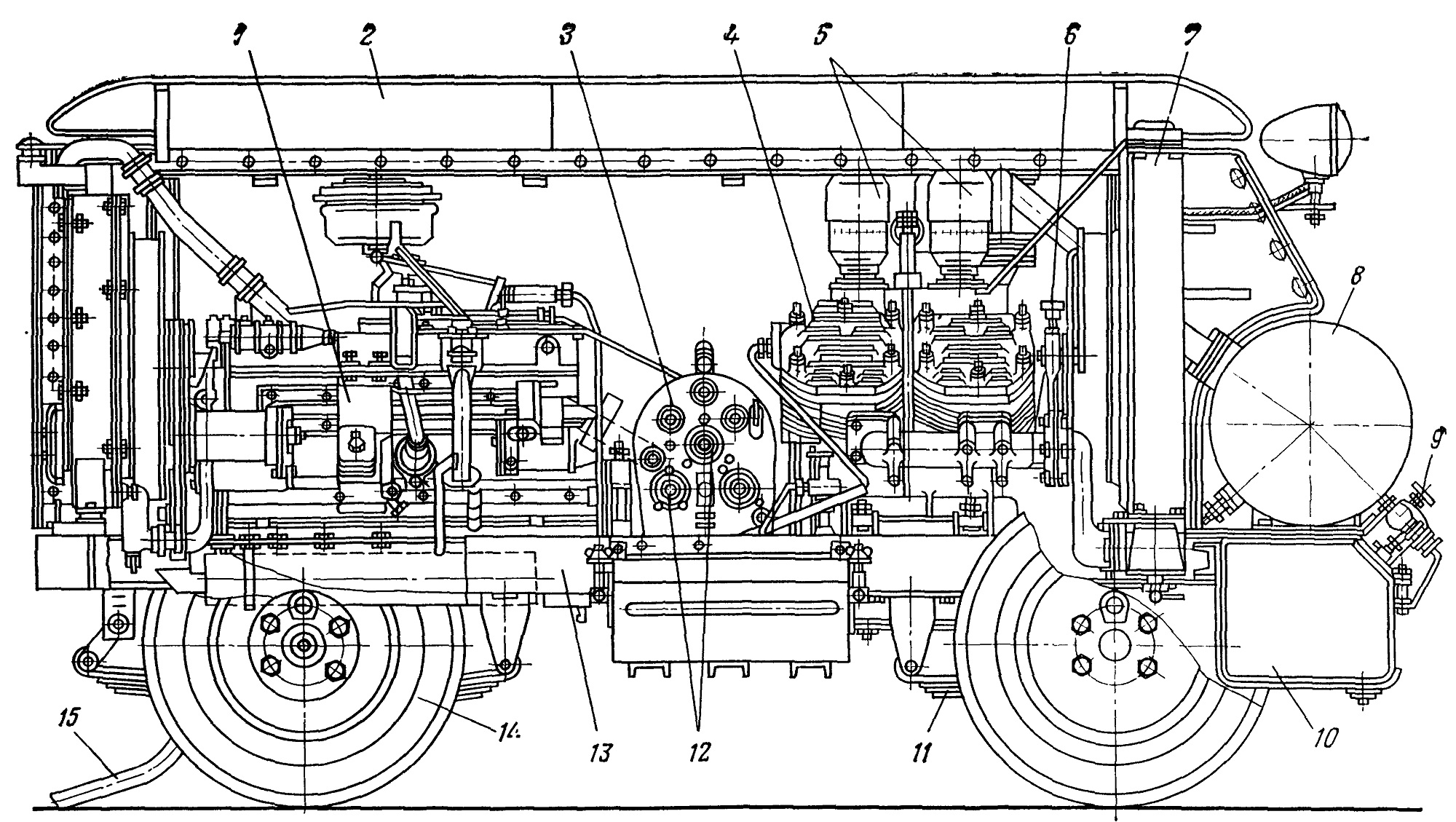

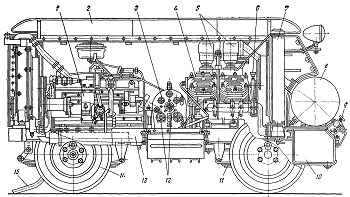

Рис. 5.1. Передвижная компрессорная станция ЗИФ-55:
1 —двигатель ЗИЛ-157М; 2 — капот; 3 — приборный щит; 4 — компрессор; 5
—воздушные фильтры компрессора; 6 — вентилятор; 7 —промежуточный
холодильник; 8 — воздухосборник; 9 — раздаточный вентиль; 10 — бензобак;
—рессора; 12 — манометры; 13— рама тележка 14- колесо; 1$ — прицепное
устройство
