Теодолитный консольный комплект ТК-5

состоит из трехлопастных опорных пластин
с втулками под вертикальную ось теодолита и набора крепежных устройств, для трех видов шахтной крепи (деревянной, из двутавровых балок и специального профиля) (рис. 45).

Предназначен для установки и автоматического центрирования теодолитов ТГ-5, ТГ-6, ОМТ-30 и сигнала ТС-5 при производстве маркшейдерских работ в подземных выработках без применения штативов.

Техническая характеристика
Точность установки опорной пластины консоли в горизонтальном положении, мин..........................20

Цена деления круглого уровня, мин . 20

Точность центрирования над и под

точкой, мм ...........0,5

Угол поворота консоли на шарнире,

град...............±15

Перемещение опорной пластины консоли в горизонтальной плоскости, мм..........................55

Вес консоли для дерегянной крепи, кг 2

 для крепи из двутавровых балок, кг..........2,1

Вес консоли для крепи из спецпрофиля СВП-27, кг..........2,7

В состав комплекта входят:

опорные пластины..................3

крепежные устройства для деревянной

крепи............................3

крепежные устройства для крепи из

двутавровых балок................3

крепежные устройства для крепи из

спецпрофиля СВП-27..............3

круглые накладные уровни в оправе . 3

целики центрировочные..............3

отвесы шнуровые центрировочные OP-2 1

футляр для уровней, целиков и отвеса 1

транспортировочный ящик............1

Вес комплекта, кг 16.7

Отпускная цена, руб. 80
Изготовитель: Харьковский СНХ УССР.

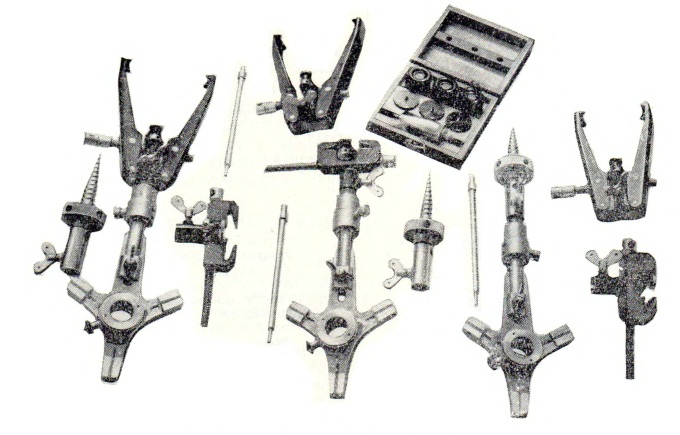

Рис. 45. Теодолитный консольный комплект ТК-5
