II. ИНСТРУМЕНТЫ И ПРИБОРЫ ДЛЯ НИВЕЛИРОВАНИЯ

А. ОПТИКО-МЕХАНИЧЕСКИЕ НИВЕЛИРЫ

Высокоточные

Высокоточный нивелир НБ-3

Высокоточный нивелир НБ-3 с цилиндрическим компенсированным уровнем, элевационным винтом, оптической системой, передающей изображения концов пузырька цилиндрического уровня в поле зрения трубы, и оптическим микрометром в виде плоско-параллельной пластинки, помещенной внутри трубы (рис. 49).

Предназначен для нивелирования I и II классов.

Техническая характеристика данного и последующих нивелиров приводится в табл. 3.

В состав комплекта входят:

нивелир ............... 1

штатив жесткий............1

футляр с мелкими принадлежностями . . 1

С 1965 г. заменяется модернизированным типом нивелира под шифром Н-1. Изготовитель: Киевский СНХ УССР.

Рис. 49. Нивелир НБ-3.

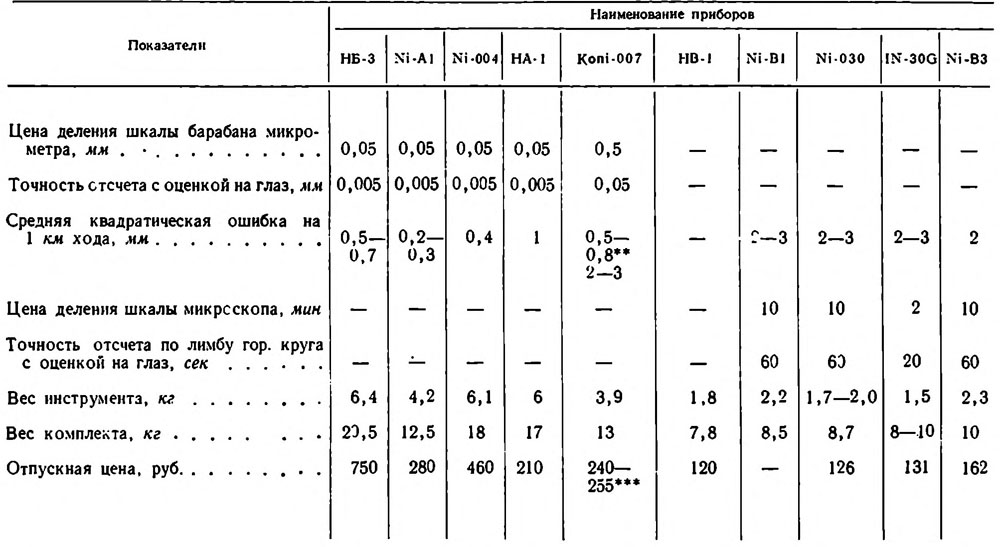

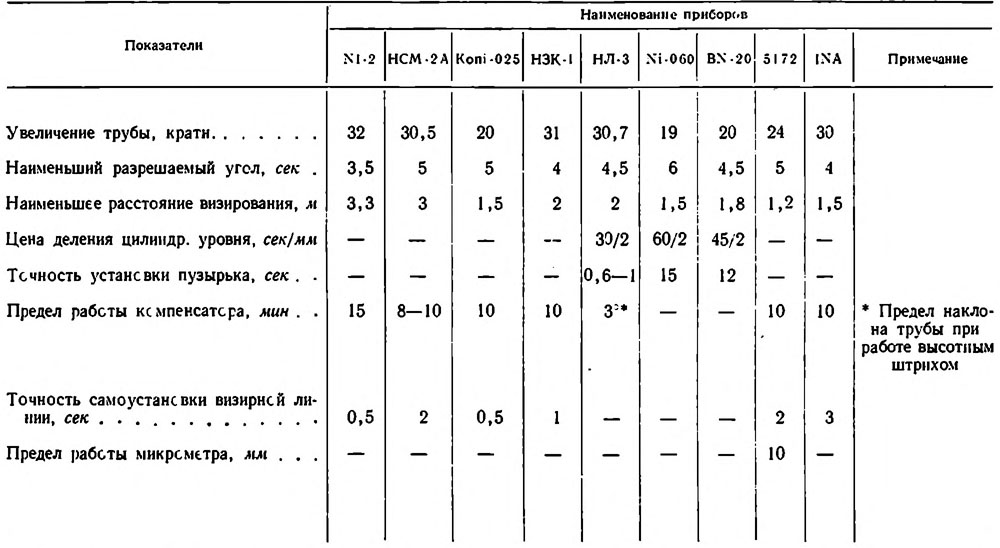

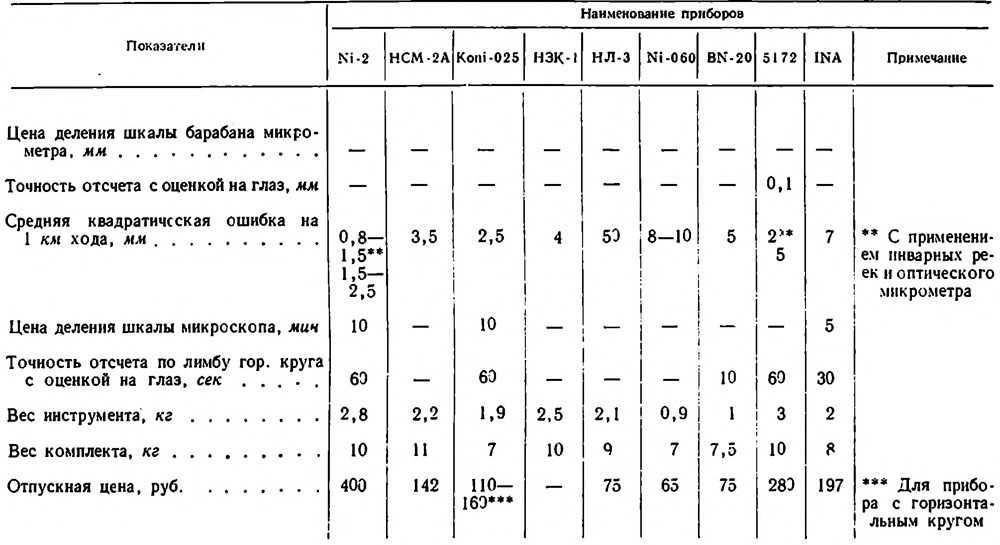

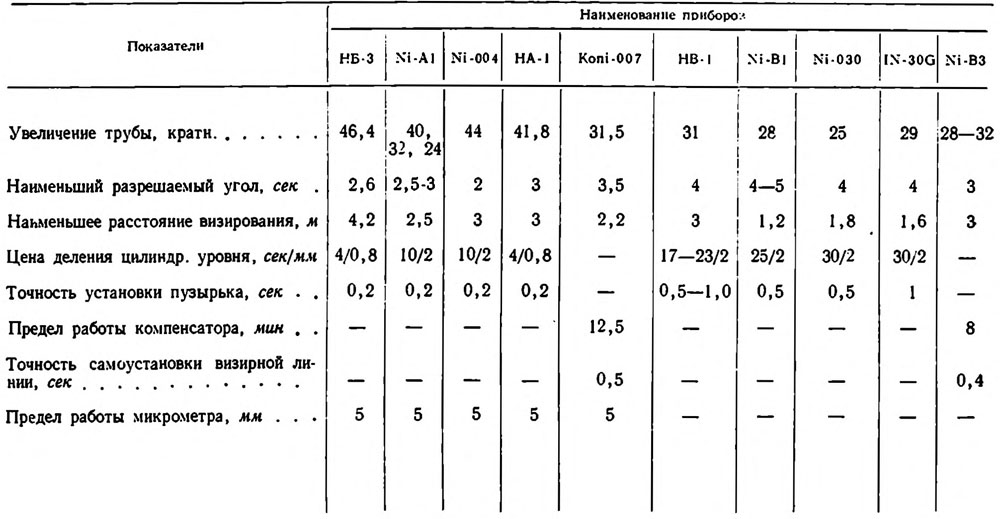

Таблица 3 Техническая характеристика нивелиров
