Теодолит-тахеометр ТТ-5

Теодолит-тахеометр ТТ-5

Теодолит-тахеометр ТТ-5 повторительного типа с отделяемым трегером, металлическими лимбами и верньерами, позволяющими брать отсчеты по двум диаметрально противоположным сторонам лимбов (рис. 23).

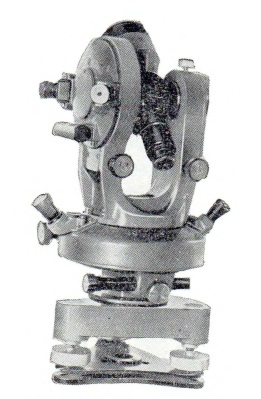

Рис. 23. Теодолит-тахеометр ТТ-5

Предназначен для прокладки теодолитных ходов и тахеометрической съемки на поверхности.

В состав комплекта входят:
футляр (деревянный или металлический) с мелкими принадлежностями I

штатив раздвижной..................1
По особому заказу за отдельную плату поставляются:

дальномерный комплект ДНТ-2; дальномерный комплект ДД-3; уровень на трубу для нивелирования УТН-20; буссоль круглая БКТ; окулярная насадка (коленчатый окуляр) ОНТ-75; оптический цеитрир (отвес) ОЦ-2; комплект электрооборудования К-30.
Изготовитель: Средне-Уральский СНХ РСФСР.

В 1967 г. прибор снимается с производства и заменяется новым теодолитом Т-10.

Теодолит ТН

Теодолит ТН построен на базе прибора ТТ-5. Отличается от последнего наличием уровня с ценой деления 20", наглухо прикрепленного к трубе, для нивелирования горизонтальным лучом и несколько иной конструкцией горизонтальной оси и микрометренно-за-жимного устройства.

Предназначен для производства угломерных съемок и технического нивелирования.

Изготовитель: Средне-Уральский СНХ
РСФСР.

Теодолит-тахеометр проектировочный ТТП

Теодолит-тахеометр проектировочный ТТП
отличается от ТТ-5 лишь наличием накладного уровня с ценой деления 15" и коленчатого окуляра, а также устройства для исправления наклона горизонтальной оси в полевых условиях.

Предназначен для измерения углов при больших углах наклона сторон.

Изготовитель: Средне-Уральский СНХ

РСФСР.

С 1967 г. приборы ТН и ТТП заменяются новым теодолитом Т-10.
