Теодолит ТГ-6





Теодолит ТГ-6 — малогабаритный, горный, повторительного типа с металлическими лимбами и верньерами для взятия отсчетов по двум сторонам лимбов (рис. 28).

Предназначен для дополнительных маркшейдерских съемок в тесных выработках.

В состав комплекта входят:

теодолит ТГ-6......................1

штатив раздвижной деревянный .... 1

футляр деревянный с мелкими принадлежностями ......................1

уровень накладной ..................1

окуляр коленчатый..................1

отражатель для освещения окулярной

сети ............................1

чехол..............................1

Изготовитель: Харьковский СНХ УССР.

С 1966 г. заменяется новым теодолитом Т-20.

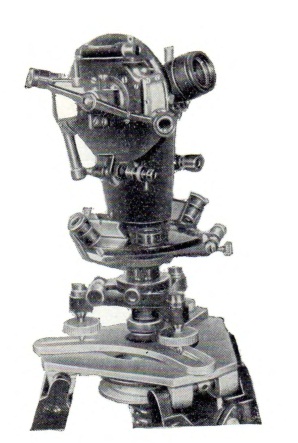

Рис. 28. Малогабаритный теодолит ТГ-6
