1.4.

Схемы атомных станций теплоснабжения



Внедрение атомной энергии в сферу производства низкопотенциального тепла для отопления и горячего водоснабжения обусловлено стремлением снизить долю расхода органического топлива и тем самым внести вклад в решение экологической проблемы, связанной с загрязнением атмосферы и нагревом водоемов.

Специфические условия размещения ACT выдвигают дополнительные требования для обеспечения безопасности населения крупных городов и потребителей тепла. Необходимость максимально возможного приближения ACT к районам жилой застройки вытекает из требований достижения приемлемых экономических показателей из-за высокой стоимости магистральных трубопроводов (несколько миллионов рублей на километр трассы).

Проведенные исследования показали, что в настоящее время водо-водяные реакторы достаточно полно отвечают требованиям, предъявляемым к атомным источникам теплоснабжения.

Использование низкого давления теплоносителя в основном контуре (примерно на порядок ниже характерного для современных энергетических водяных реакторов) значительно снижает потенциальную возможность аварии, связанной с разгерметизацией контура.

АСТ-500 (рис. 1.5) работает по трехконтурной схеме (основной, промежуточной и сетевой), при этом давление в промежуточном контуре (1,2 МПа) ниже, чем в сетевом (1,6 МПа), что полностью исключает протечки в сетевую воду, направляемую потребителю.



Интегральная компоновка оборудования основного контура позволяет избежать разветвленности контура, исключить применение трубопроводов значительного диаметра. В основном контуре принята естественная циркуляция теплоносителя, что существенно повышает надежность охлаждения активной зоны, исключает из рассмотрения аварийные ситуации, связанные с отказом циркуляционных насосов, в том числе и при аварийном обесточивании станции. Давление в реакторе обеспечивается и поддерживается встроенной в корпус реактора паровой системой компенсации давления за счет частичного кипения теплоносителя в верхней части активной зоны.

Система химического регулирования — борсодержащий раствор применяется только в резервной системе аварийной остановки реактора, что существенно упрощает схему ACT, уменьшает объемы выбрасываемой в вентиляционную трубу реактивности и радиоактивных отходов.

Для обеспечения безопасности при разрыве корпуса реактора он целиком с верхним блоком заключается в наружный внешний прочный корпус. Внешний корпус рассчитывается на все усилия, возникающие при разрыве основного корпуса, и обеспечивает удержание всего теплоносителя, что гарантирует постоянный залив активной зоны теплоносителем, а также исключает выброс радиоактивности в помещение станции, а следовательно, и в окружающую среду.

В связи с тем, что весь основной циркуляционный контур расположен внутри «двойного» корпуса реактора, максимальный трубопровод, который может разгерметизироваться и привести к выбросу радиоактивности теплоносителя первого контура в помещение ACT, определяется вспомогательными системами подпитки-очистки контура с максимальным диаметром 100 мм.

При рабочем давлении теплоносителя первого контура 1,6 МПа обеспечивается полная компенсация утечки теплоносителя через такой разрыв при незначительном динамическом отклонении параметров установки. Спринклерные установки легко справляются с конденсацией образовавшегося из вытекающего теплоносителя пара, не давая повышаться давлению в помещениях ACT.

Промежуточный контур выполняется некипящим с принудительной циркуляцией. В состав промежуточного контура входят также системы газовой компенсации, очистки, подпитки, а также байпас аварийного отвода тепла.

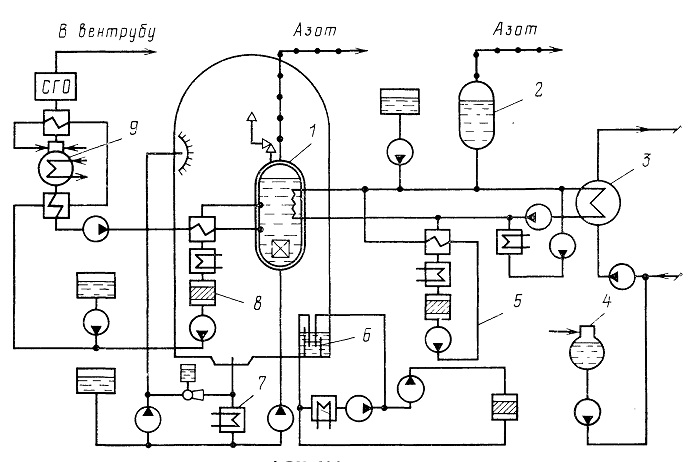

Рис. 1.5 Принципиальная схема АСТ-500:
1 — реакторная установка; 2— компенсатор второго контура; 3 — сетевой подогреватель; 4 — деаэратор подпитки теплосети; 5 — система очистки воды второго контура; 6 — бассейн выдержки; 7 — теплообменник аварийного расхолаживания; 8 — система очистки воды первого контура; 9 — деаэратор первого контура
