Крепление твэлов в ТВС

Для крепления стержневых твэлов в ТВС обычно используется каркас, состоящий из концевых и дистанционирующих решеток, несущего стержня, продольных соединительных элементов и объемных втулок.

Несущая концевая решетка, расположенная вверху или внизу ТВС, служит для жесткого закрепления твэлов в специальных ячейках, а также выравнивания потока теплоносителя по сечению сборки. Существуют различные способы фиксации твэлов в концевых решетках (рис. 2.5). При выборе способа крепления твэлов необходимо обращать внимание на надежность фиксации их во время эксплуатации, а также технологичность сборки кассеты. Широкое распространение получил способ закрепления твэлов шплинтовкой различного конструкционного исполнения; на многих реакторах концевики твэлов, проходящих через несущую решетку, обжимают втулками (см. рис. 2.15).

Представляет интерес фиксация твэлов в ТВС при помощи «гребенок» (рис. 2.6). На каждую «гребенку» в зависимости от сечения крепят определенное количество твэлов. Концевики твэлов обжимаются двумя пластинками «гребенки» и соединяются точечной сваркой; «гребенку» можно вставить в прорези концевиков твэлов, концы которых обжать в окнах «гребецки» и сварить. Существует также конструкция крепления твэлов и «гребенки» типа «ласточкина хвоста». Затем «гребенки» с определенным шагом вставляются в прорези хвостовика или головки ТВС и там закрепляются неподвижно. Такой способ фиксации твэлов в кассете может позволить полностью механизировать один из трудоемких процессов закрепления твэлов, а отсутствие концевой решетки уменьшает также гидравлическое сопротивление ТВС.

Дистанционирующие решетки служат для равномерного размещения твэлов в поперечном сечении по всей длине ТВС. Решетки располагаются равномерно с интервалом 150—450 мм. Пр одольные соединительные элементы служат для соединения и закрепления дистан-ционирующих и несущей решеток в единый каркас, который в свою очередь неподвижно закрепляется в ТВС. В зависимости от типа реактора соединительные элементы могут быть выполнены в виде стержня или трубки, проходящих в центре сборки; трубка также может служить направляющим каналом для различных датчиков внутри-реакторного контроля. Широко распространено крепление решеток на направляющих каналах поглощающих элементов или на стержнях с выгорающим поглотителем. Каналы могут и обычно располагаются по концентрическим окружностям в сечении ТВС, и решетки надежно закрепляются в строго определенном положении.

Крестообразные твэлы, твэлы с ребристыми оболочками, твэ-лы с проволочным дистанционированием крепятся в ТВС с помощью только двух концевых решеток, одна из которых служит для неподвижной фиксации концевиков твэлов, другая является направляющей. Решетки неподвижно закрепляются в головке и хвостовике кассеты. Такой способ дистанционирования и крепления значительно уменьшает количество конструкционного материала в активной зоне.

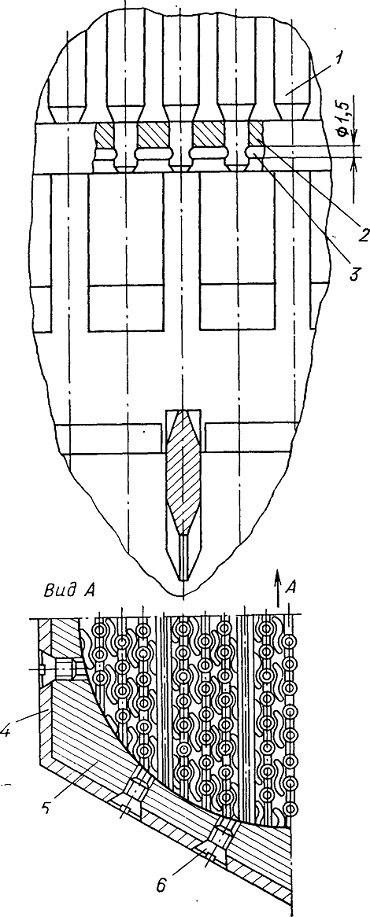

Рис. 2.5. Крепление твэлов в ТВС:
1 — твэл; 2 — опорная решетка; 3 — шплинтующая проволока; 4 — циркониевый чехол ТВС; 5 — стальной хвостовик ТВС; 6 — крепежный винт

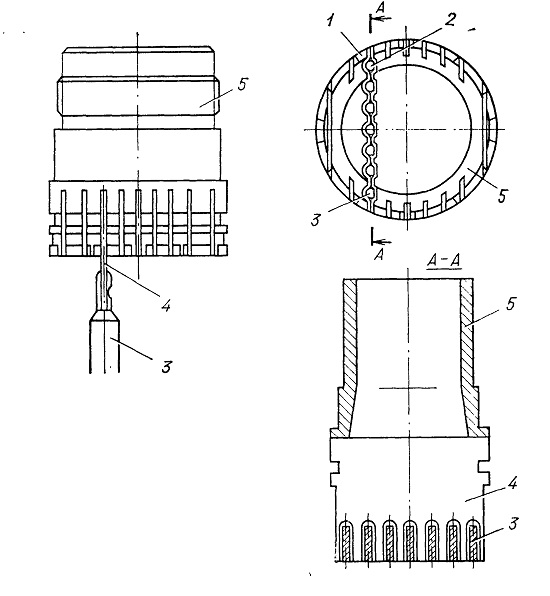

Рис. 2.6. Конструкционная схема фиксации твэлов в ТВС при помощи «гребенок»:
1 — пластинка «гребенки»; 2 — несущая пластинка «гребенки» ; 3 — твэл; 4 — «гребенка»; 5 — хвостовик (головка ТВС)
