Натяжное устройство экскаватора Э-5015А (рис. 176), служащее для уменьшения провисания гусеничной ленты, установлено со стороны направляющего колеса 7, которое опирается на ось 5 через конические роликоподшипники 3. Гайкой 4 регулируют осевой люфт подшипников 5, которые смазывают через масленку 6. Гусеничную ленту натягивают вращением гайки 7, которая перемещает винт 9 и стакан 10 вместе с осью 5 и направляющим колесом 1. После натяжения ленты гайку 7 стопорят планкой 8.

Для каждой гусеничной ленты предусмотрена отдельная тормозная система, которая включает в себя тормоз, систему управления тормозом и трубопроводы.

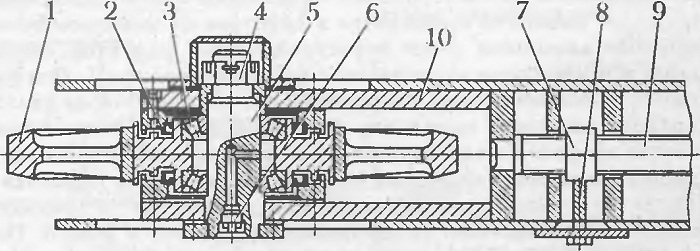

176 Натяжное устройство гусеничной ленты:

1 — направляющее колесо,

2 — манжетное уплотнение,

3 — роликоподшипник,

4 и 7 — гайки,

5 — ось направляющего колеса,

6 — масленка,

8 — планка,

9 — винт,

10 — стакан
