Неподвижные соединения трубопроводов гидравлических экскаваторов (ЭО-3322А и ЭО-4121)

 Наиболее распространены следующие виды неподвижных соединений (рис. 139) трубопроводов: с развальцовкой труб, конусные с медными или алюминиевыми уплотнениями, шаро-конусные, с врезающимся кольцом, с резиновыми уплотнениями.

Соединение с развальцовкой труб (рис. 139, а) рекомендуется для систем с низким рабочим давлением (например, дренажных). Это наиболее простой вид соединения, состоящий из промежуточного (проходного) штуцера 7, двух ниппелей 3 и двух накидных гаек. Для систем с высоким давлением этот вид соединения можно применять только при условии специальной технологической оснастки и высокого качества изготовления.

Конусное соединение с медным или алюминиевым уплотнением (рис. 139, б) и шаро-конусное соединение (рис. 139, в) применяют для стальных трубопроводов гидросистем экскаватора с внутренним диаметром от 10 до 35 мм при давлении до 300 кгс/см 2. Преимущество конусных соединений в том, что при разборке и нарушении герметичности в них заменяют лишь уплотнение 4. Нарушение герметичности шаро-конусных соединений при искажении поверхности прилегания восстановить трудно.

Соединения трубопроводов с помощью врезающегося кольца (рис. 139, г). При навинчивании накидной гайки 2 на проходной штуцер 7 кольцо 6 врезается в материал трубы 5. Затяжка гайки 2 ключом обеспечивает достаточное уплотнение и прочное соединение трубопроводов с узлами гидросистемы.

Для соединения трубопроводов с регулирующими устройствами и другими узлами системы гидропривода используют арматуру с резиновыми уплотнениями. Эти соединения выполняют угловыми или прямыми. Угловые соединения с резиновыми уплотнениями круглого сечения (рис. 139, д) применяют для трубопроводов, которые по условиям монтажа должны иметь различные положения относительно гидроузлов. Для соединения трубопровода, расположение которого постоянно, применяют прямые штуцера с торцовым уплотнением (рис. 139, е).

На рис. 140 представлена конструкция соединения рукава высокого давления 7 с концевой арматурой. В отличие от описанных выше конструкций соединений самозапирающееся соединение при разъединении трубопроводов (рис. 141) предотвращает вытекание рабочей жидкости и загрязнение ее в гидроприводе. Корпус соединения состоит из двух частей 4 и 7, которые стянуты накидной гайкой 5. В оба торца корпуса ввернуты штуцера 7, зажимающие между своими заплечиками и торцами корпуса уплотнительные медные прокладки 2. Внутри каждой из частей 4 и 7 корпуса установлены шариковые клапаны 3 и 8, на которые воздействуют пружины 10 и 9.

При стягиванйи соединения гайкой 5 клапаны 3 и 8 упираются один в другой и, сжимая пружины 10 и 9, отходят от седел в корпусе, образуя проход для рабочей жидкости. При разомкнутом соединении каждый из клапанов прижат пружиной к седлу и препятствует вытеканию жидкости. Резиновое уплотнительное кольцо 6 герметизирует зазор между частями 4 и 7 корпуса при стянутом соединении.

139 Неподвижные соединения трубопроводов:
а — с развальцовкой труб, б — конусное с уплотнением, в — шаро-конусное, г — с помощью врезающегося кольца,
д — угловое с торцовым уплотнением, е— прямым штуцером; 1 — штуцер, 2 — накидная гайка, 3 — ниппель, 4 — уплотнение, 5 — труба, 6 — врезающееся кольцо

140 Соединение рукава с концевой арматурой:
1 — накидная гайка, 2— штифт,
3 и 4 — кольца, 5 — ниппель, 6 — наружная втулка, 7 — рукав высокого давления

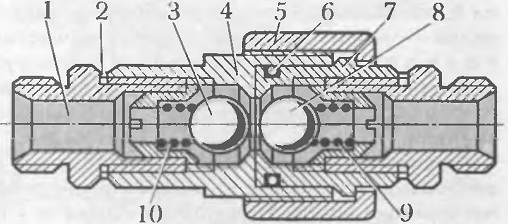

141 Соединение с самозапираю-щимися клапанами:
1 — штуцер, 2 — уплотнительная прокладка, 3 и 8— шарико-
вые клапаны, 4 и 7 — части корпуса, 5 — накидная гайка,
6 — уплотнительное кольцо, 9 и 10 — пружины
