7.

БЛОК ПЕРЕЛИВНЫХ КЛАПАНОВ ЭКСКАВАТОРА ЕК-14

 (рис. 41)

Блок переливных клапанов предназначен для защиты гидромотора поворотной платформы от перегрузок и снижения динамических нагрузок в начале движения и при остановке.

В случае повышения давления в напорной линии до давления настройки клапана указанные клапаны открываются и отводят рабочую жидкость из напорного канала в сливной канал гидрораспределителя и далее на слив в гидробак. После падения давления в напорной линии клапан закрывается.

Рис. 41 Блок переливных клапанов
1 - кольцо; 2 - корпус; 3 - гидроклапан пре-дохранительный; 4 - заглушка; 5 - штуцер.
Блок состоит из корпуса 2, двух штуцеров 5, двух заглушек 4 и двух предохранительных клапанов 3.

8.

БУКСИРОВОЧНЫЙ КРАН

 (рис. 42)

Буксировочный кран устанавливается на фланце гидромотора механизма поворота с целью объединения полостей гидромотора на время буксировки экскаватора тягачом.

Для объединения полостей гидромотора необходимо вывернуть запорный винт 4 на два-три оборота.

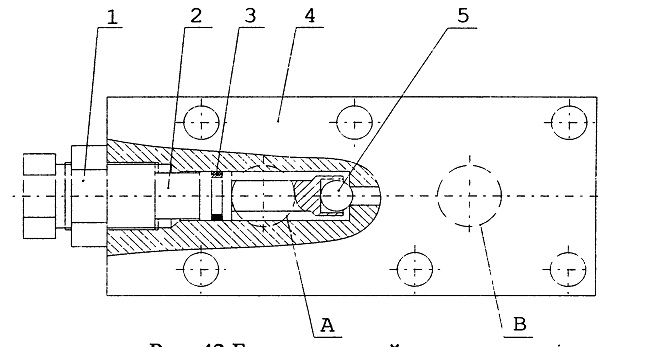

Рис. 42 Буксировочный кран А, В - отверстия крана, связанные с полостями гидромотора механизма поворота. 1 -гайка; 2 - запорный винт; 3 - уплотнительное кольцо; 4 - корпус; 5 - шарик.
