3. РАБОЧЕЕ ОБОРУДОВАНИЕ ЭКСКАВАТОРА ЕК-8

Конструкция экскаватора предусматривает возможность использования различных видов рабочего оборудования, в том числе: обратной лопаты, грейфера, гидромолота и др.

На основании запросов потребителей завод - изготовитель постоянно работает над созданием новых видов и типоразмеров рабочего оборудования и сменных рабочих органов.

Обратная лопата экскаватора ЕК-8

 (рис. 25, 26)

Обратная лопата - основной вид рабочего оборудования экскаватора - предназначена для выполнения широкого круга землеройных погрузочных и других работ.

Обратная лопата (с изменяемой геометрией стрелы рис. 25) состоит из стрелы нижней 3, стрелы верхней 4, рукояти 6, сменного рабочего органа (ковш) 10, механизма привода ковша 8,9,14, гидроцилиндров 2, 5, 7 и 11, а также системы трубопроводов и рукавов высокого давления 1, связывающих гидроцилиндры с гидросистемой экскаватора.

Поворот стрелы, рукояти, рабочего органа и складывание стрелы осуществляется соответствующими гидроцилиндрами.

На экскаваторе предусмотрено сменное рабочее оборудование для пристенного копания, которое обеспечивает производство работ в стесненных условиях (копание траншей вдоль стены дома, крутого откоса и т.п.).

Стрела пристенного копания (рис.26) состоит из стрелы неповоротной 1, стрелы поворотной 2 и гидроцилиндра 3, с помощью которого обеспечивается смещение рабочего оборудования относительно оси экскаватора на 1000 мм.

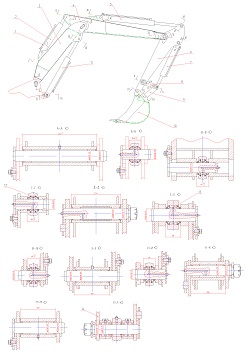

Рис. 25 Рабочее оборудование обратная лопата (с изменяемой геометрией стрелы)
1 - трубопроводы рабочего оборудования; 2, 5, 7, 11 - гидроцилиндры; 3 - стрела нижняя; 4 - стрела верхняя; 6 рукоять; 8 - щека правая; 9 - тяга; 10 - ковш; 12, 13 - подшипники шарнирные; 14 - щека левая.

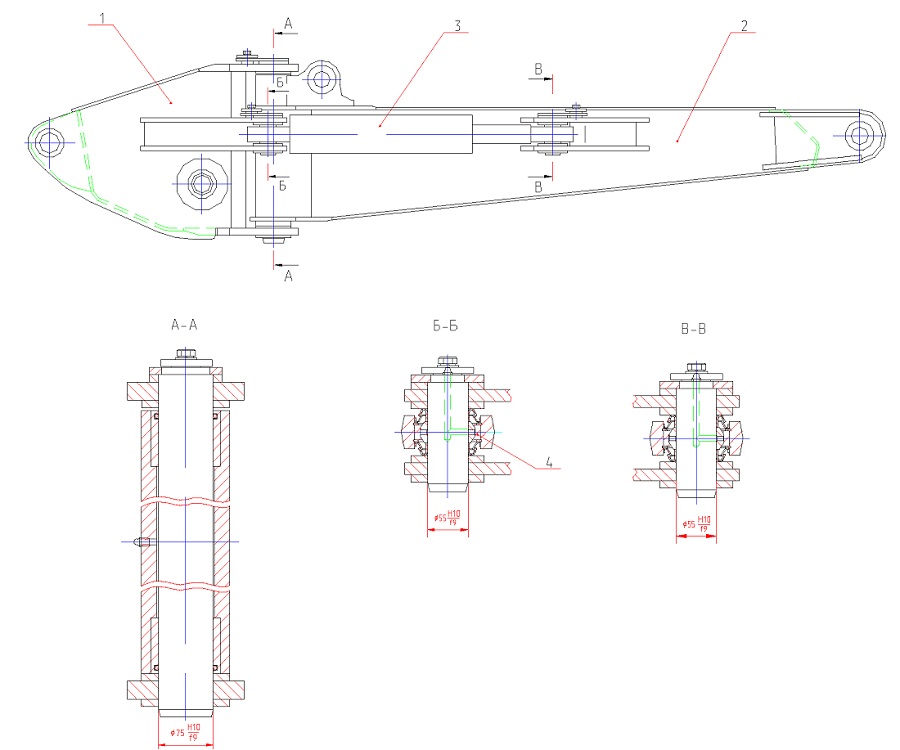

Рис. 26 Стрела пристенного копания 1 - стрела неповоротная; 2 - стрела поворотная; 3 - гидроцилиндр; 4 - подшипник ШС-55 ГОСТ 3635-78.
