2.2. УСТАНОВКА ТОРМОЗА НА МЕХАНИЗМ ПОВОРОТА
ЭКСКАВАТОРА ЕК-8
(РИС. 23Б)
Поворот платформы с рабочим оборудованием пристенного копания
осуществляется низкомоментным аксиально-поршневым гидромотором с
двухступенчатым планетарным редуктором, оборудованным дисковым тормозом
(рис.23б).
На выходном валу гидромотора установлена шестерня солнечная 2 со шлицами
под диски, которая является солнечной шестерней первой ступени.
Солнечная шестерня находится в постоянном зацеплении с сателлитами,
которые, обкатываясь по верхним внутренним зубьям зубчатого венца
корпуса, приводят во вращение водило.
В корпусе 5 размещается тормоз постоянно замкнутого типа. Управление
тормозом - гидравлическое. При отсутствии давления в линии
гидроуправления поршень 6 под действием пружин 3 и 8 плотно прижимает к
опорному диску 10 диски 12, которые закреплены на шестерне 2. Отключение
тормоза происходит автоматически при включении рычага управления
поворотом платформы. Наличие тормоза существенно повышает точность
установки рабочего оборудования в требуемую точку рабочей площадки и
предотвращает сдвиги поворотной платформы под действием реактивных
нагрузок.
В остальном - аналогично механизму поворота без установки тормоза
(рис.23а).
В установке тормоза предусмотрена промывка дисков. Подача жидкости
осуществляется через отверстие U с крестовины слива блоков управления и
ПГА. Слив промывки - через отверстие T осуществляется в общий дренаж,
затем - в гидробак.
ВНИМАНИЕ! При буксировке промывку следует отключить и отверстия 1/4
заглушить.

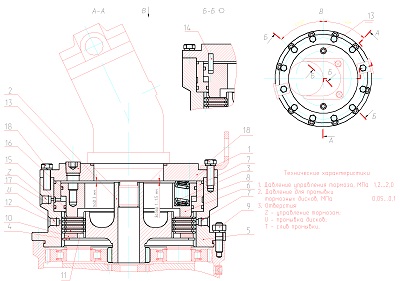

Рис. 23б Установка тормоза на механизм поворота
1-крышка; 2-шестерня солнечная; 3, 8-пружины; 4-кольцо стопорное;
5-корпус тормоза; 6-поршень; 7-цилиндр; 9-шпильки; 10-диск опорный;
11-диски неподвижные; 12-диски 80-1701375; 13-болт тормоза; 14-штифты;
15, 16, 17-кольца; 18-болты М10х30; 19-болт М8; 20-шайба 16,65Г;
21-кольцо; 22-фиксатор; 23-пробка.
