3.3.5. Зарядка баллона пневмогидроаккумулятора экскаватора ЕК-8
Баллон пневмогидроаккумулятора заправляется газом -
техническим азотом с точкой росы не выше -80°С - с помощью
приспособления 3 в следующем порядке:
1) присоедините зарядное приспособление к штуцеру на крышке баллона 9
пневмогидроаккумулятора и ключом 4 отверните винт 10 в крышке до упора;
2) открыв регулятор 7, установите давление газа 0,58+°’°5 МПа и
выдержите его не менее 30 с. Давление контролируйте по манометру 1
зарядного приспособления;
3) ключом 4 заверните винт 10 до упора и закройте регулятор. Снимите
зарядное приспособление;
4) заряженный баллон 9 пневмогидроаккумулятора проверьте на
герметичность, погрузив его в ванну (вода с добавлением 3% хромпика) и
выдержав в ней в течение 3 минут. Выделение пузырьков газа не
допускается.
ВНИМАНИЕ! На рис. 11 дан эскиз одного из вариантов зарядного
приспособления. Допускается использовать зарядное приспособление другой
конструкции при гарантированной безопасности проведения работ.

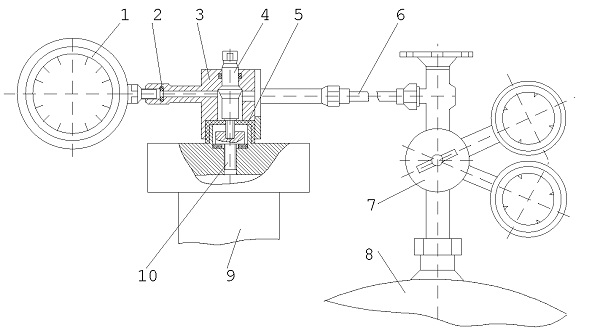

Рис. 11 Схема зарядки баллона
пневмогидроаккумулятора
1 - манометр; 2,5 - прокладки;
3 - зарядное приспособление; 4 - ключ; 6 - трубопровод; 7 -регулятор; 8
- баллон с газом;
9 - баллон пневмогидроаккумулятора; 10 - винт
