3.3.4. Настройка предохранительных клапанов экскаватора ЕК-8

3.3.4.I. Общие указания

Номинальная величина давления настройки предохранительных клапанов указана в подразделе 1.1.

Настройка клапанов производится машинистом экскаватора с помощником.

Манометры, находящиеся в комплекте ЗИП экскаватора, подключаются к гидросистеме экскаватора только на время настройки предохранительных клапанов с помощью включателей манометра, смонтированных в соответствующих гидролиниях.

Манометр 1 (рис. 10) ввёртывается в штуцер 3 включателя манометра. Для контроля давления необходимо вывернуть штуцер 3 из корпуса 4 на полтора-два оборота. После окончания измерения давления необходимо завернуть штуцер 3 до упора при одновременном вывёртывании манометра 1.

Перед настройкой клапанов установите все рычаги управления в нейтральное положение, запустите двигатель и доведите число оборотов его коленчатого вала до номинального значения.

При настройке клапана сначала выверните его регулировочный винт на два-три оборота, снизив давление, а затем кратковременно (до срабатывания клапана), включите соответствующий рычаг управления и, заворачивая винт, установите по манометру необходимую величину давления.

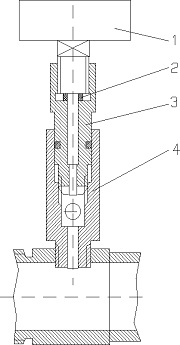

Рис. 10 Подключение манометра 1 - манометр; 2 - прокладка; 3 - штуцер; 4 - корпус
