Ножки стабилизатора (только для установок с боковым перемещением) экскаватора-погрузчика JCB

Прокладки поддерживают и направляют внутреннюю опору. Они обеспечивают минимальное смещение и центровку внутренней опоры при ее вытягивании и втягивании'.

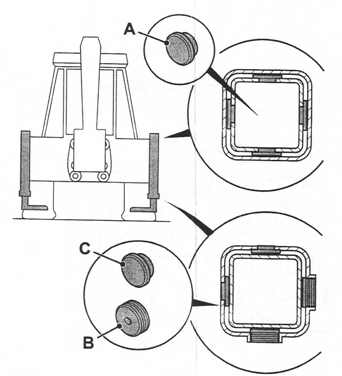

Верхние прокладки А (всего 4 шт.) плотно закреплены, как показано, на вершине внутренней опоры. Верхние подкладки поставляются 3 размеров и маркируются цветом; 5 мм зеленая, 6 мм (красная) и 7 мм (синяя). Нижние прокладки состоят из регулируемых прокладок В(всего 2 шт.) и фиксированных прокладок С (всего 2 шт.).

Когда в результате износа толщина прокладок А и С становится минимально допустимой и равной 0,5 мм их следует заменить новыми. Для замены прокладок следует снять внутреннюю стойку стабилизатора (обратитесь к вашему дистрибьютеру JCB).

Важно отметить, что нижние прокладки С рассчитаны на максимальную "нагрузку" при работе опоры стабилизатора, в результате, эти прокладки следует регулярно проверять для выявления их износа.

При замене прокладок рекомендуется заменить весь комплект нижних прокладок (элементы В и С). Прокладки на верхней поверхности опоры следует проверять и заменять по мере необходимости.

Ножки стабилизатора (только для установок с боковым перемещением) Регулировка прокладки

Примечание: Очень важно чтобы прокладки настраивались через правильные интервалы времени, так как внутренняя опора может прийти в соприкосновение с внешней и может произойти задирание. Задирание значительно уменьшит срок службы прокладок.

1 Убрать и счистить мусор, накопившийся в полостях стабилизаторов.

2 Для ориентира, зазор между внутренней и внешней опорами стабилизатора должен составлять приблизительно I мм.

3 Прежде, чем приступить к регулировке зазора убедитесь, что опора действительно поднята над землей, но не полностью втянута.

4 Для регулировки зазора полностью заверните прокладку В, пока она не коснется внутренней опоры, а затем поверните в обратном направлении на одну четверть оборота.

Примечание: Слишком сильное затягивание регулируемой прокладки В приведет к заклиниванию прокладки в крайнем положении, ее будет невозможно повернуть назад. Если это произойдет, используйте опору так, как обычно, но учтите, что прокладки В и С в этом случае изнашиваются быстрее.
