Смазка самосвального оборудования и заправка гидравлической системы самосвала ЗИЛ-ММЗ-554

Места смазки самосвального оборудования показаны на рис. 35, а карта смазки приведена в табл. 3. Узлы трения, не имеющие масленок, смазываются при разборке или ремонте узлов.

Попадание даже незначительного количества загрязнений в (гидравлическую систему опрокидывающего устройства может вызвать ускоренный износ и преждевременный отказ ъ работе насоса и распределителя. Поэтому рабочая жидкость для заправки должна быть тщательно отфильтрована.

Первую смену рабочей жидкости в гидравлической системе производят после ста подъемов кузова, а в дальнейшем меняют ежесезонно. При первой смене жидкости необходимо, не снимая подъемника с автомобиля-самосвала, отвернуть и промыть днище подъемника, а также промыть фильтр бака с набором фильтрующих элементов. В дальнейшем промывку фильтра производят 'при каждой смене рабочей жидкости.

Необходимо помнить, что бак опрокидывающего устройства имеет два фильтра: сетчатый фильтр грубой очистки в заливной горловине бака, и фильтр тонкой очистки в верхней части бака в сливной магистрали от подъемника к баку. При эксплуатации автомобиля-самосвала в условиях повышенной запыленности воздуха промывку фильтров необходимо производить чаще.

Заправку и проверку уровня жидкости в баке гидравлической системы опрокидывающего устройства производят при опущенном кузове.

Порядок заправки гидравлической системы: отвернуть крышку горловины бака, извлечь, промыть и вновь поставить сетчатый фильтр и залить жидкость до метки В на указателе уровня; включить насос и несколько раз опустить и поднять кузов на малой частоте вращения вала двигателя для прокачивания системы и удаления из нее воздуха; проверить уровень жидкости и при необходимости долить до метки В.

Для слива жидкости из гидравлической системы нужно вывернуть сливные пробки из днища подъемника и бака, а для полно-го опорожнения системы отъединить шланг от всасывающего патрубка .насоса.

Смазку и техническое обслуживание агрегатов шасси производить согласно указанной «Инструкции по эксплуатации автомобиля ЗИЛ-130 и его модификаций».

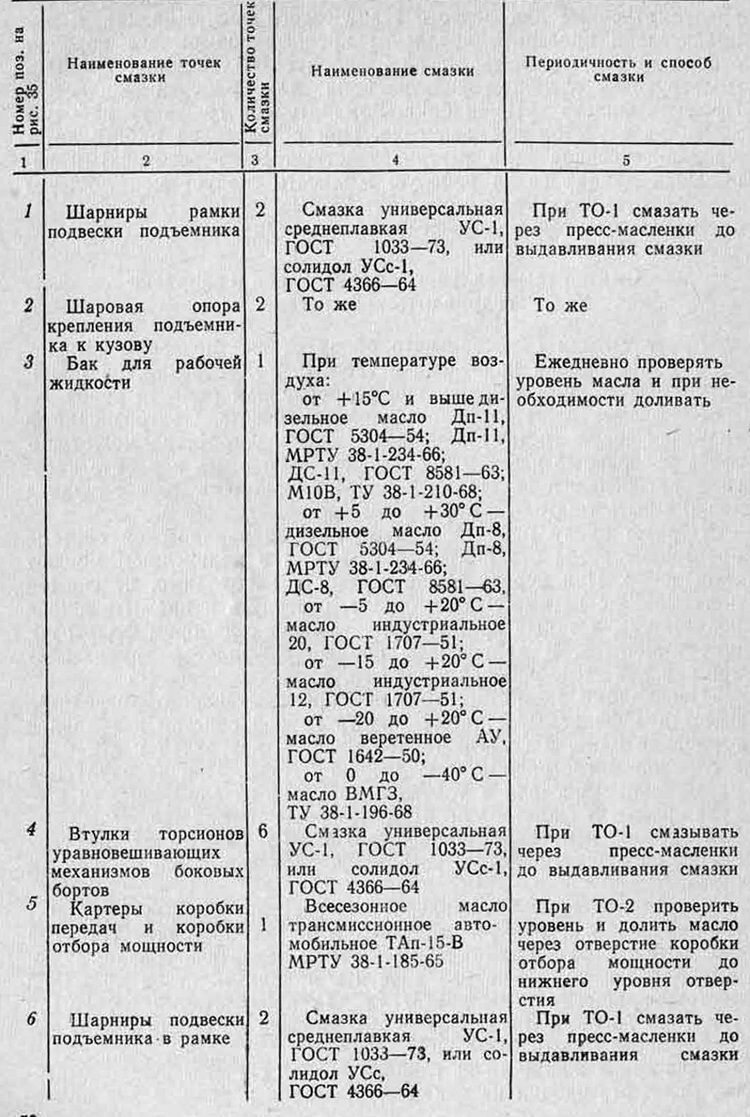

Таблица 3

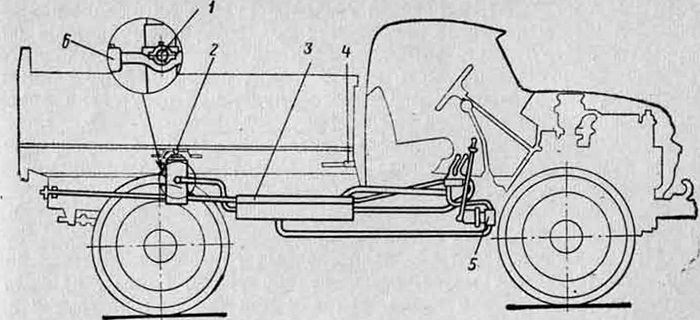

Рис. 35. Схема смазки самосвального оборудования автомобиля-самосвала ЗИЛ-ММЗ-554
