Передние фонари ПФ10-Г автомобиля ЗИЛ-157К
Фонари установлены на крыльях автомобиля рядом с фарами.
Крепится передний фонарь (рис. 76, а) к крылу двумя болтами 1. В корпусе
7 фонаря на кронштейне 12 закреплен патрон 9. В патроне укреплена
двухконтактная лампа 8. Одна вить ее (21 св) дает свет при включении
фонаря для обозначения направления поворота, а вторая нить (6 св) дает
свет при включении габаритного света.
Рассеиватель 5 фонаря из белого стекла закреплен на корпусе 7 с помощью
ободка 3 и уплотнен по разъему пробковой прокладкой 4.
Ободок крепится к корпусу фонаря штифтом 6, входящим в отверстие на
корпусе фонаря, и винтом 2. Для доступа к лампе необходимо
предварительно снять ободок и рассеиватель.
При установке светомаскировочных устройств под рассеиватель 5
устанавливают вставку с отверстиями, ограничивающими силу света,
излучаемого лампой 8.

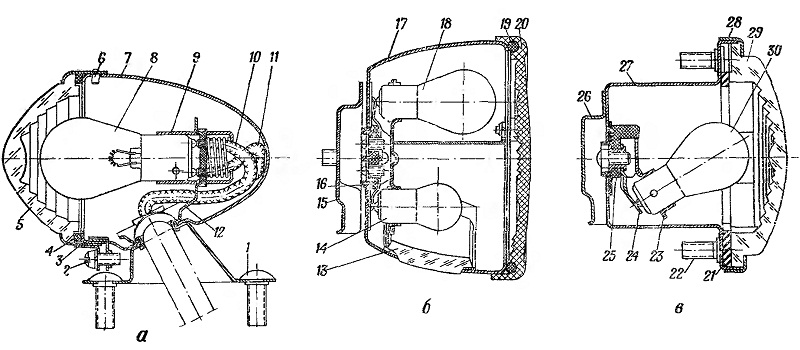

Рис. 76. Фонари:
а—передний фонарь,- б — задний левый фонарь; в — задний фонарь —
указатель поворота; 1— болт; 2— винт; 3 и 28— ободки; 4, 19 и 21 —
прокладки; 5, 20 и 29 — рассеиватели; 5 —штифт; 7, 17 и 27 — корпуса; 8
и 30 — лампы; 9 и 23 — патроны: 10 и 11 — провода: 12 —
кронштейн; 13 — рассеиватель освещения номерного знака; 14 — лампа
(габаритный свет, освещение номерного знака); 15 и 26 — защитые кожухи;
16 и 25 — изоляционные колодки; 18 — лампа (сигнал торможения); 22 —.
болт крепления; 24 — контактная пружина
