ПЕРЕОБОРУДОВАНИЕ АВТОМОБИЛЕЙ СЕМЕЙСТВА ЗИЛ-130 ДЛЯ РАБОТЫ НА ГАЗОВОМ ТОПЛИВЕ







Монтаж дополнительного электрооборудования для работы на газовом топливе автомобилей ЗИЛ-138





 Соединения дополнительных приборов электрооборудования следует осуществлять в соответствии со схемой на рис. 26.

1. Замените цепь патронов лампы освещения приборов с проводами в сборе на новую 131-3713228-Б с дополнительной лампой для освещения манометра УК-130.

2. На автомобиле ЗИЛ -138 замените средний пучок проводов в сборе 30-3724010-В на 138-3724010. Присоедините провода, идущие



от пучка, к датчику давления газа в первой ступени газового редуктора, к предохранителю ПР510-А, защищающему цепь приборов, к манометру УК-130, к выключателю пусковой системы, к пусковому клапану и выключателю электромагнитного клапана.

3. Замените задний пучок проводов в сборе 130-3724045 на задний пучок проводов в сборе 138-3724045. Присоедините провод к датчику уровня сжиженного газа в баллоне.

4. На автомобилях ЭИЛ-138В1 и ЭИЛ-138Д2 замените средние пучки проводов в сборе 130В1-3724010-В (на ЗИЛ-130В1) и 130-3724010-В (на ЗИЛ-130Д2) на 138Д2-3724010. Присоедините провода, идущие от пучка, к датчику давления газа в первой ступени газового редуктора, к предохранителю ПР510-А, защищающему цепь приборов, к манометру УК-130, к выключателю пусковой системы, к пусковому клапану и выключателю электромагнитного клапана.

5. На автомобиле 31Ш-138Д2 замените пучок проводов в сборе 130Д1-3724045 на 138Д2-3724045. Присоедините провода к датчикам указателя уровня сжиженного газа в баллонах.

6. Присоедините провод к электромагнитному клапану.

Электромонтажные работы необходимо проводить с соблюдением следующих обязательных требований.

1. Закрепление провода должны быть неподвижны относительно клемм приборов.

2. Недопустимы касания металлических деталей автомобиля о токоведущие клеммы приборов и наконечники проводов.

3. В процессе электромонтажных работ не должна быть повреждена изоляция проводов и жгута. Они не должны располагаться на острых кромках и ребрах деталей автомобиля.

4. Изоляционные трубки должны быть плотно посажены на наконечники проводов.

5. Электромонтаж должен проводиться в условиях, исключающих возможность загрязнения деталей.

6. Недопустимы перекручивание проводов вокруг жгута и натяг их после присоединения к клеммам изделий электрооборудования. Недопустимы резкие перегибы жгута.

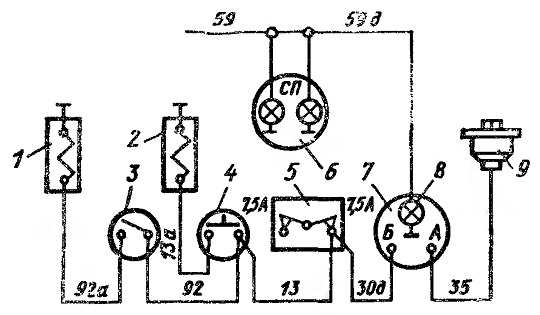

Рис. 26. Схема дополнительного электрооборудования:
1 — электромагнитный клапан; 2 — пусковой электромагнитный клапан; 3 — выключатель электромагнитного клапана; 4 — выключатель пускового клапана; 5 — предохранительный блок; 6 — спидометр;
7 — указатель давления газа;
8 — осветительная лампа; 9 —датчик давления газа
