СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ ЗИЛ-130
Система электрооборудования (рис. 107) автомобиля — однопроводная. С
массой соединены отрицательные полюсы источников и потребителей тока.
Отрицательный вывод аккумуляторных батарей соединяется с массой через
выключатель, поэтому все потребители электроэнергии работают только при
соединении батарей с массой автомобиля. Выключатель (рис. 108)
расположен на полу кабины слева от сиденья водителя. Для включения
аккумуляторной батареи нужно нажать кнопку выключателя до фиксации. Для
отключения аккумуляторной батареи следует надавить на фиксатор; при этом
остается включенным аварийное освещение.

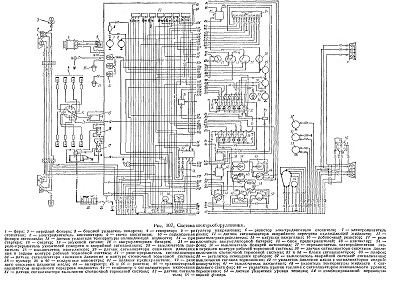

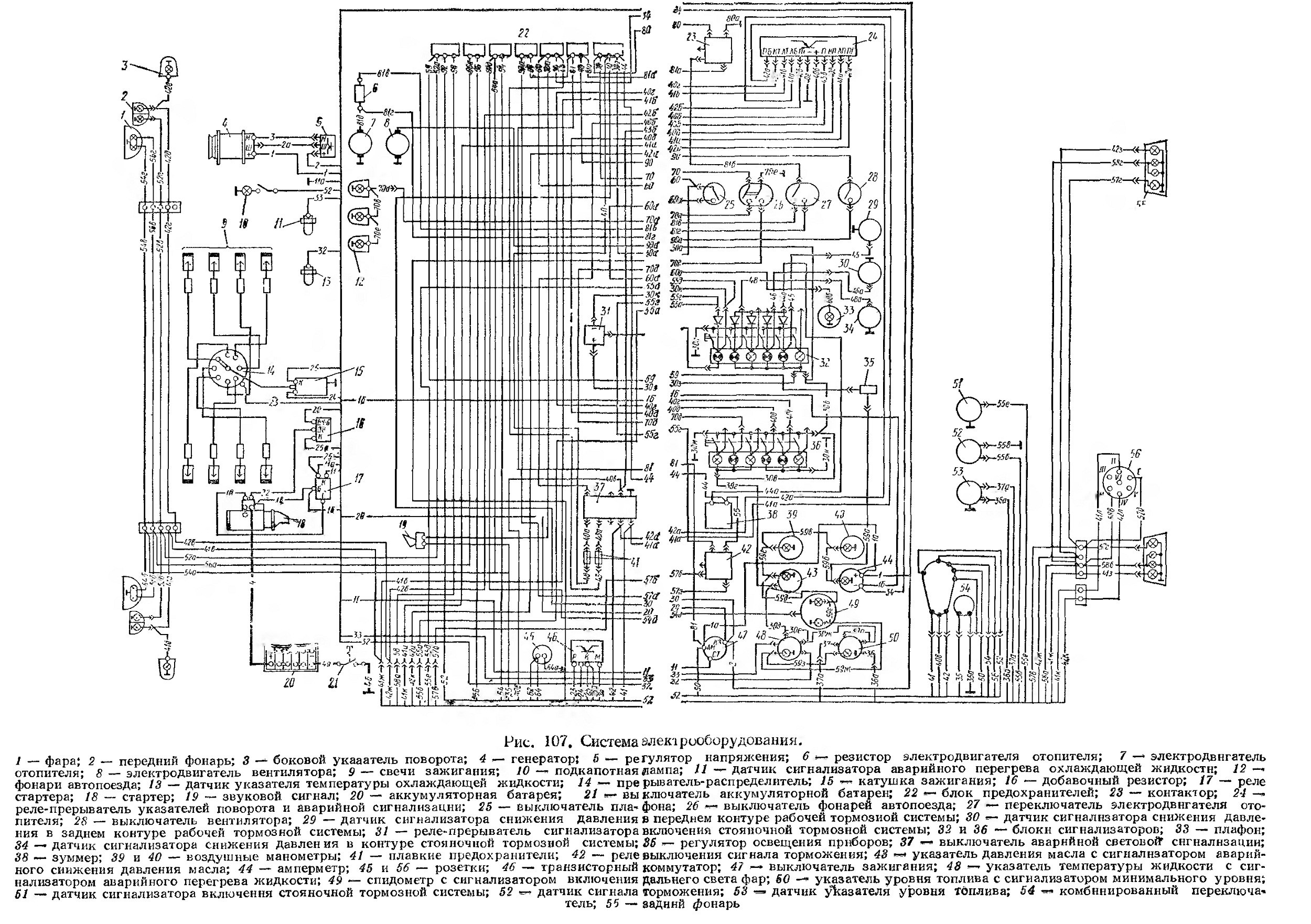

Рис. 107. Система электрооборудования

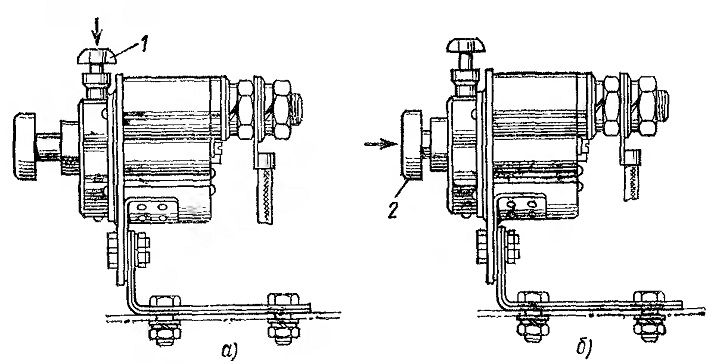

Рис. 108. Выключатель аккумуляторной батареи:
а — выключено; б — включено; 1 — фиксатор; 2 - кнопка
