Термостат двигателя автомобиля ЗИЛ-130

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ЗИЛ-130

Термостат двигателя автомобиля ЗИЛ-130

Термостат с твердым наполнителем помещен между верхним и нижним патрубками водяной рубашки. Термостат служит для ускорения

прогрева холодного двигателя и предохранения его от переохлаждения (рис. 33).

В радиатор необходимо заливать охлаждающую жидкость до нижнего торца его горловины. После пуска двигателя и работы его на режиме холостого хода около минуты нужно проверить уровень жидкости в радиаторе и при необходимости долить ее. В сильные морозы надо утеплять радиатор и внимательно следить за температурой охлаждающей жидкости. При работе непрогретого двигателя интенсивно изнашиваются поршневые кольца и цилиндры.

Для повышения надежности работы системы охлаждения и предохранения ее от замерзания во время сильных морозов рекомендуется применять специальную жидкость, не замерзающую при низкой температуре (антифриз). Охлаждающая жидкость ядовита, и поэтому необходимо соблюдать меры предосторожности при обращении с ней. Попадание даже небольшого количества этой жидкости в организм человека может вызвать тяжелое отравление.

При заливке охлаждающей жидкости надо следить, чтобы в системе охлаждения не образовалась воздушная пробка, мешающая заполнению системы. Во избежание этого нужно открыть сливной кран радиатора. Закрывать кран следует только после того, как из него начнет вытекать жидкость.

Охлаждающую жидкость из системы охлаждения надо сливать через три крана: кран патрубка радиатора и два крана рубашки блока цилиндров (при наличии подогревателя также через три крана: кран патрубка радиатора и два крана пускового подогревателя). Зимой после слива жидкости из системы необходимо закрывать кран отопителя кабины и открывать его снова только после пуска и прогрева двигателя.

Рукоятки управления кранов для слива охлаждающей жидкости выведены через первую поперечину рамы под буфер (рис. 34). Для слива жидкости из системы охлаждения надо повернуть на несколько оборотов рукоятку привода крана. Завертывать краны необходимо очень плотно. Кран котла подогревателя расположен непосредственно на котле.

После полного слива жидкости перед стоянкой автомобиля краны следует оставить открытыми. Если краны замерзнут в открытом положении, закрывать их надо после заливки жидкости при прогреве двигателя, когда из кранов потечет жидкость

При пуске двигателя в зимнее время необходимо внимательно следить за тепловым режимом работы двигателя Если двигатель холодный, то клапан термостата будет препятствовать поступлению охлаждающей жидкости в радиатор, пока она не прогреется в рубашке блока цилиндров; в этот период возникает опасность замерзания жидкости в радиаторе. Тем не менее удалять термостат из системы охлаждения двигателя ни при каких условиях эксплуатации автомобиля не рекомендуется.

Заливать холодную жидкость в горячий двигатель нельзя, так как это может привести к образованию трещин в рубашке блока, Следует

периодически проверять состояние клапанов пробки радиатора, следить за состоянием всех уплотнений, не допуская течи жидкости.

Запрещается пуск и кратковременная работа двигателя после слива охлаждающей жидкости для удаления ее остатка из системы, так как это может привести к разрушению уплотнительных резиновых колец гильз цилиндров, выпадению седел клапанов, прогоранию прокладки головки блока и короблению головки.

В летнее время необходимо следить за состоянием воздушных каналов сердцевины радиатора системы охлаждения и обязательно прочищать их при значительной засоренности. Систему охлаждения необходимо промывать первый раз после обкатки автомобиля (1000 км пробега), и далее два раза в год — весной и осенью.

Двигатель и радиатор надо промывать водой раздельно. Сначала следует промыть двигатель, а затем радиатор в направлении, обратном циркуляции воды в двигателе. С блока цилиндров надо снять патрубок вместе с термостатом, вывернуть из блока сливные краны (по одному с каждой стороны блока), открыть сливной кран патрубка радиатора. Затем воду под сильным напором нужно направить из шланга в отверстие патрубка термостата. Промывать систему следует до тех пор, пока из отверстий для сливных кранов не потечет чистая вода. Сливные краны необходимо прочистить и промыть каждый отдельно, проверить их исправность и установить на место.

Для промывки радиатора (после обкатки автомобиля радиатор можно не промывать) воду под напором направляют в его нижний патру-бок так, чтобы она выливалась через верхний патрубок (предварительно на патрубок нужно надеть шланг для отвода воды), при этом пробка радиатора должна быть закрыта. Когда сливаемая вода станет чистой, надо установить шланги, соединяющие блок цилиндров двигателя с радиатором.

Качество воды, применяемой для охлаждения двигателя, влияет на его работоспособность и долговечность. Если для охлаждения двигателя применяют чистую мягкую воду, то система охлаждения работает безотказно до капитального ремонта двигателя, при этом не требуется удалять накипь.

Накипь обладает очень плохой теплопроводностью, поэтому при наличии даже незначительного слоя накипи на внутренних поверхностях системы охлаждения отвод теплоты резко ухудшается. Накипь опасна еще

и тем, что, отслаиваясь, она может засорить проходные отверстия сливных кранов, мешая сливу, зимой это приводит к замерзанию охлаждающей жидкости в рубашке блока и разрушению блока цилиндров.

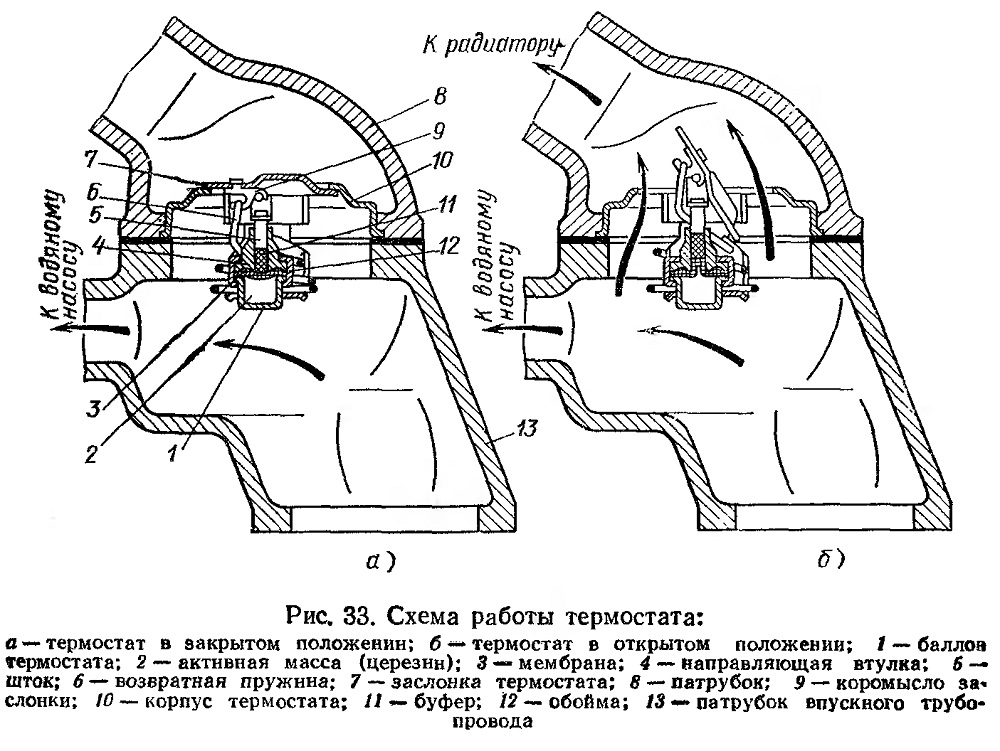

Рис. 33. Схема работы термостата

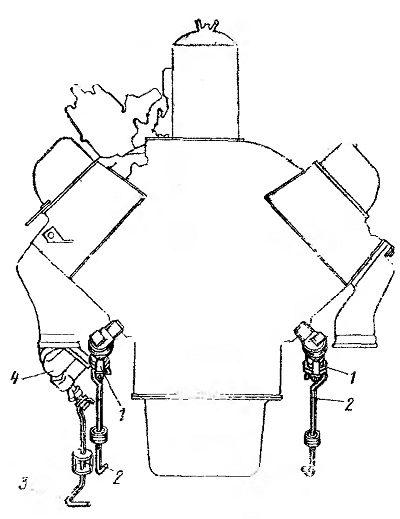

Рис. 34. Схема дистанционного управления сливными кранами:
1 — сливные крапы; 2 — рукоятки привода сливных кранов; S — рукоятка привода сливного крана патрубка радиатора; 4 ~ сливной кран патрубка радиатора

Если в источнике водоснабжения вода жесткая, то воду перед заливкой в систему охлаждения двигателя необходимо смягчить (удалить соли кальция и магния) одним из следующих способов.

Первый способ — кипячение воды в течение 30—40 мин. Котлы для кипячения воды могут быть самой различной конструкции. Часть солей оседает на стенках котла, а часть собирается в шламоотстойнике, установленном на пути движения горячей воды.

Второй способ — добавление к воде технического трилона. Трилон — порошок белого цвета, не ядовит, легко растворяется в воде, не вызывает вспенивания ее при нагреве и кипячении. Излишнее количество трилона не оказывает вредного влияния на детали системы охлаждения.

Третий способ — химический. При этом способе смягчения воды требуются специальные очистные установки. Смягчают воду с помощью натрийкатионитных фильтров. Такие фильтры различных размеров и пропускной способности выпускает промышленность.

В случае отложения накипи, а также при обнаружении в воде значительного количества продуктов коррозии систему охлаждения надо

промыть следующим образом. Залить воду, в 1 л которой предварительно растворяют 20 г технического трилона. После одного дня работы автомобиля (не менее 6—7 ч) этот раствор слить и залить свежий, менять раствор в течение 4—5 дней. После окончания промывки систему охлаждения залить водой, содержащей в 1 л 2 г трилона.
