ОСВЕЩЕНИЕ И СВЕТОВАЯ СИГНАЛИЗАЦИЯ АВТОМОБИЛЕЙ ЗИЛ-133



Приборы освещения и световой сигнализации автомобилей ЗИЛ-133

К таким приборам относятся фары головного света, противотуманные фары, передние фонари (подфарники), задние фонари, фонари заднего хода, указатели поворота, опознавательные фонари автопоезда, лампы освещения шкал приборов, плафон освещения кабины, контрольные лампы включения дальнего света, сигнализаторы аварийного падения давления масла в двигателе, аварийного перегрева охлаждающей жидкости, резерва топлива, блоки контрольных (сигнальных) ламп и лампа освещения двигателя (подкапотная лампа).

Фары, головного света. На автомобиле 311Л-133Г2 установлены фары ФГ122ГВ, а на 31-1Л-133ВЯ, -133ГЯ — ФГ150Г. Отличаются эти фары способом подключения в схеме автомобиля. Фара ФГ150Г имеет штекерную колодку на корпусе, а фара ФП22ГВ — два провода с кольцевыми наконечниками.

Обе фары имеют один оптический элемент ФГ140 с двухнитевой лампой, с европейским асимметричным светораспреде-лением ближнего света. Оптический элемент состоит из стального отражателя, приклеенного к нему рассеивателя, лампы и пылеотражателя. На лампу, закрепленную в отражателе пружинами, надевается специальная штекерная колодка, которая проводами соединяется со штекерной колодкой на корпусе фары.

Лампа имеет две нити накала. Нить 45 Вт расположена в фокусе отражателя и дает сильный луч света — дальний свет. Нить ближнего света (40 Вт) закрыта снизу металлическим экраном для ограничения распространения света вверх.

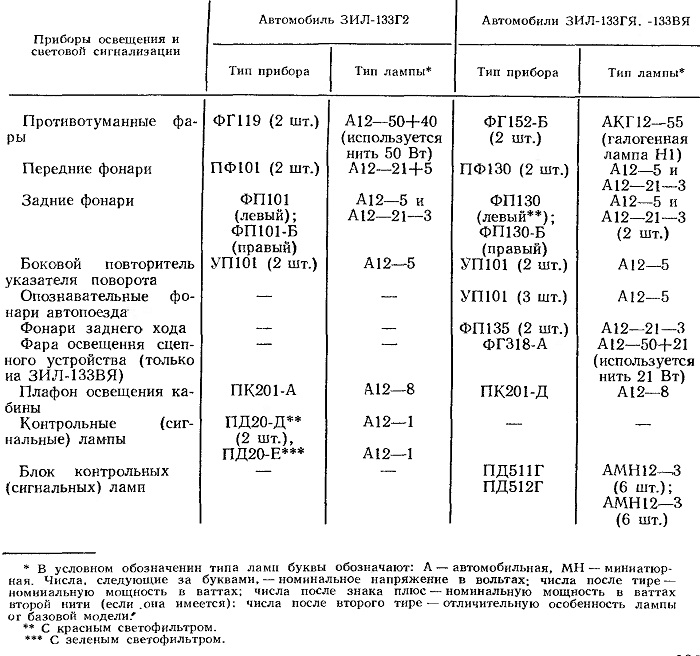

Остальные приборы освещения и световой сигнализации внесены в табл. 14.8.









Таблица 14.8
