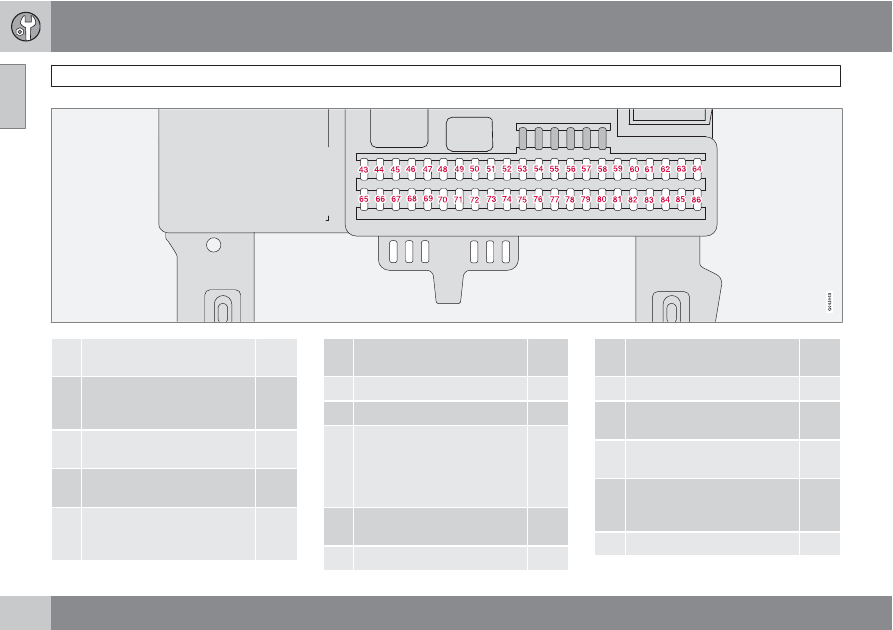

09 Уход и техобслуживание

 Предохранители

09

277

Блок реле/предохранителей в салоне

G020601

В блоке находятся 50 гнезд предохраните-
лей. Предохранители находятся под отде-
лением для перчаток. Там же предусмот-
рены гнезды для резервных предохраните-
лей. Инструмент для замены предохраните-
лей находится в блоке реле/предохраните-
лей в двигательном отсеке, см. стр. 273.

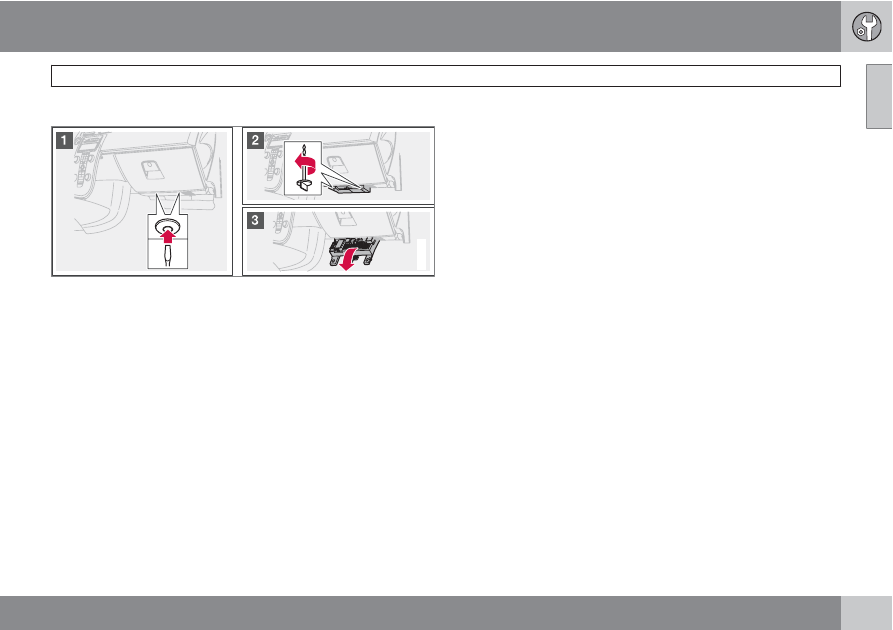

Замена предохранителей

1.

Снимите внутреннюю обивку, закры-
вающую блок предохранителей, утопив
сначала центральный штифт примерно
на один см в крепежном пистоне (1),
затем выньте пистон.

2.

Поворотом против часовой стрелки сни-
мите оба барашковых винта (2) (удержи-
вающих блок предохранителей).

3.

Наполовину опустите блок предохрани-
телей (3). Вытяните его в направлении
кресла до упора. Полностью опустите
его. Блок предохранителей можно снять
полностью.

4.

Закройте блок предохранителей в
обратном порядке.

5.

Полностью выньте центральный штифт
из крепежного пистона, закрепите при
помощи крепежного пистона облицовку
и вдавите штифт обратно в крепежный
пистон. Крепежный пистон расшир-
яется и удерживает облицовку на месте.

09 Уход и техобслуживание

Предохранители

09

278

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

43.

Телематика*, Звуковоспро-
изведение, RTI*, Bluetooth*

15 A

44.

Система SRS, модуль управ-
ления двигателем (5-цил.,
DRIVe)

10 A

45.

Электрическое гнездо в
салоне

15 A

46.

Освещение салона, перча-
точного ящика и порогов

5 A

47.

Освещение салона, дистан-
ционное устройство для
открытия ворот гаража*

5 A

48.

Омыватель, очиститель
заднего стекла

15 A

49.

Система SRS

10 A

50.

Резервное гнездо

–

51.

Элемент РТС подогрева воз-
духа*, катушка реле топлив-
ного фильтра с электропо-
догревом (5-цил. дизель),
AWD

10 A

52.

Модуль управления транс-
миссии, система ABS

5 A

53.

Сервоусилитель руля

10 A

54.

Помощь при парковке*, ксе-
нон*

10 A

55.

Модуль управления Keyless*

20 A

56.

Дистанционное приемное
устройство, сирена*

10 A

57.

Диагностическая розетка,
контакт стоп-сигналов

15 A

58.

Дальний свет фар справа,
катушка реле дополнитель-
ных фар*

7,5 A

59.

Дальний свет фар, слева

7,5 A

09 Уход и техобслуживание

 Предохранители

09

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

279

60.

Обогрев кресла на стороне
водителя

15 A

61.

Обогрев кресла на стороне
пассажира

15 A

62.

Люк в крыше*

20 A

63.

Питание задней двери, пра-
вая сторона

20 A

64.

Резервное гнездо

–

65.

Аудиосистема, информа-
ционная система

5 A

66.

Аудиосистема, информа-
ционная система, климати-
ческая установка

10 A

67.

Резервное гнездо

–

68.

Система поддержания
постоянной скорости

5 A

69.

Климатическая установка,
датчик дождя, кнопки
систем BLIS*, помощи при
парковке*, DRIVe

5 A

70.

Резервное гнездо

–

71.

Резервное гнездо

–

72.

Резервное гнездо

–

73.

Люк в крыше*, консоль осве-
щения салона, система
напоминания о ремнях безо-
пасности сзади, защита от
ослепления внутреннего
зеркала заднего вида*

5 A

74.

Топливный насос

15 A

75.

Резервное гнездо

–

76.

Резервное гнездо

–

77.

Электрическое гнездо в гру-
зовом отделении, модуль
управления дополнитель-
ного оборудования*

15 A

78.

Резервное гнездо

–

79.

Фонарь заднего хода,
защита от ослепления внут-
реннего зеркала заднего
вида (сигнал)

5 A

80.

Резервное гнездо

-

81.

Питание задней двери,
левая сторона

20 A

82.

Питание правой передней
двери

25 A

83.

Питание левой передней
двери

25 A

84.

Кресло пассажира с элек-
троприводом

25 A

85.

Кресло водителя с электро-
приводом

25 A

86.

Освещение салона, освеще-
ние в грузовом отделении,
кресла с электроприводом,
указатель уровня топлива
(2.0F)

5 A

10 Информационная система

Общие сведения

10

282

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

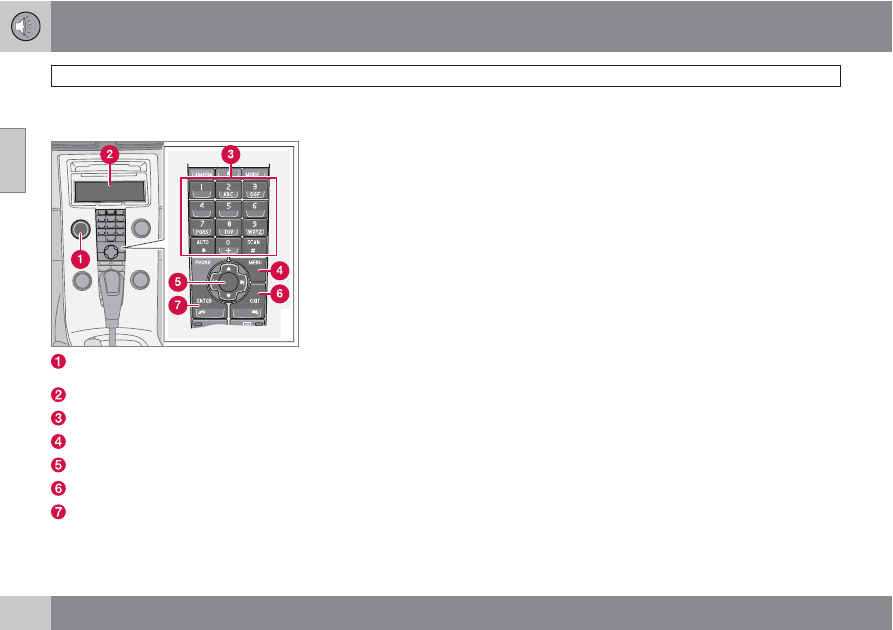

Информационно-развлекательная
система

G020245

POWER – Нажимная кнопка, аудиосис-
тема вкл/выкл

Дисплей

Клавиатура

MENU – Вход в систему меню

Кнопки джойстика

EXIT – Выход из системы меню

ENTER – Выбрать/активировать/отклю-
чить

В информационно-развлекательную
систему интегрированы функции звуковос-
произведения и телефона*. С этой системой
можно легко работать с панели управления
и с клавиатуры* на рулевом колесе, см.
стр. 80. На дисплее (2) показываются сооб-
щения и информация о действующей функ-
ции.

Система звуковоспроизведения

Вкл/Выкл

POWER (1) включает/выключает аудиоси-
стему. Если аудиосистема включена в
момент поворота дистанционного ключа в
положение 0, она продолжает работать до
момента, когда дистанционный ключ извле-
кается из замка запуска. Аудиосистема
запускается автоматически, когда дистан-
ционный ключ поворачивается в положение
I в следующий раз.

Использование меню

Часть функций информационно-развлека-
тельной системы управляется в системе
меню. Действующий уровень меню показы-
вается наверху справа на дисплее.
Варианты выбора меню показываются в
центре дисплея.

•

MENU (4) – вход в систему меню.

•

Вверх/вниз при помощи джойстика (5)
переход между выборами меню.

•

ENTER (7) – выбирает/активирует/отме-
няет выбор меню.

•

EXIT (6) – возврат на один уровень по
структуре меню. Длительное нажатие на
EXIT – выход из системы меню.

Ускоренный выбор

Выборы в меню пронумерованы и могут
выбираться непосредственно с клавиатуры
(3). Сначала нажмите MENU, а затем цифру/
цифры выбора меню.
