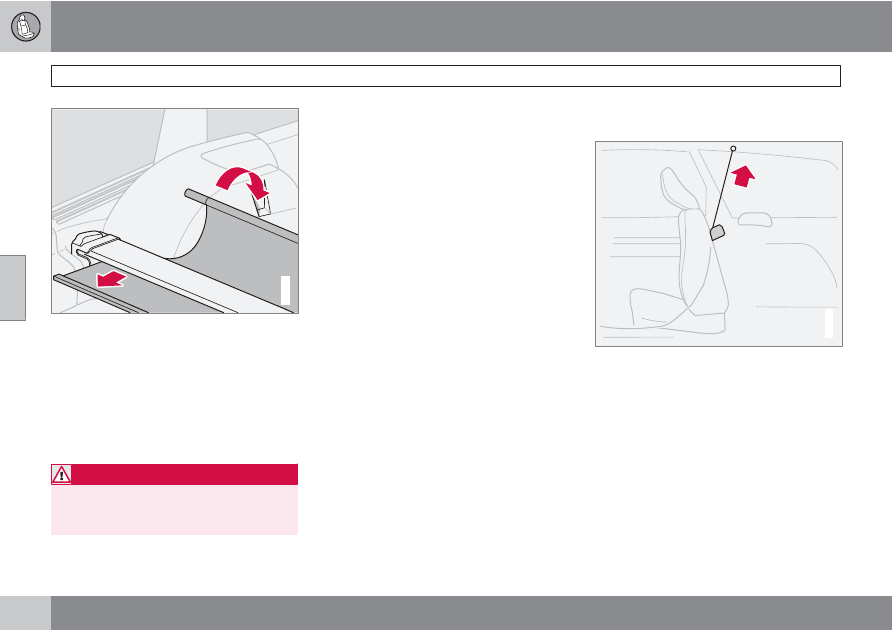

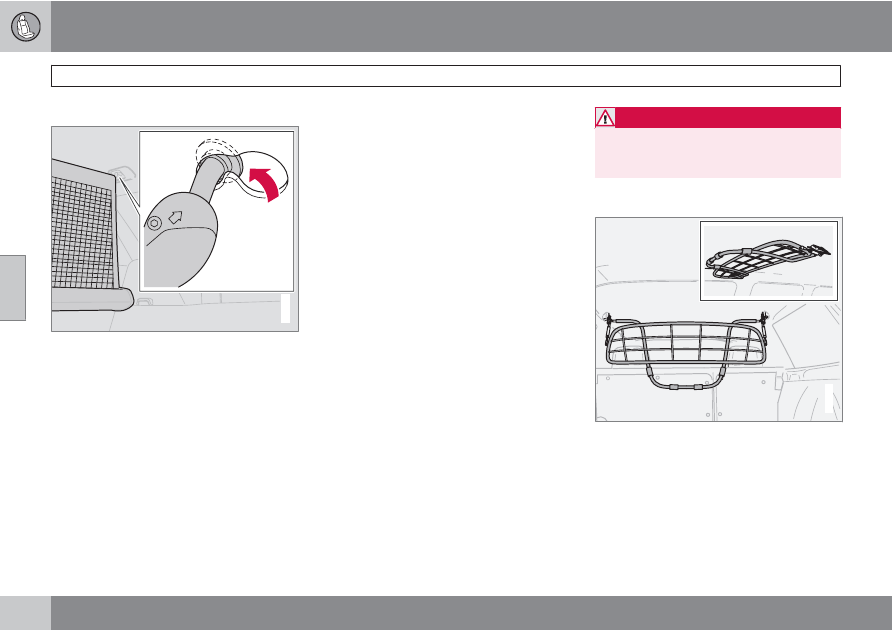

04 Интерьер салона

Грузовое отделение

04

132

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

Защитная сетка*

G020768

Вытягиваемый футляр для хранения съем-
ной защитной сетки монтируется на задней
стороне спинки сидения.

Использование защитной сетки при
поднятых спинках сидения.

1.

Вытяните защитную сетку назад. Вытя-
ните и удерживайте правое крепление,
заведите это крепление в заднюю
выемку большего размера в заднем
креплении потолочной панели. Затем
переместите крепление в переднюю
выемку. Крепление следует вдавить в
выемку так, чтобы "выступ" прошел

через сужение между передней и задней
выемкой.

2.

Проделайте аналогичные действия на
другой стороне. Крепления сетки втяги-
ваются пружиной, сетка растягивается
в направлении левого крепления и уста-
навливается на место.

3.

Убедитесь, что крепления защитной
сетки установлены правильно в пото-
лочных креплениях.

Использование при сложенных
спинках сидений

Защитную сетку можно также использовать
при сложенных спинках сидений. Для этого
используются передние крепления в пото-
лочной панели.

Снятие защитной сетки

1.

Переместите назад в большую выемку
одно из креплений сетки и вытяните его.

2.

Точно так же освободите другое крепле-
ние.

Снятие кассеты для хранения
багажной сетки.

1.

Опустите спинку сидения целиком.

2.

Переместите футляр назад, пока он не
освободится из креплений.

ПРЕДОСТЕРЕЖЕНИЕ

Груз в грузовом отделении должен быть
надежно закреплен даже, если защитная
сетка установлена правильно.

Защитная решетка*

G014730

Защитная решетка не позволяет грузу или
домашним животным переместиться в
салон при резком торможении. Защитная
решетка должна всегда в целях безопас-
ности правильно закрепляться и фиксиро-
ваться.

04 Интерьер салона

 Грузовое отделение

04

``

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

133

Складывание

Если защитная решетка Вам мешает, ее
можно откинуть к потолку:

1.

Возьмитесь за ручку внизу дуги защит-
ной решетки.

2.

Потяните назад и вверх. Затем отпус-
тите. Газовые амортизаторы не дадут
решетке упасть вниз.

Установка решетки производится в обрат-
ном порядке.

Снятие

Снять защитную решетку можно следующим
образом:

1.

Немного наклоните вперед спинку
заднего сидения (для снятия нагрузки с
газовых амортизаторов).

2.

Снимите защитные колпачки с гаек,
удерживающих с двух сторон защитную
решетку.

3.

Выверните гайки так, чтобы резьбы ока-
зались на одном уровне с краем гайки.

4.

Поверните решетку в автомобиле
немного назад так, чтобы она не
застряла в обивке. Не наклоняйте
решетку слишком сильно, так как ее
может заклинить, и Вам будет трудно ее
вытянуть.

5.

Проделайте аналогичную работу с дру-
гим креплением и затем осторожно
выньте решетку из автомобиля.

Крепление

Для монтажа защитной решетки:

1.

Следуйте мануалм в обратном
порядке.

2.

Затяните обе гайки с моментом 24 Нм.

Обратитесь в мастерскую, если у Вас есть
сомнения относительно снятия и установки
защитной решетки – рекомендуется офи-
циальная станция техобслуживания Вольво.

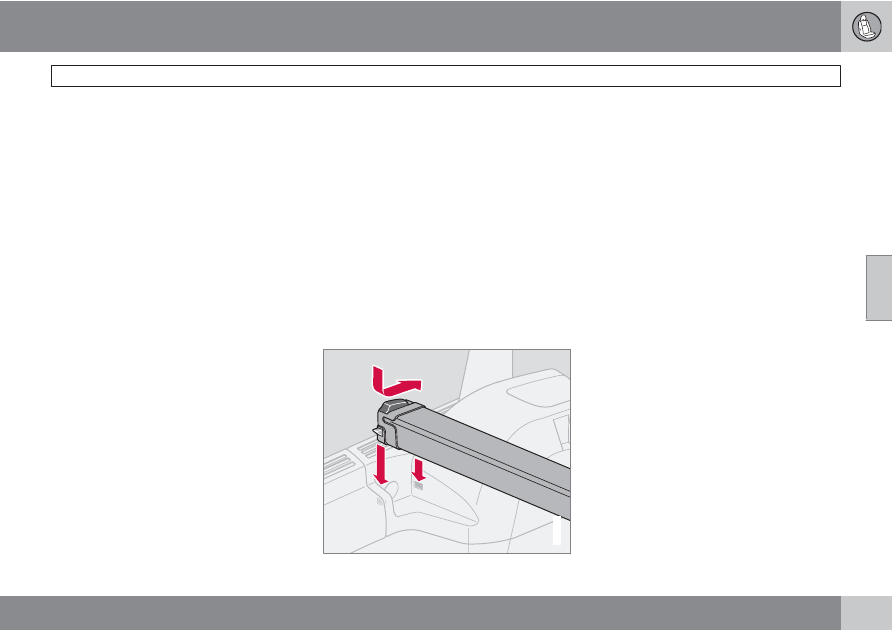

Защитная шторка*

G020766

Защитная шторка.

Установка защитной шторки.

Для установки защитной шторки проде-
лайте следующее:

1.

Переместите переднюю часть шторки
назад/за кассету.

2.

После этого установите защитную
шторку в пазы боковых панелей в глу-
бине грузового отделения.

3.

Потяните кнопку вперед, чтобы втянуть
зажимные собачки. Затем надавите на
шторку вниз в паз.

4.

Кнопка спружинивает назад, когда
защитная шторка устанавливается на
место.

5.

Повторите действия с противополож-
ной стороны.

04 Интерьер салона

Грузовое отделение

04

134

G020767

6.

Проверьте, чтобы защитная шторка
была надежно закреплена в грузовом
отделении.

7.

Установите переднюю часть защитной
шторки в клиновидные пазы боковых
стоек вплотную к заднему сидению.

8.

После этого защитную шторку можно
использовать.

ПРЕДОСТЕРЕЖЕНИЕ

Не кладите посторонние предметы
сверху на защитную шторку или ее
переднюю часть.

Использование

Протяните защитную шторку поверх багажа
и закрепите крюки в пазах задних стоек гру-
зового отделения.

Снятие защитной шторки.

1.

Поднимите переднюю часть защитной
шторки, переместите ее назад и пусть
она висит свободно.

2.

Переместите кнопку вперед, поднимите
один край защитной шторки. Анало-
гично повторите с противоположной
стороны. Затем снимите защитную
шторку.

Использование защитной сетки
вместе с защитной шторкой

G020769

1.

Немного опустите вперед спинки сиде-
ний, чтобы получить доступ к футляру
для хранения защитной сетки. Начните
с 40 %-ой части.

2.

Вытяните защитную сетку назад под
наклоном.

3.

Откиньте на место спинки сидений.

4.

Подвесьте сетку на крюки в крепления
потолочной панели согласно описанию,
приведенному для сложенных спинок
сидений.

04 Интерьер салона

 Грузовое отделение

04

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

135

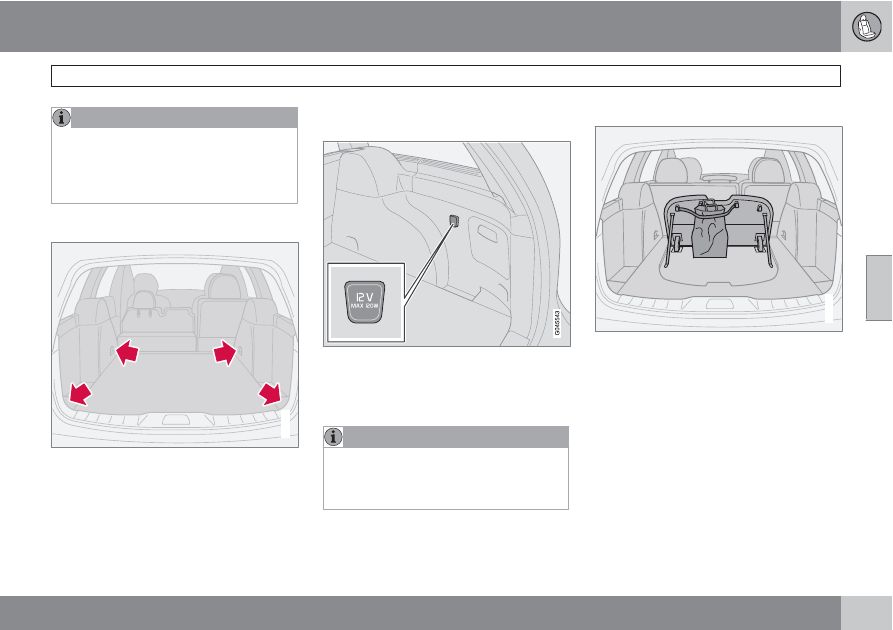

ВНИМАНИЕ

После установки спинки сидения
обратно в вертикальное положение
красный индикатор не должен быть
виден. Если он виден, спинка сидения не
зафиксирована.

Проушины для крепления груза*

G014757

Крепежные проушины служат для крепле-
ния багажных ремней или сеток, предназна-
ченных для фиксации груза в грузовом
отсеке.

Электрическое гнездо в грузовом
отделении*

Чтобы получить доступ к электрическому
гнезду, откиньте крышку. Питание на гнездо
подается независимо от того, включено
зажигание или нет.

ВНИМАНИЕ

Помните, что использование электриче-
ского гнезда с выключенным двигателем
ведет к риску разряжения пускового
аккумулятора автомобиля.

Держатель продуктовых сумок*

G014756

Держатель для пакетов удерживает пакеты
на месте и не позволяет им опрокинуться и
рассыпать или разлить содержимое по гру-
зовому отделению.

1.

Откиньте вверх крышку в грузовом
отделении.

2.

Закрепите багажной лентой сумки.
