WAVEFORMS - INJECTOR PATTERN TUTORIAL

         VOLTAGE WAVEFORM SAMPLES

         EXAMPLE #1 - VOLTAGE CONTROLLED DRIVER

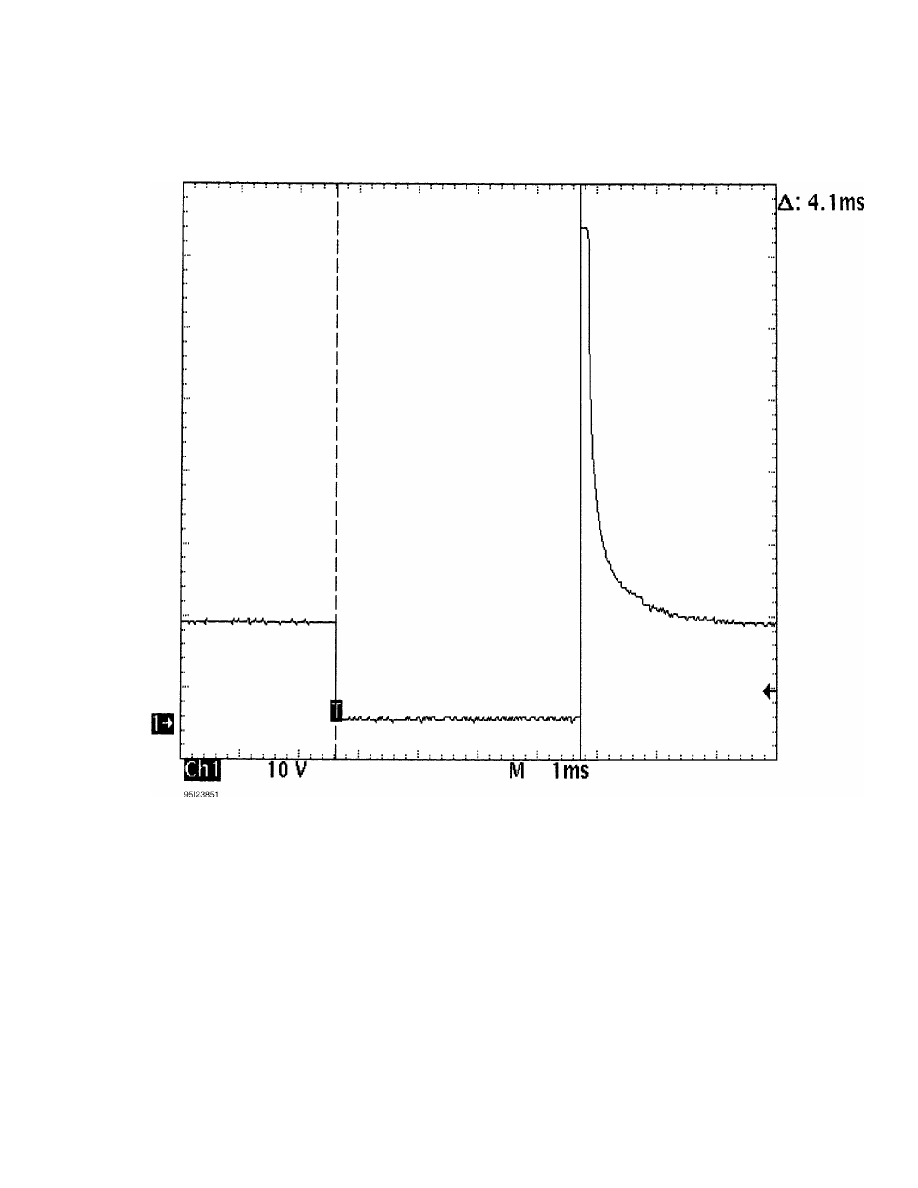

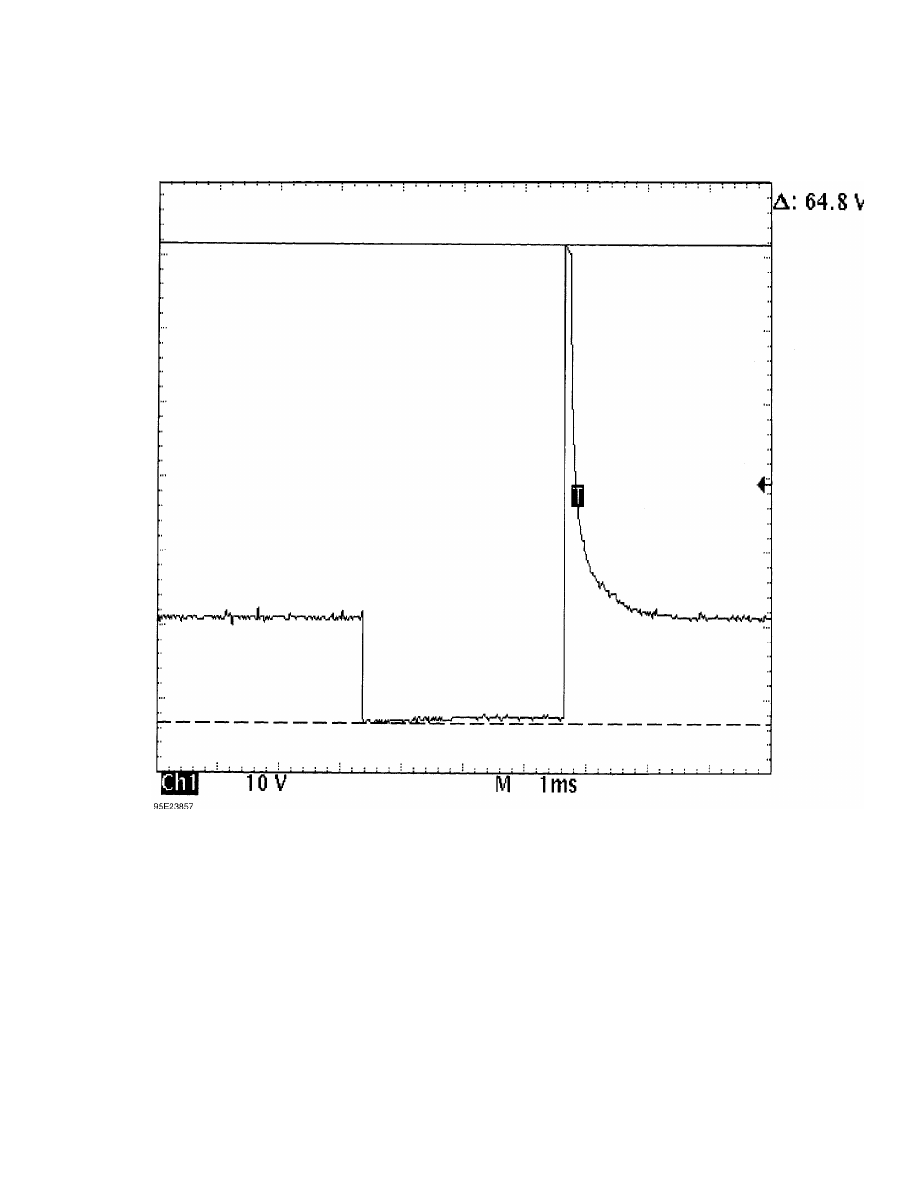

         These two known-good waveform patterns are from a Ford 4.6L
V8 VIN [W].  Fig. 18 illustrates the 64 volt inductive kick on this
engine, indicating no clamping is occurring. The second pattern,
Fig. 19, was taken during hot idle, closed loop, and no load.

WAVEFORMS - INJECTOR PATTERN TUTORIAL

WAVEFORMS - INJECTOR PATTERN TUTORIAL

         EXAMPLE #2 - VOLTAGE CONTROLLED DRIVER

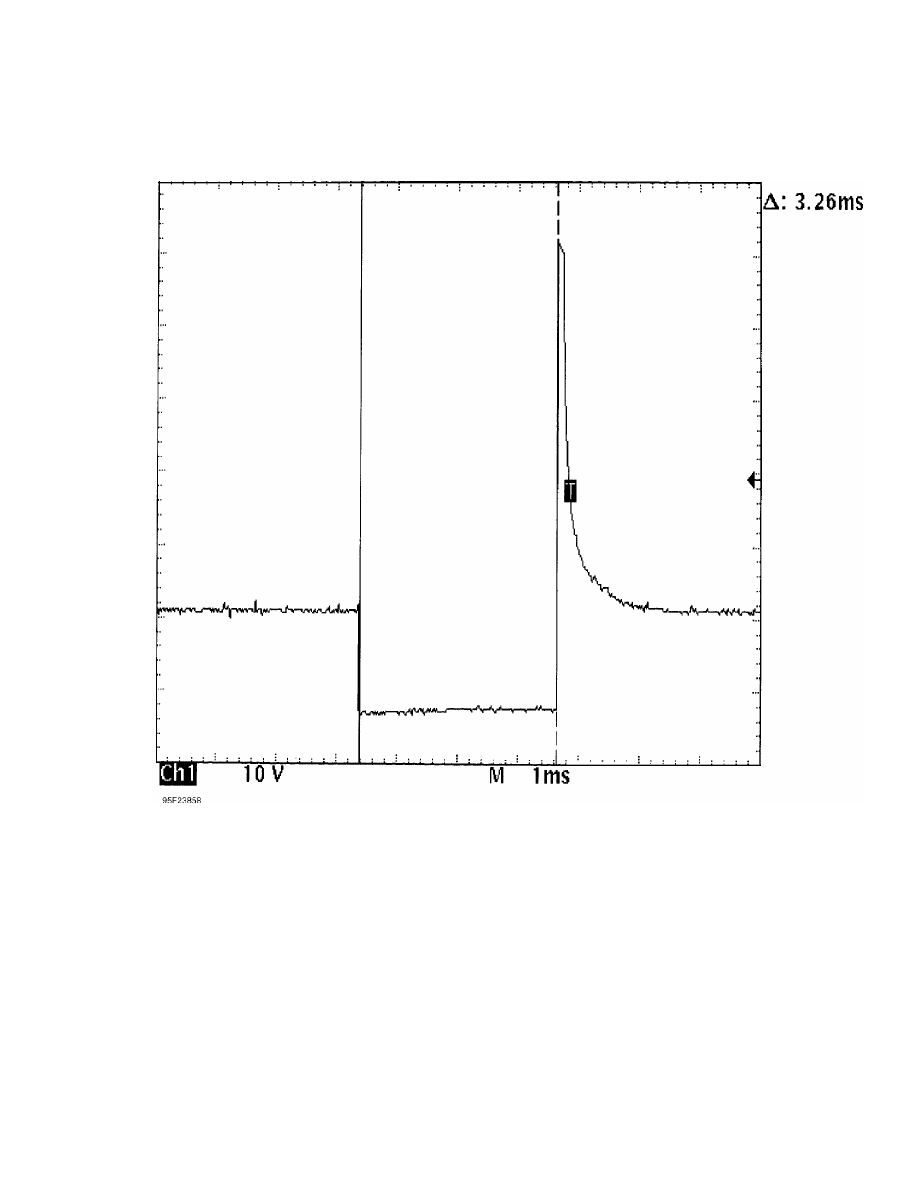

         The known-good waveform pattern in Fig. 20 is from a GM 3.8L
V6 PFI VIN [3]. It was taken during hot idle, closed loop and no load.

WAVEFORMS - INJECTOR PATTERN TUTORIAL

         EXAMPLE #3 - VOLTAGE CONTROLLED DRIVER

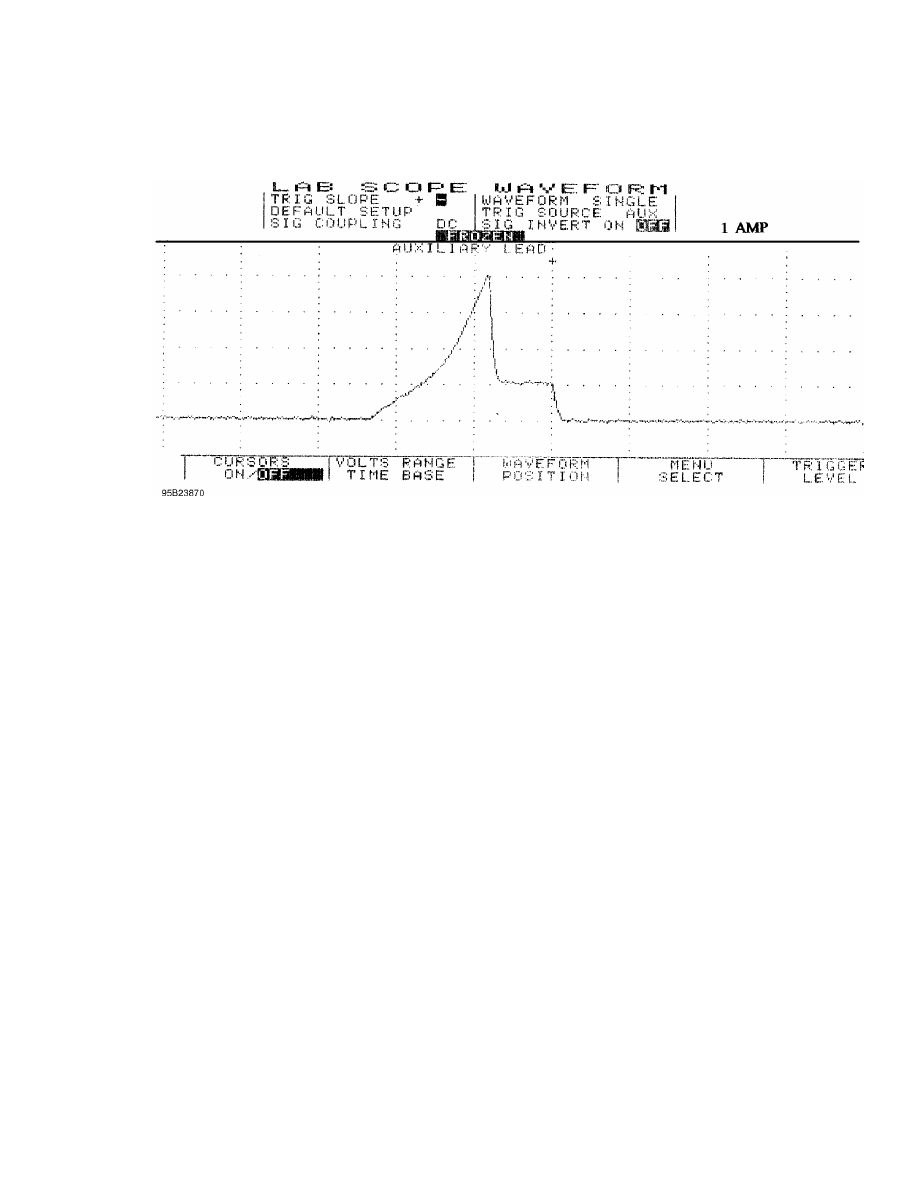

         This known-good waveform pattern, Fig. 21, is from a GM 5.0L
V8 TPI VIN [F]. It was taken during hot idle, closed loop and no load.
