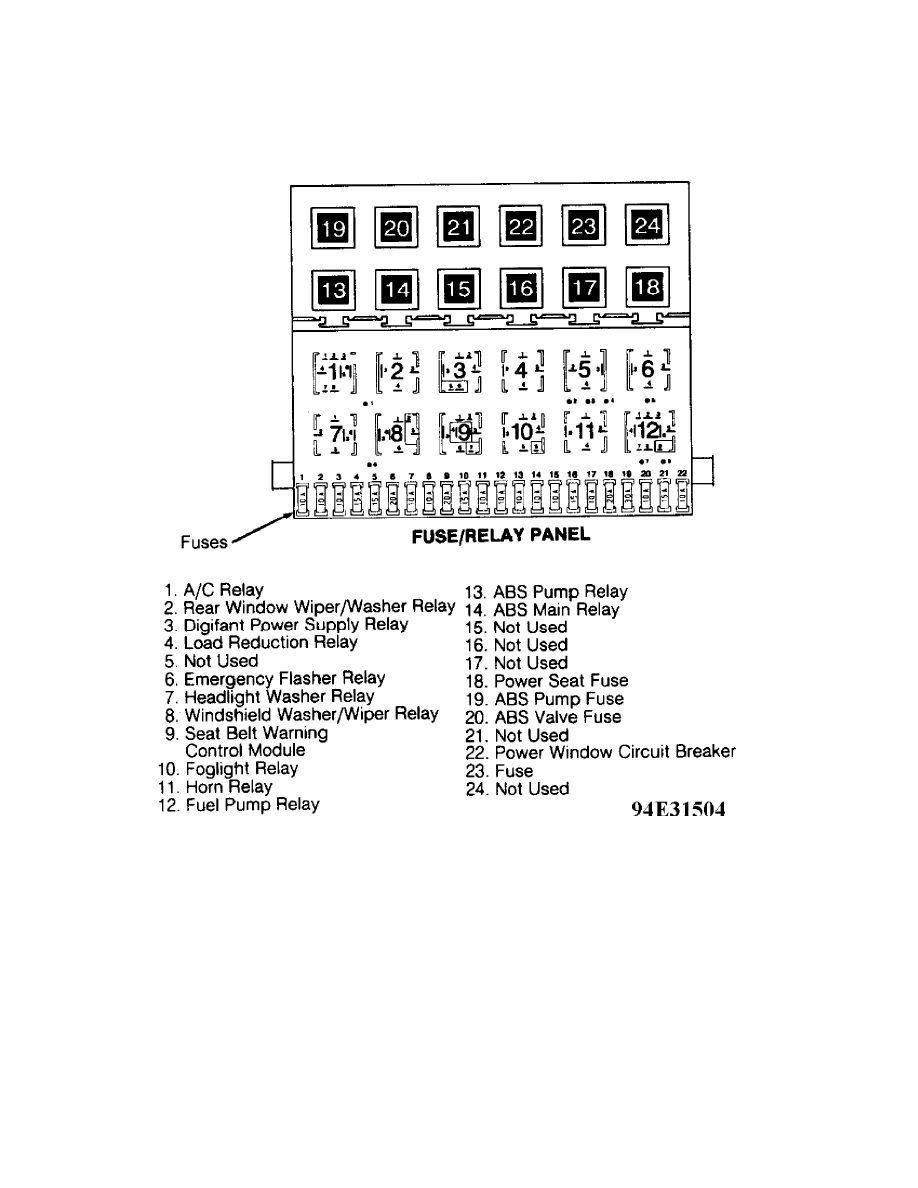

ELECTRICAL COMPONENT LOCATOR

A/C Clutch Relay                        Mounted on top left of
                                        radiator fan shroud.

ELECTRICAL COMPONENT LOCATOR

Aux. Coolant Pump Control

ELECTRICAL COMPONENT LOCATOR

ELECTRICAL COMPONENT LOCATOR

Cooling Fan Relay (2nd. Stage)          Mounted on top left of
                                        radiator fan shroud.
