Courtesy of VOLKSWAGEN OF AMERICA, INC.

Identifying 1st and 2nd gear synchro-rings

Fig. 123: Identifying 1st And 2nd Gear Synchro-Rings
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

1st gear synchro-ring: 3 x 1/2 ground-down half teeth (arrow)

z

2nd gear synchro-ring: 3x1/2 ground down half teeth (arrow) or 2 ground-down half teeth

Only the version with 2x1/2 ground-down half teeth is available as a spare part for the 2nd gear synchro-
ring.

Distinguishing 1st and 2nd gear synchro-rings

NOTE:

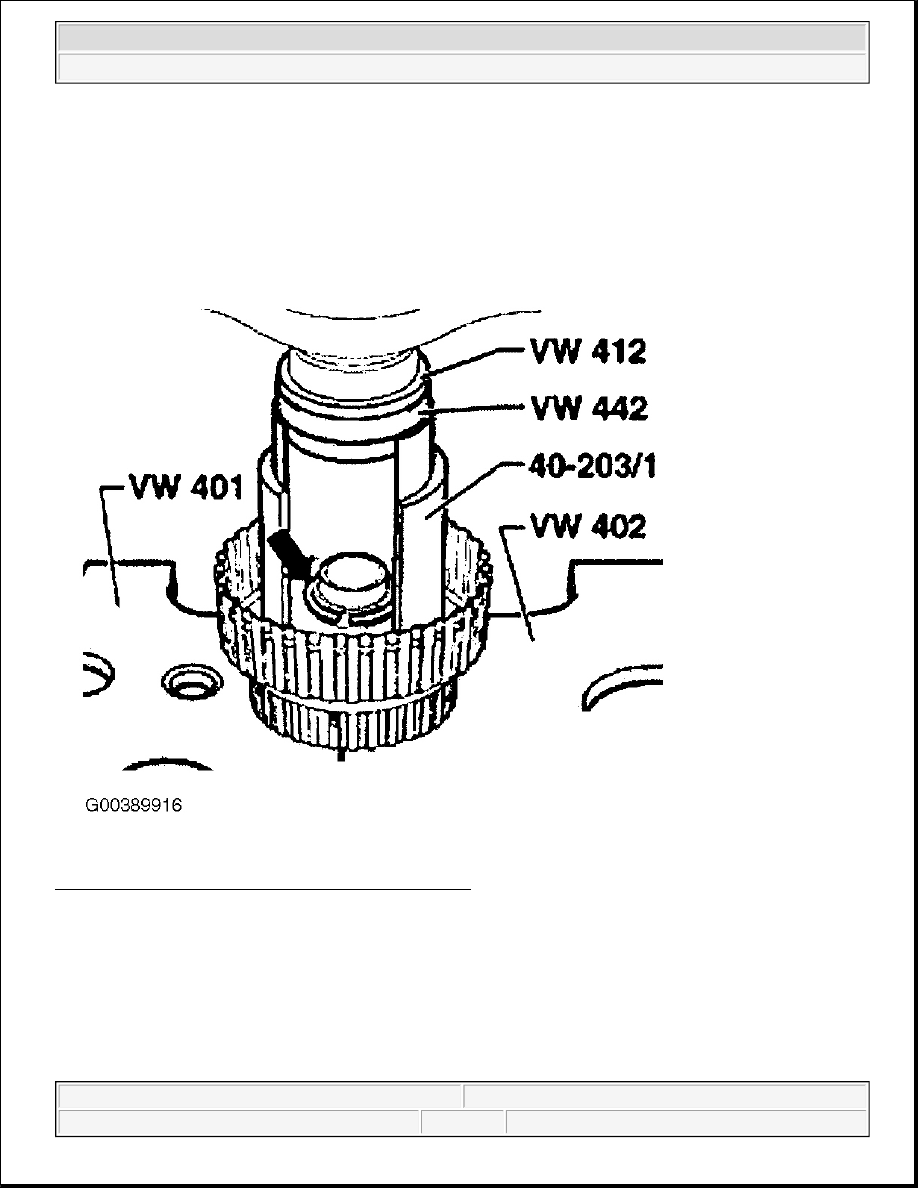

Before pressing on, place 1st gear synchro-ring on 1st gear wheel.



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Fig. 124: Distinguishing 1st And 2nd Gear Synchro-Rings
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

1st gear synchro-ring - no recesses

z

2nd gear synchro-ring - three recesses (arrows)

Checking 2nd gear synchro-ring for wear



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



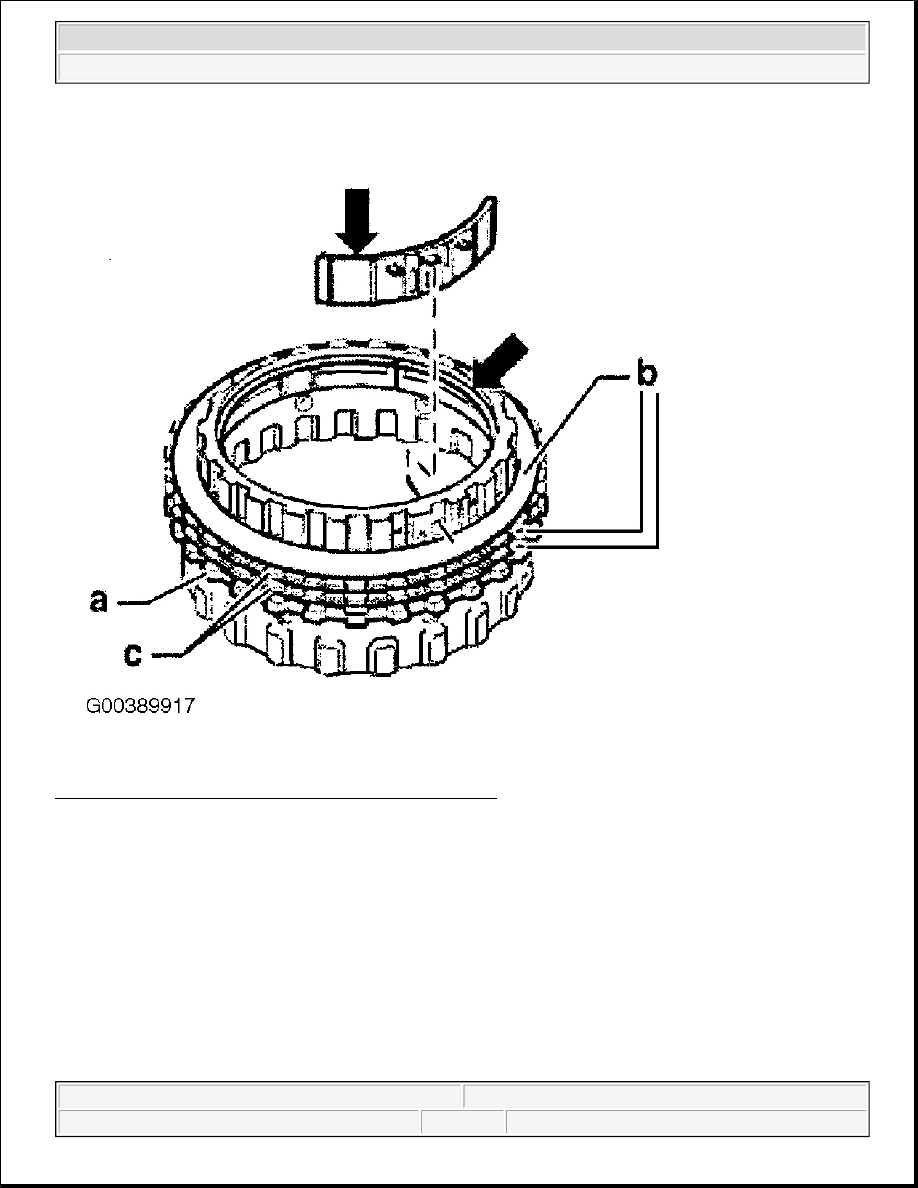

Fig. 125: Checking 2nd Gear Synchro-Ring For Wear
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Press synchro-ring, outer-ring and inner-ring onto gear wheel cone and measure gap "a" with feeler
gauge.

2ND GEAR SYNCHRO-RING GAP DIMENSIONS WEAR LIMIT

Gap "a"

New dimension

Wear limit

2nd gear

1.2 ... 1.8 mm

0.5 mm



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle



Installation position outer-ring

Fig. 126: Installation position outer-ring
Courtesy of VOLKSWAGEN OF AMERICA, INC.

The lugs (arrows) face to 1st gear -A-

Checking inner ring for wear



2003 Volkswagen New Beetle GLS

1998-2004 TRANSMISSION 5 Spd. Manual Transmission 02J - New Beetle
