Fig. 159: Overview Of Final Drive
Courtesy of VOLKSWAGEN UNITED STATES, INC.

INPUT GEAR, REMOVING AND INSTALLING

Number of input gear teeth varies based on transmission code. For correct number used, see CODE
LETTERS, TRANSMISSION APPLICATION, RATIOS, EQUIPMENT
 .

Special Tools And Equipment

z

VW 402 Thrust plate

z

VW 407 Press tool

z

VW 771 Multi-purpose tool

z

30-205 Thrust plate

z

40-21 Press tool

z

40-105 Thrust plate

z

VAG 1582 Tapered roller bearing puller

z

VAG 1582/3 Grip

z

VAG 1576 Torque wrench



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

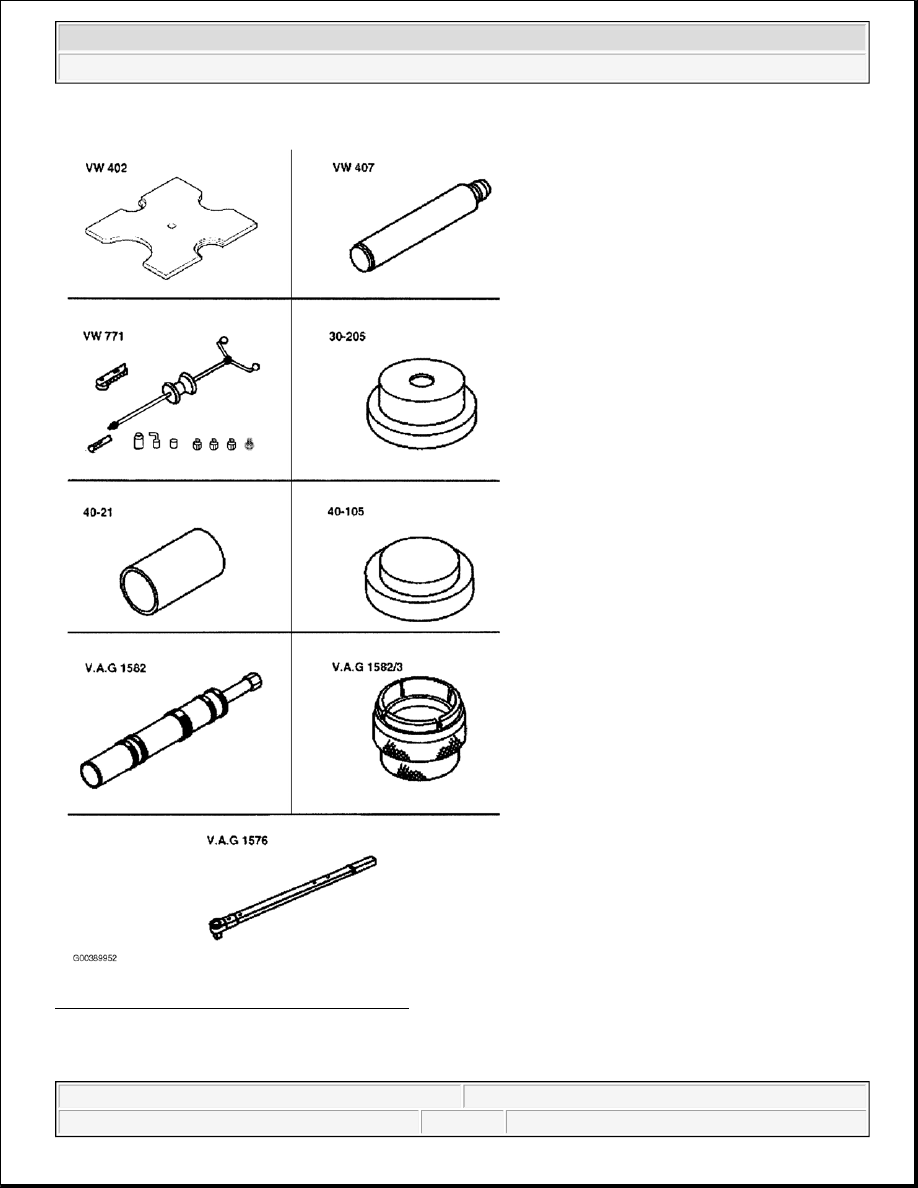

Fig. 160: Identifying Input Gear Special Tools
Courtesy of VOLKSWAGEN UNITED STATES, INC.

NOTE:

For transmissions produced from 04.98, the tool for removing the tapered roller



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M



bearings in the final drive and differential is VAG 1582/8.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

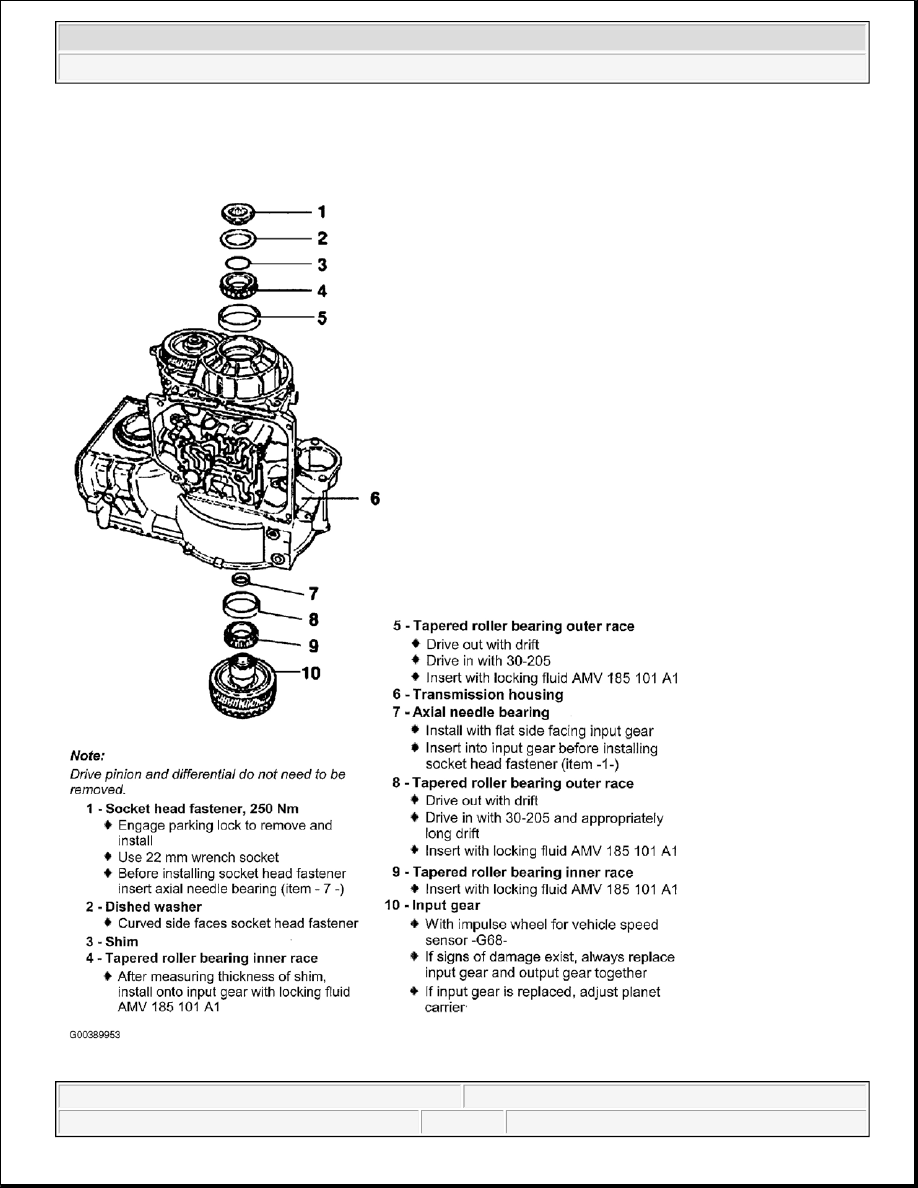

Fig. 161: Exploded View Of Input Gear Components
Courtesy of VOLKSWAGEN UNITED STATES, INC.


Pulling Off Tapered Roller Bearing Inner Race

Place thrust plate 40-105 on input gear. See Fig. 162 .

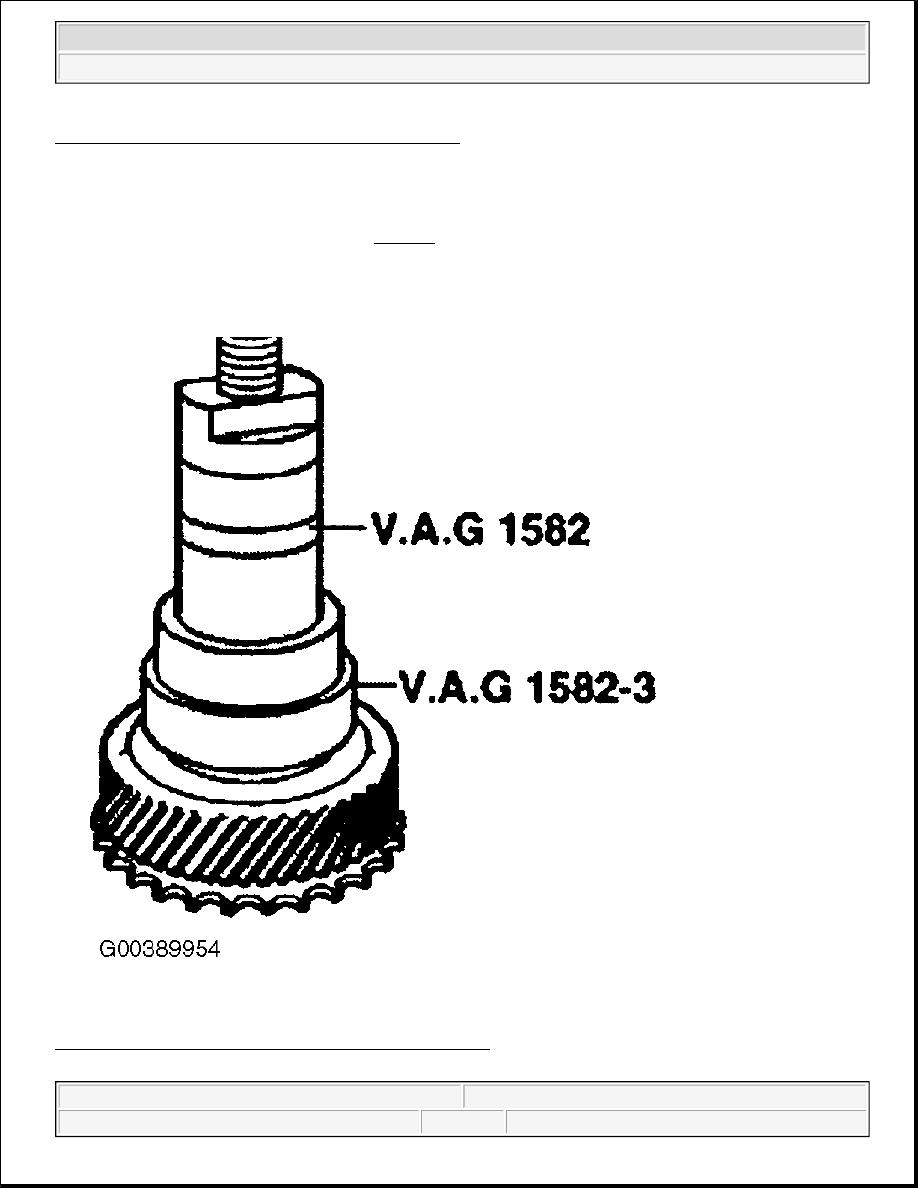

Fig. 162: Pulling Off Tapered Roller Bearing Inner Race
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
