Volkswagen New Beetle. Manual - part 2207

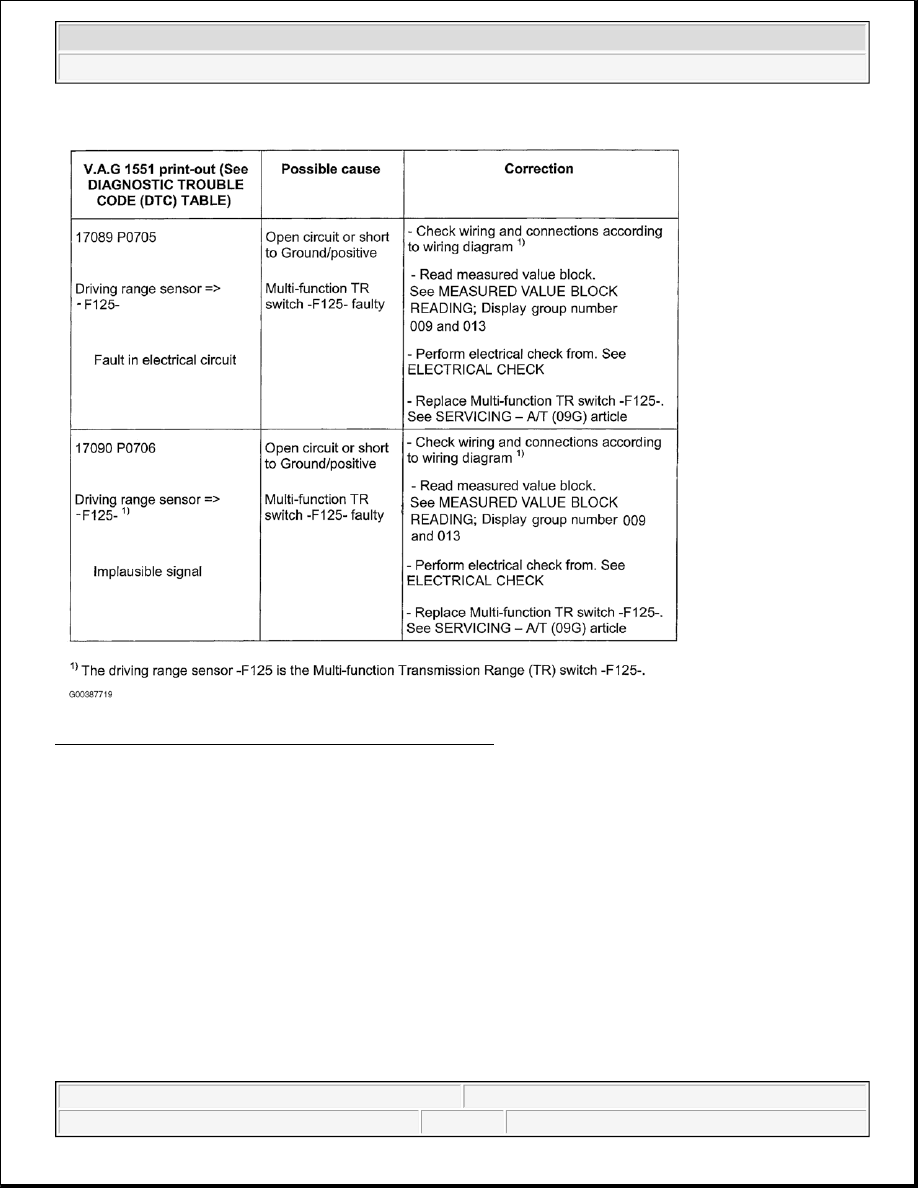

Fig. 52: DTC 17089 (P0705) & 17090 (P0706) Diagnostics
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTC 17095 (P0711)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G

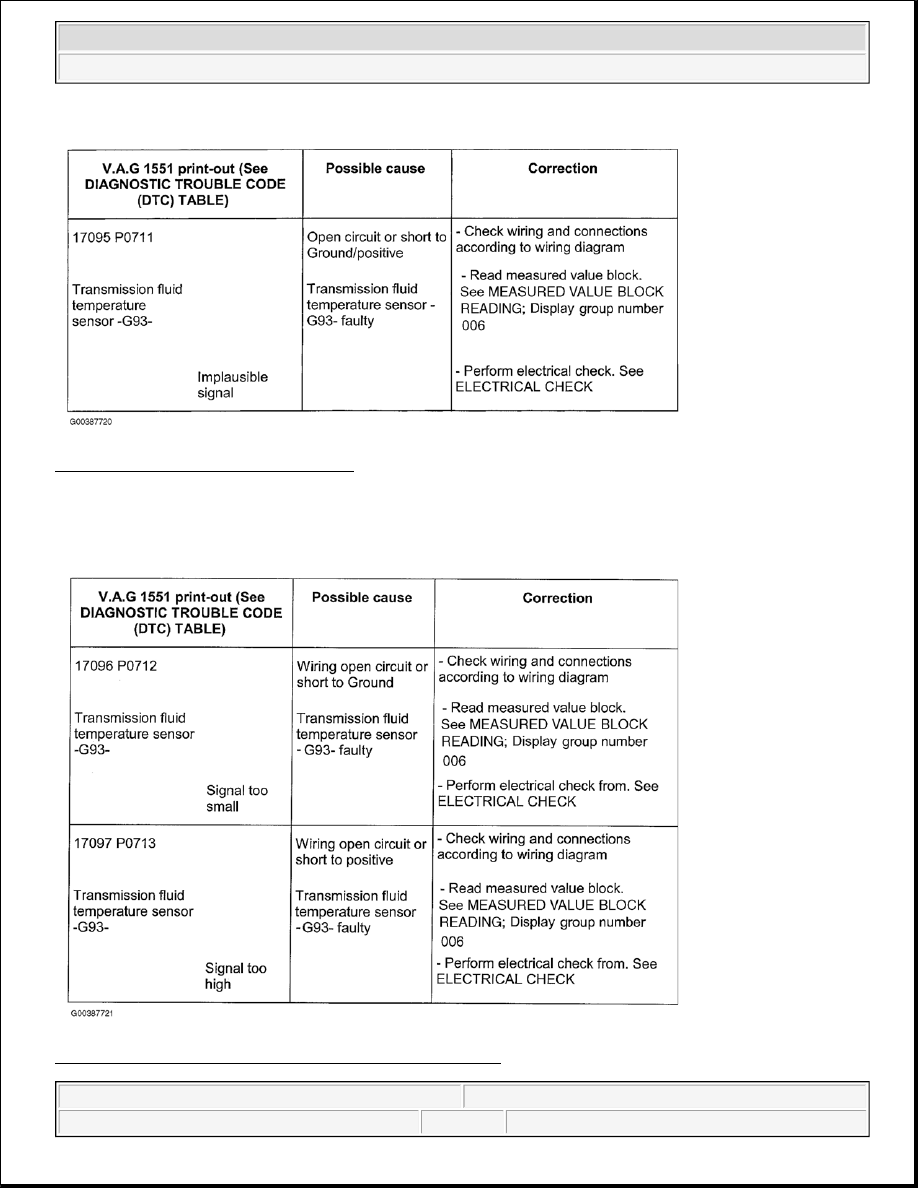

Fig. 53: DTC 17095 (P0711) Diagnostic
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTCs 17096 (P0712) & 17097 (P0713)

Fig. 54: DTCs 17096 (P0712) & 17097 (P0713) Diagnostics
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G



DTC 17099 (P0715)

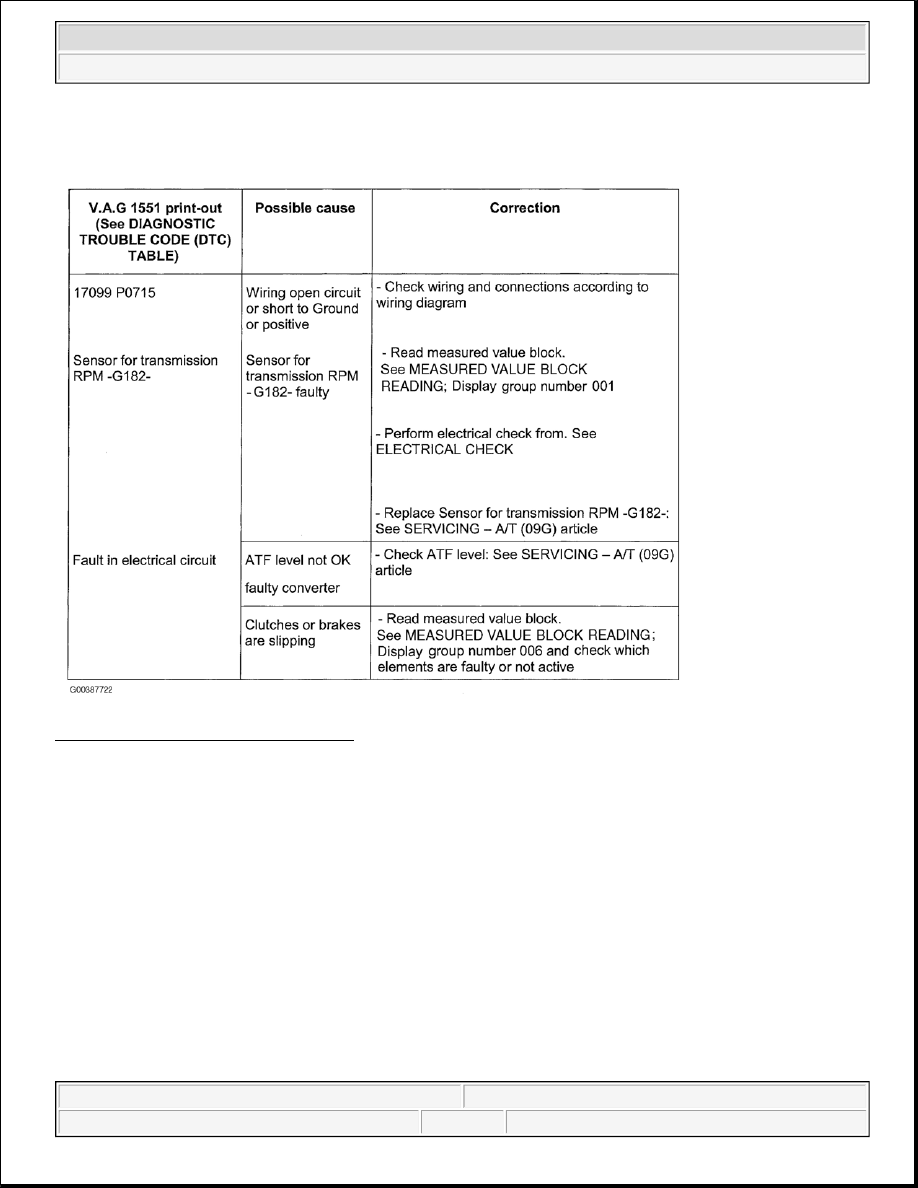

Fig. 55: DTC 17099 (P0715) Diagnostic
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTC 17100 (P0716)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G

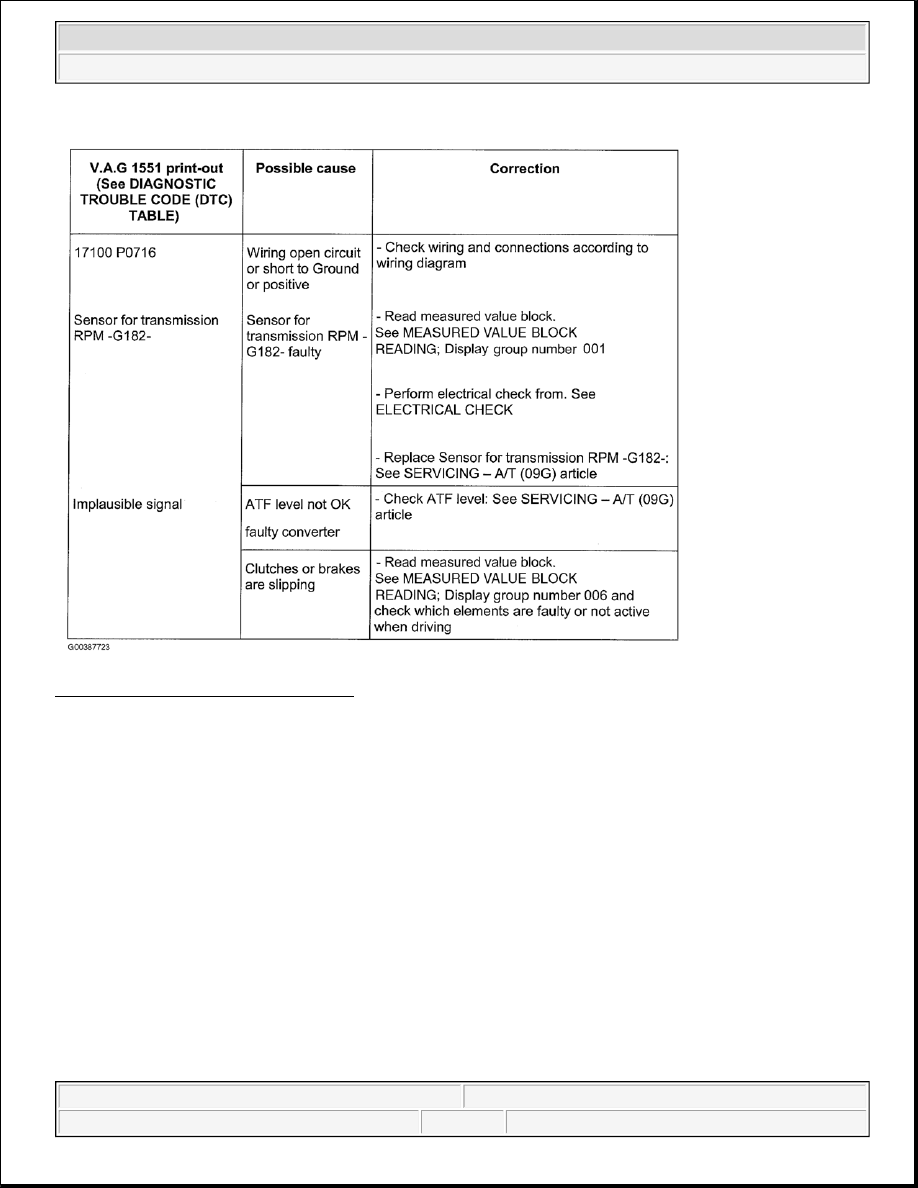

Fig. 56: DTC 17100 (P0716) Diagnostic
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DTC 17101 (P0717)



2003 Volkswagen New Beetle GLS

2002-04 AUTOMATIC Diagnosis - New Beetle, 09G
