Volkswagen New Beetle. Manual - part 1740





Assembly overview

1. Exhaust manifold

z

with turbocharger

z

Replace as complete unit only

2. Intake manifold

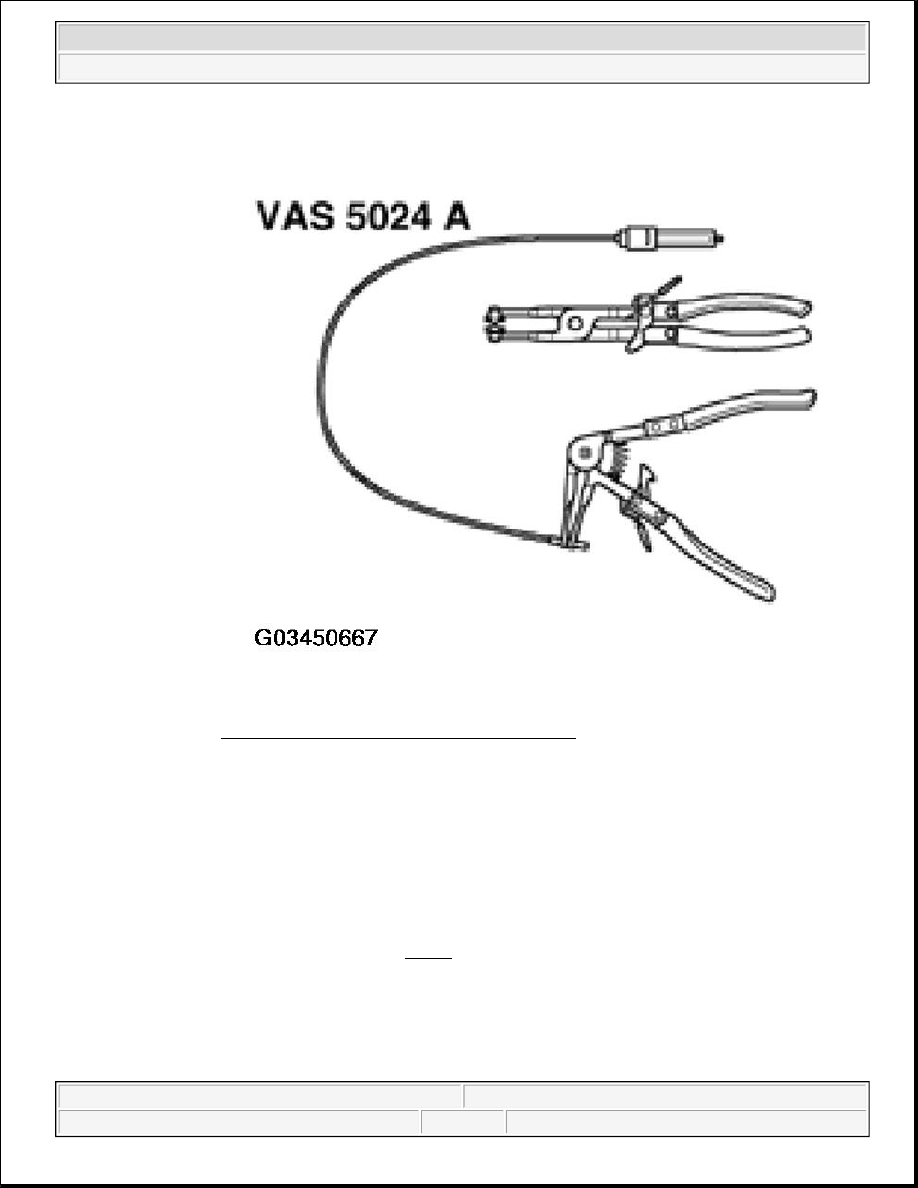

Fig. 1: Identifying Special Tool VAS5024A
Courtesy of VOLKSWAGEN OF AMERICA, INC.

z

Charge air system must be properly sealed.

z

Charge pressure hoses and pipes as well as their connections must be
free of oil and grease before re-installation.

z

Always replace self-locking nuts.

NOTE:

The following list refers to Fig. 2 .



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Turbocharger, G-Charger - New Beetle



3. From charge air cooler

4. Gasket

z

replace

z

Coating (bead) to intake manifold

5. 25 Nm

6. Gasket

z

Note installed position

7. Bracket

z

For shielding plate, item no. 9

8. Washer

9. Heat shield

z

Engages in bracket, item no. 7

10. Turbocharger

z

Replace as complete unit with exhaust manifold only

z

To remove the exhaust turbocharger, disconnect right drive axle from transmission:

See FRONT AXLE SHAFT .

z

After installing turbocharger, let engine idle for approx. 1 minute without increasing engine speed.
This ensures adequate oil supply to the turbocharger.

11. Vacuum diaphragm

z

For boost pressure regulation

z

Part of turbocharger, cannot be replaced

12. From air filter

13. Gasket

z

replace

14. Seal

z

replace

15. Oil return line

z

to cylinder block

z

new version. See New version of oil return line and support .

16. Banjo fitting, 40 Nm

17. 15 Nm

18. 40 Nm

19. Brace

z

Turbocharger - cylinder block

z

new version. See New version of oil return line and support .

20. 25 Nm



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Turbocharger, G-Charger - New Beetle



21. Gasket

z

replace

22. Front exhaust pipe

23. Connecting piece

z

Coat threads and bolt head contact surface with G 052 112 A3

24. 10 Nm

25. Oil supply line

z

Before installing, fill turbocharger with oil at connection of oil supply line

z

Tighten to 22 Nm



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Turbocharger, G-Charger - New Beetle

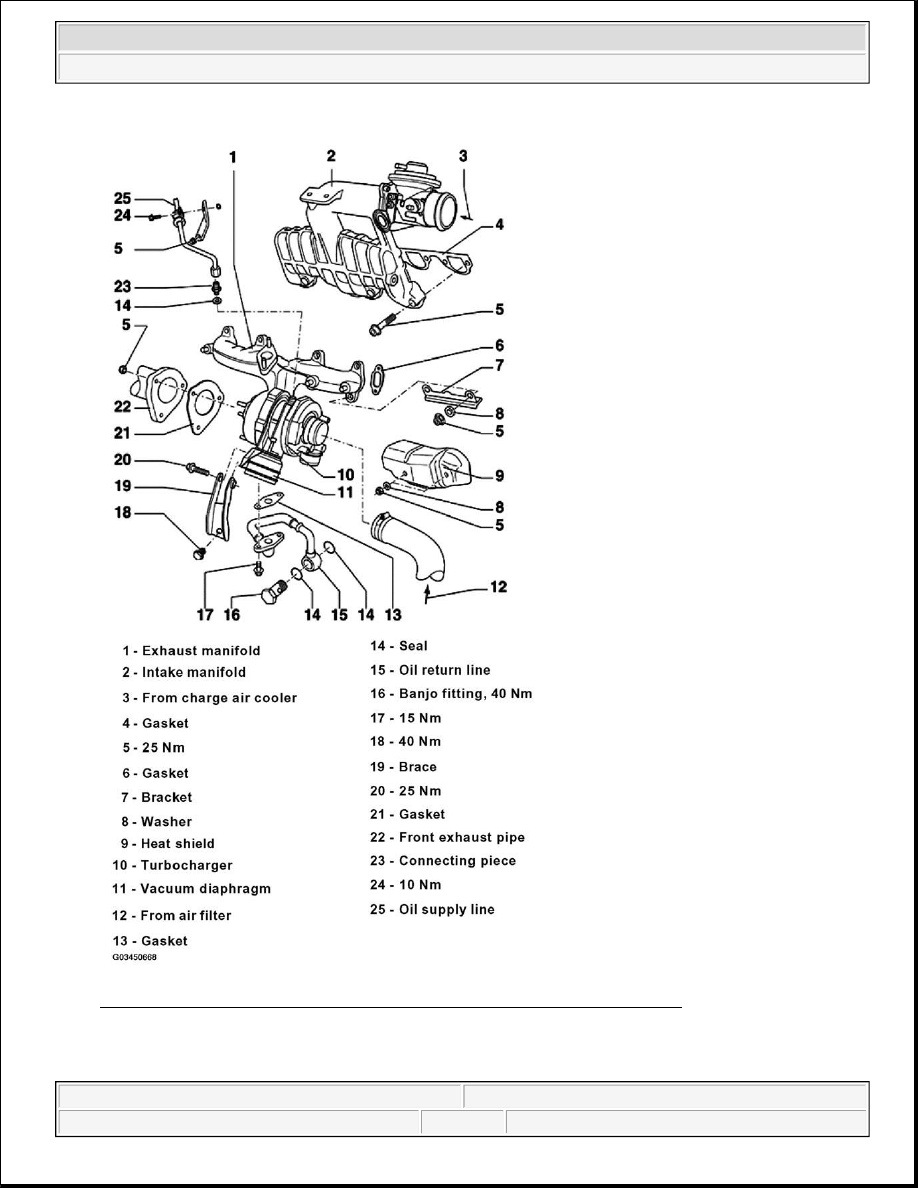

Fig. 2: Exploded View Of Turbo Charger & Exhaust Manifold Components
Courtesy of VOLKSWAGEN OF AMERICA, INC.

New version of oil return line and support



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE PERFORMANCE Turbocharger, G-Charger - New Beetle
