Volkswagen New Beetle. Manual - part 1714





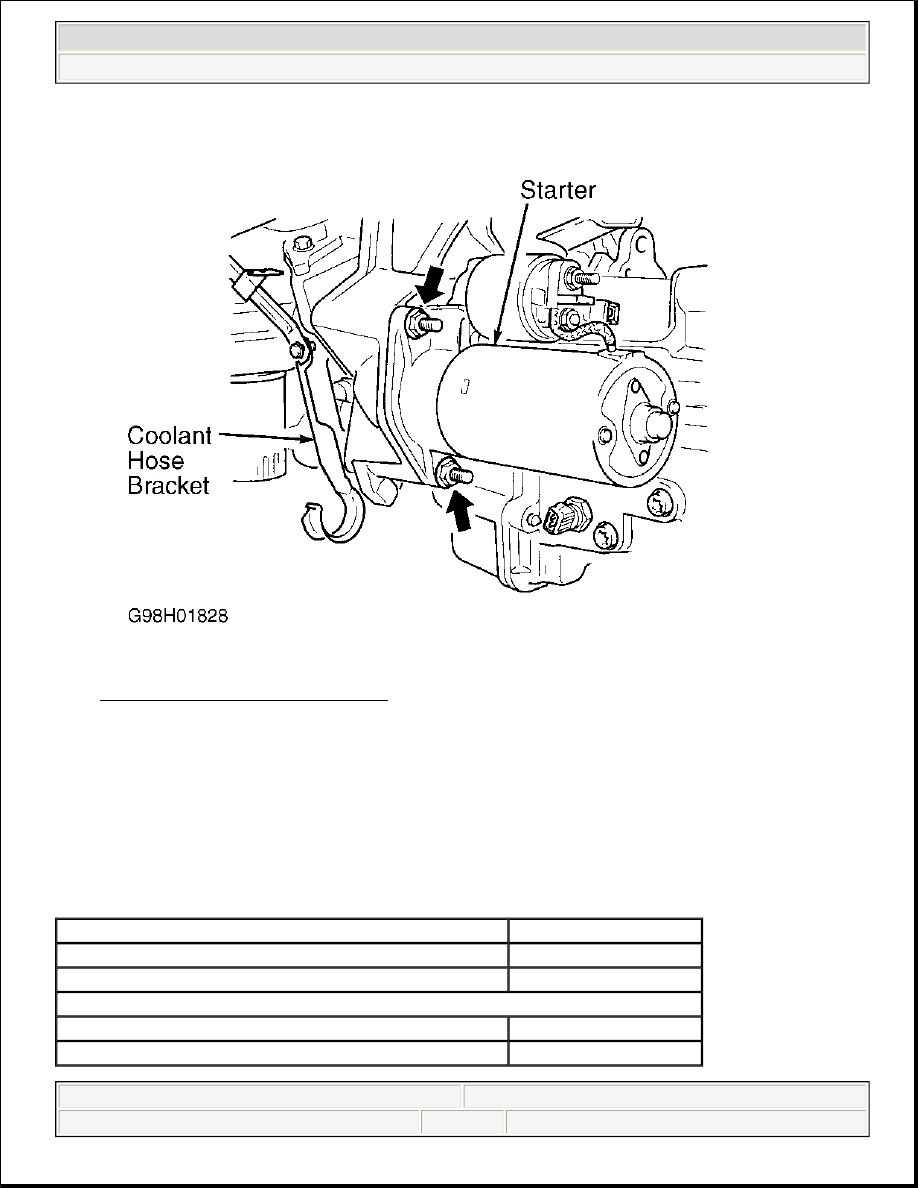

Fig. 7: Removing & Installing Starter
Courtesy of VOLKSWAGEN UNITED STATES, INC.

OVERHAUL

Manufacturer recommends replacing starter as an assembly. Exploded view and overhaul procedures are not
available from manufacturer.

TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

Application

Ft. Lbs. (N.m)

Power Steering Line Retaining Bolt

15 (20)

Starter Mounting Bolt

48 (65)

INCH Lbs. (N.m)

Battery Carrier Bolt

53 (6)

Starter Solenoid Terminal Nut

115 (13)



2003 Volkswagen New Beetle GLS

2001-04 STARTING & CHARGING SYSTEMS Starters - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:39:56 AM

Page 9

© 2004 Mitchell Repair Information Company, LLC.

WIRING DIAGRAMS

See appropriate STARTING SYSTEM wiring diagram in SYSTEM WIRING DIAGRAMS article.



2003 Volkswagen New Beetle GLS

2001-04 STARTING & CHARGING SYSTEMS Starters - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:39:56 AM

Page 10

© 2004 Mitchell Repair Information Company, LLC.

VOLKSWAGEN

1.9L 4-Cylinder - Turbo Diesel - ALH Engine

MANUFACTURER'S SUGGESTED SCHEDULED MAINTENANCE

SCHEDULED MAINTENANCE INTERVAL

REMOVAL & INSTALLATION

TIMING BELT

Removal (Golf & Jetta)

1. Working under hood, remove fuel supply and return lines from fuel filter. Seal fuel lines to prevent

contamination of fuel system. Remove upper and lower right headlight assembly mounting screws.
Disconnect harness connectors and remove right headlight assembly.

2. Remove pipe between charge air cooler (intercooler) and intake manifold. Remove upper engine cover.

Remove right sound damper cover.

3. If serpentine belt is to be reused, mark rotational direction of belt. Using a 16 mm box wrench, rotate

serpentine belt tensioner clockwise to relieve belt tension, and remove serpentine belt. Remove serpentine
belt tensioner.

4.

Model Year

(1)

Interval

1998-99

60,000

2000

40,000

2001

(2)

40,000

2001

(3)

60,000

2002

80,000

2003-04

100,000

(1)

Replace timing belt and tensioner together.

(2)

Models equipped with automatic transmissions.

(3)

Models equipped with manual transmission.

CAUTION: This application is an interference engine. Do not rotate camshaft or

crankshaft when timing belt is removed, or engine damage may occur.

NOTE:

Timing belt installation procedure requires using a factory scan tester (VAG
1551/1552) to adjust injection pump timing.



2003 Volkswagen New Beetle GLS

VOLKSWAGEN 1.9L 4-Cylinder - Turbo Diesel - ALH Engine





2003 Volkswagen New Beetle GLS

VOLKSWAGEN 1.9L 4-Cylinder - Turbo Diesel - ALH Engine



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:40:59 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:41:02 AM

Page 1

© 2004 Mitchell Repair Information Company, LLC.

Remove brake booster vacuum pump. Remove upper timing belt cover. Remove engine valve cover using
care not to damage gasket.

5. Rotate crankshaft so that No. 1 cylinder is at TDC of compression stroke. TDC mark can be viewed

through access hole in engine-to-transmission mating flange. See Fig. 1 .

6. Lock camshaft in place with Camshaft Setting Bar (3418) installed on rear of camshaft. See Fig. 2 .

Center setting bar by turning camshaft so one side of setting bar contacts cylinder head. Using feeler
gauge, measure distance between other end of setting bar and cylinder head. Divide this dimension in
half. Place a feeler gauge corresponding to half the bar-to-cylinder head dimension between setting bar
and cylinder head. Turn camshaft until setting bar contacts feeler gauge. Place second feeler gauge of
same dimension between other end of bar and cylinder head.

CAUTION: The valve cover has an integrated, vulcanized gasket. If gasket is

damaged or leaking, replace the valve cover.
