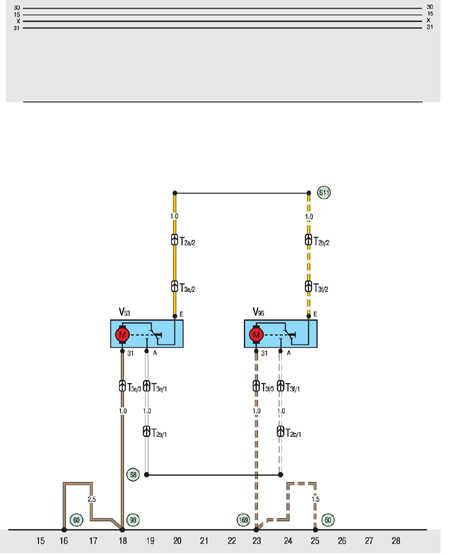

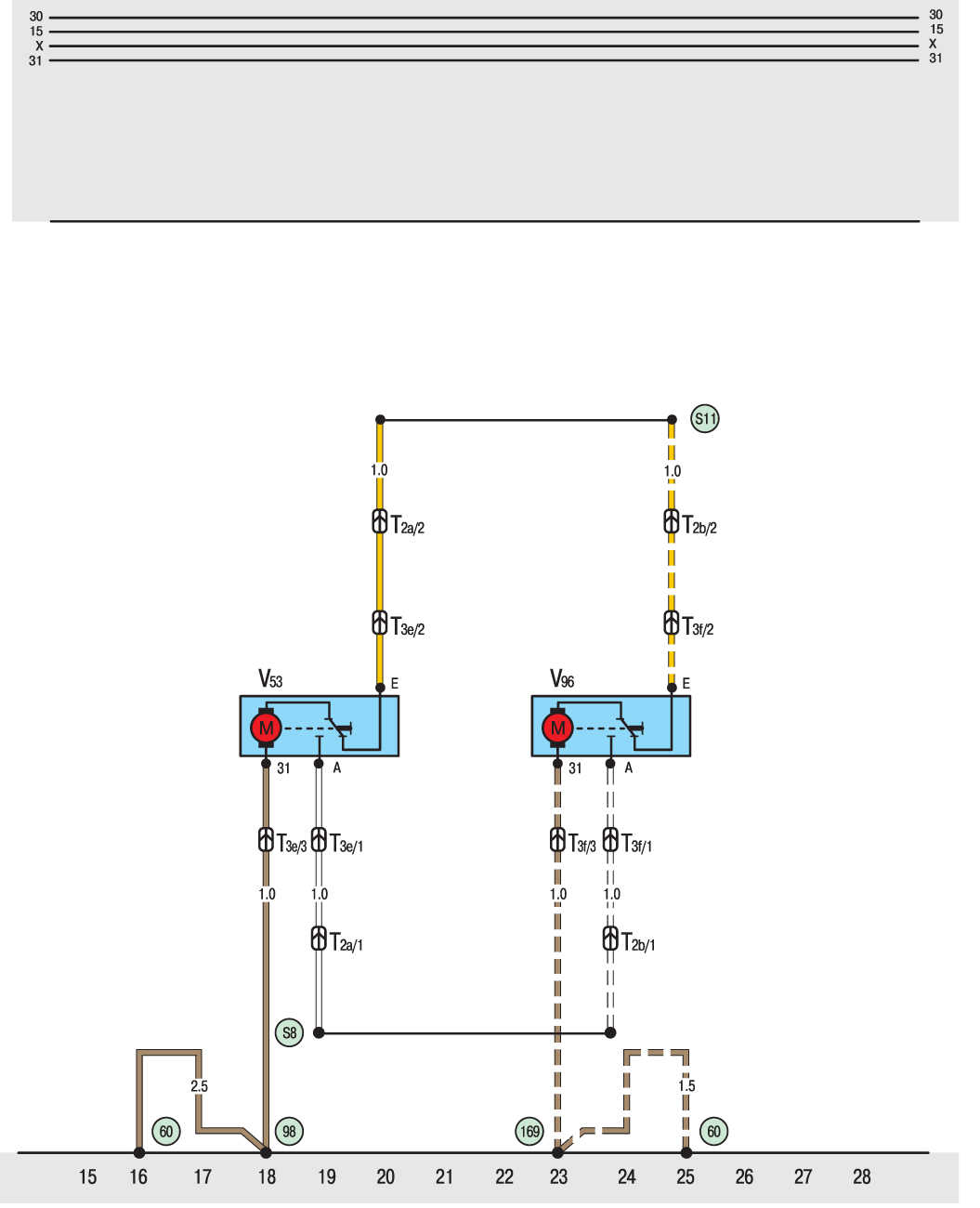

10.20.39. Двигатели замков задних дверей
| ОБЩИЕ СВЕДЕНИЯ |
 |
| Т2а. Двухконтактный разъем на задней стойке справа
сверху Т2b. Двухконтактный разъем на задней стойке справа сверху ТЗе. Трехконтактный разъем в задней двери T3f.Трехконтактный разъем на задней боковой двери V53. Электродвигатель замка задней двери V96. Электродвигатель замка 60. Точка подключения к массе рядом с правой задней фарой |
98. Точка подключения к массе
в жгуте задней двери 169. Точка подключения к массе в жгуте двухстворчатой двери S8. Соединение (А) -3- в жгуте системы центральной блокировки дверей в салоне S11. Соединение (Е) -3- в жгуте системы центральной блокировки дверей в салоне - - - Электрические соединения двухстворчатой задней двери |
