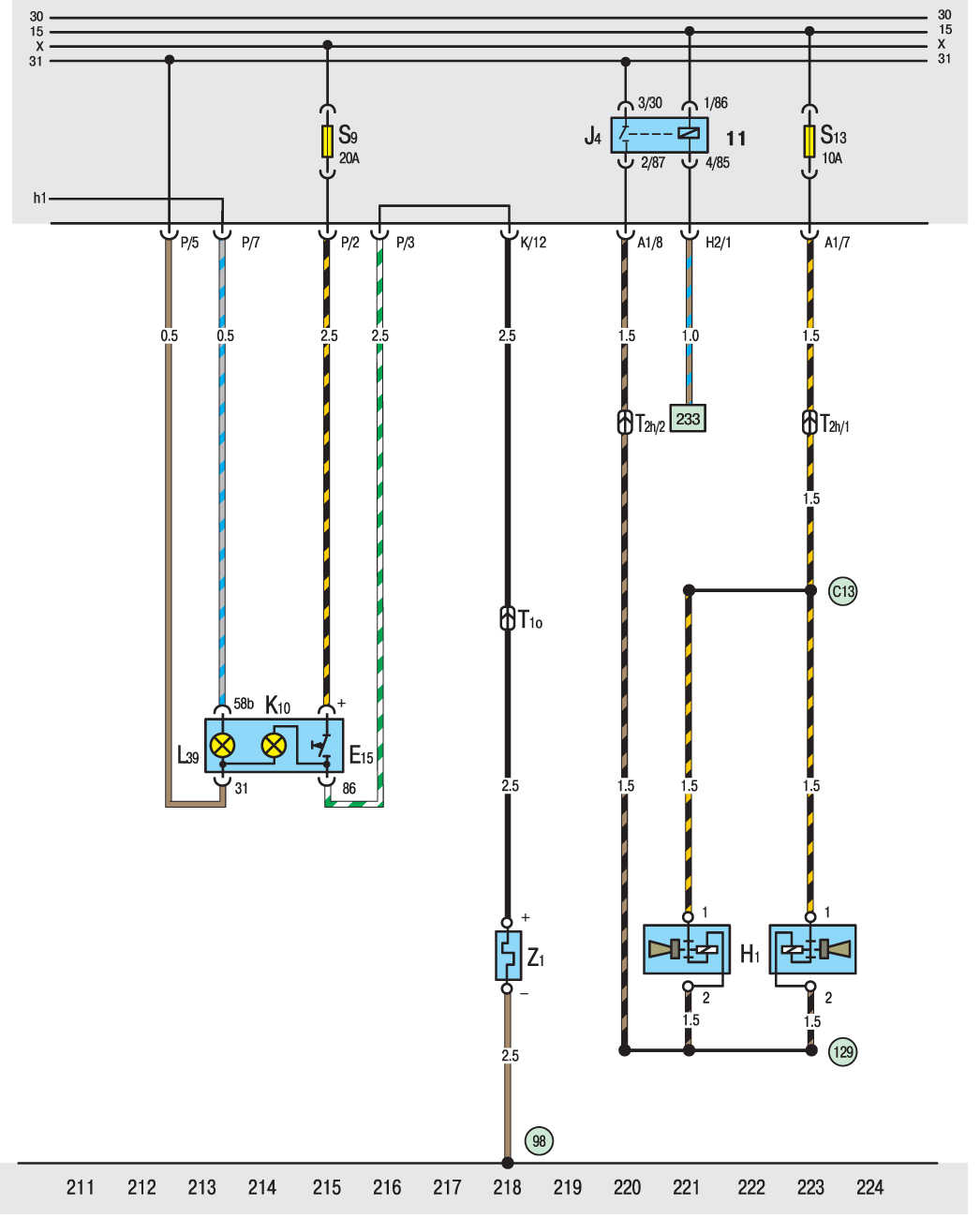

10.20.24. Обогрев заднего стекла и звуковой сигнал
| ОБЩИЕ СВЕДЕНИЯ |
 |
| Е15. Выключатель обогрева заднего стекла Н1. Звуковой сигнал J4. Реле звукового сигнала К10. Контрольная лампа обогрева заднего стекла L39. Лампа подсветки выключателя обогрева заднего стекла Т1о. Одноконтактный разъем правой задней фары |
T2h. Двухконтактный разъем в моторном
отсеке спереди, слева Z1. Нагревательный элемент заднего стекла 98. Точка подключения к массе в жгуте задней двери 129. Точка подключения к массе в жгуте звукового сигнала С13. Плюсовое соединение в жгуте звукового сигнала |
