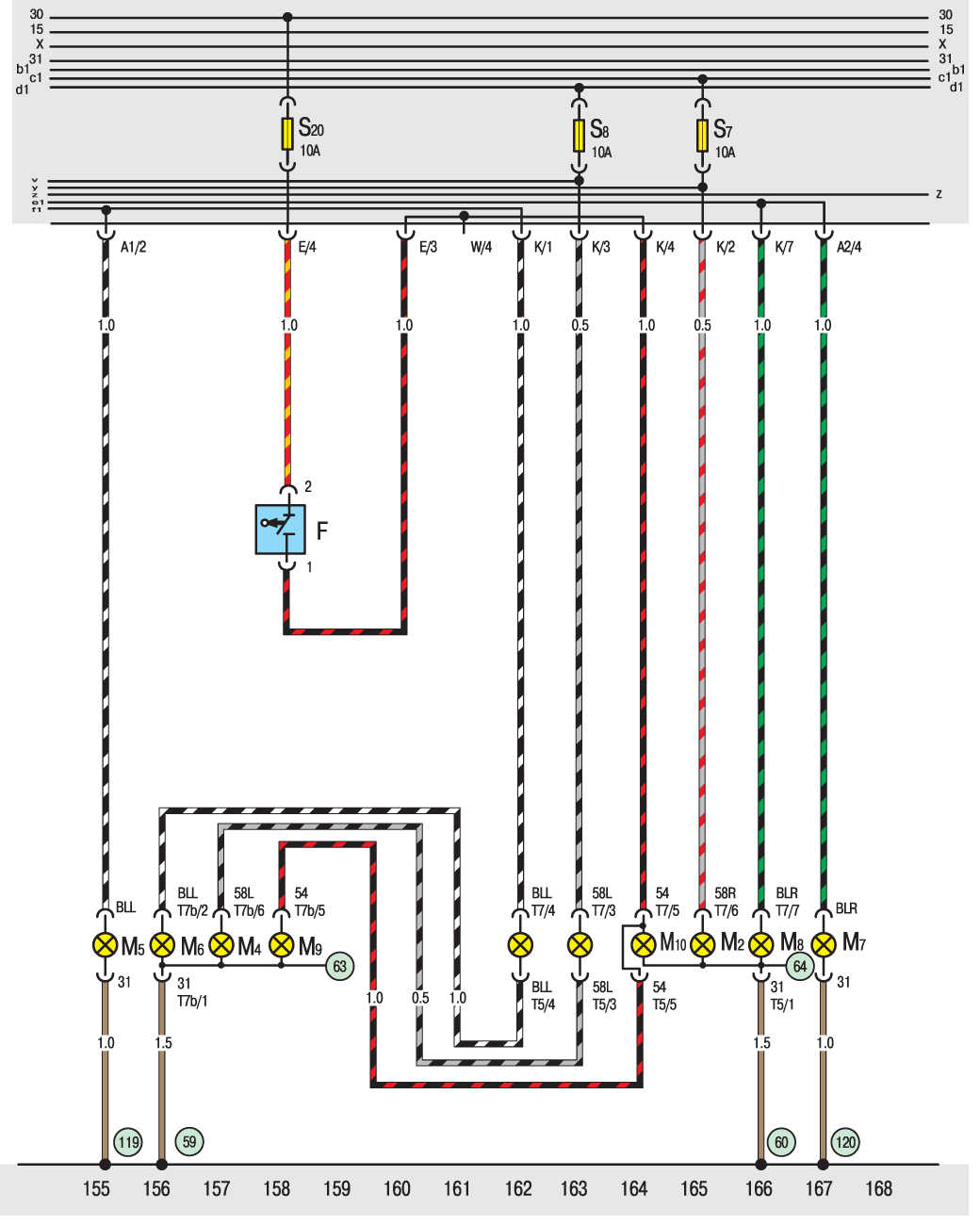

10.20.20. Указатели поворота, задние фары
| ОБЩИЕ СВЕДЕНИЯ |
 |
| F. Переключатель стоп-сигналов М2. Лампа левого габаритного огня М4. Лампа правого габаритного огня М5. Лампа указателя поворотов, передняя левая М6. Лампа указателя поворотов, задняя левая М7. Лампа указателя поворотов, передняя правая М8. Лампа указателя поворотов, задняя правая М9. Лампа левого стоп-сигнала М10. Лампа правого стоп-сигнала Т5. Пятиконтактный разъем около правой задней фары |
Т7. Семиконтактный разъем около правой
задней фары Т7b. Семиконтактный разъем около левой задней фары 60. Точка подключения к массе около правой задней фары 63. Точка подключения к массе на держателе ламп левой задней фары габаритного огня 64. Точка подключения к массе на держателе ламп правой задней фары 119. Точка подключения к массе -1- в жгуте системы регулировки фар 120. Точка подключения к массе -2- в жгуте системы регулировки фар |
