10.18.2. Магнитное реле

ОБЩИЕ СВЕДЕНИЯ

При неисправном магнитном реле шестерня стартера не выбрасывается и двигатель не запускается.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять стартер.
2. Подсоединить к клемме 50 (соединение толстого кабеля) стартера с помощью дополнительных проводов напряжение аккумуляторной батареи 12 В.
3. С помощью дополнительного кабеля соединить клеммы 50 и 30 стартера. Шестерня стартера должна выбрасываться вперед.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Отвинтить 3 винта крепления магнитного реле от приводного корпуса и снять реле.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

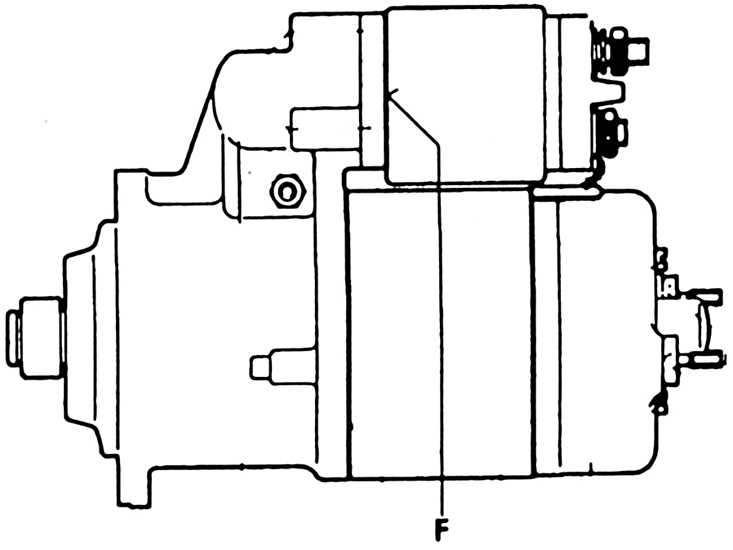

10.18.2 Магнитное реле Volkswagen Transporter 1. Привинтить реле к стартеру; разделительный паз (F) у стартера BOSCH загерметизировать подходящим герметиком.
2. Привинтить провод магнитного реле.
3. Проверить стартер.
4. Установить стартер.
