Фольксваген Транспортёр. Тросики



Фольксваген Транспортёр. Тросики

9.17.5. Тросики

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять регулятор отопления.
2. Отсоединить тросики с рычагов управления и вынуть, сняв перед этим отверткой пластинчатые зажимы оплеток тросиков.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить тросики на регулятор отопления.
2. Установить оплетки тросиков на упоры регулятора, затем с помощью клещей установить и защелкнуть пластинчатые зажимы.
3. Установить регулятор отопления.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

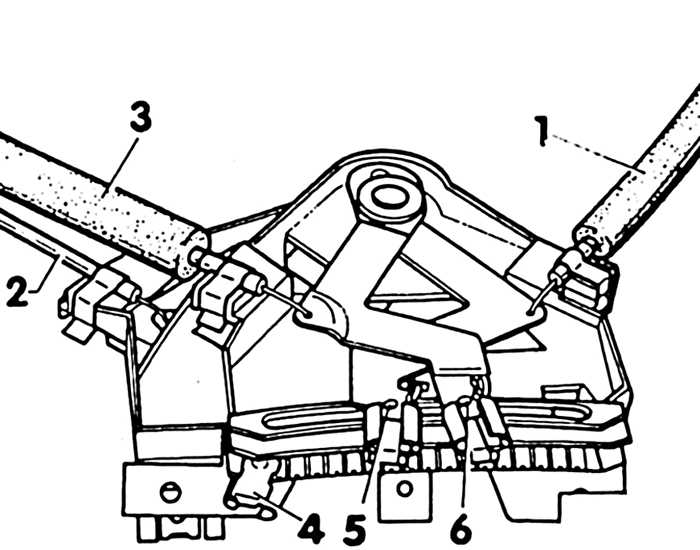

9.17.5 Тросики Volkswagen Transporter 1. Установить рычаг провода так, чтобы тросики (1, 2, 3) были максимально вытянуты: рычаг (5) (к заслонке ног водителя) сдвинуть до конца вправо, (4) (к регулировочному клапану), влево, (6) (к заслонке размораживателя) влево.
2. Просунуть тросик к регулировочному клапану через поперечную стенку в моторный отсек и подвесить.

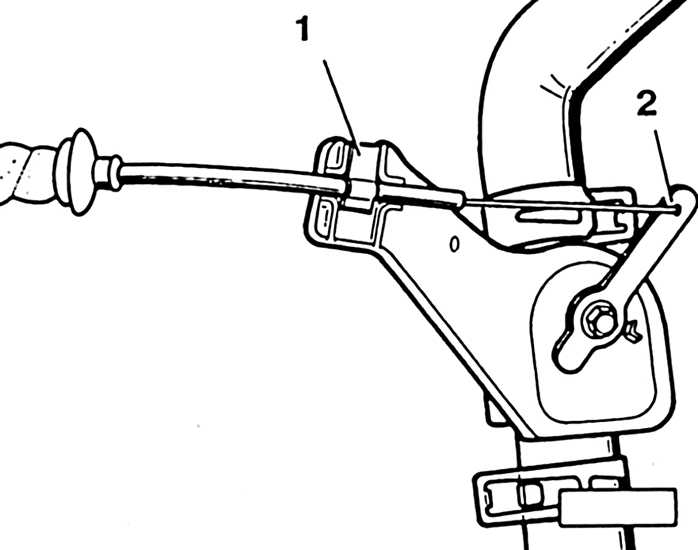

9.17.5 Тросики Volkswagen Transporter 3. Сдвинуть рычаг (2) до упора вправо (клапан закрыт). Закрепить оплетку тросика на регулировочном клапане пластинчатым зажимом (1).

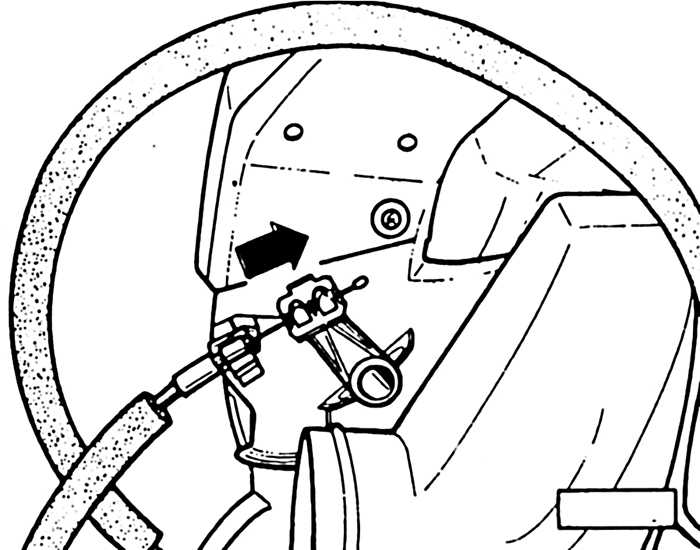

9.17.5 Тросики Volkswagen Transporter 4. Сдвинуть рычаг заслонки размораживателя по направлению стрелки до упора и закрепить оплетку тросика.

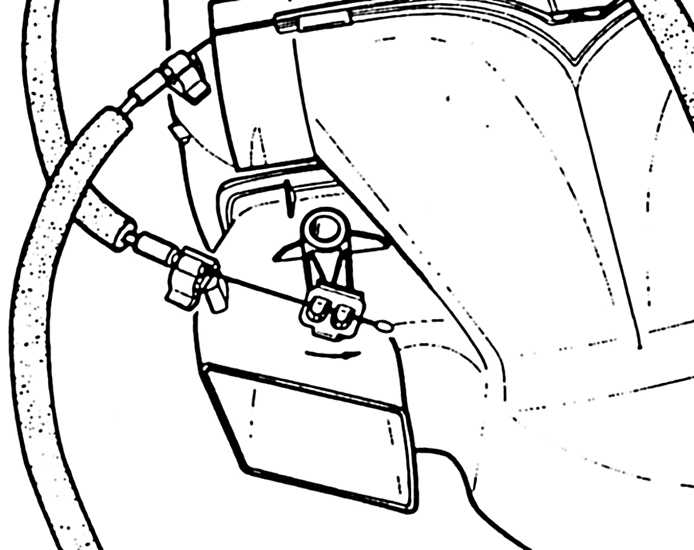

9.17.5 Тросики Volkswagen Transporter 5. Сдвинуть рычаг заслонки для ног водителя по направлению стрелки до упора и закрепить оплетку тросика.
6. Регулировка заслонок: подвинуть рычаги управления регулятора отопления от упора до упора. Тросики отрегулируются сами.
