Фольксваген Транспортёр. Переднее сидение



Фольксваген Транспортёр. Переднее сидение

9.13. Переднее сидение

ОБЩИЕ СВЕДЕНИЯ

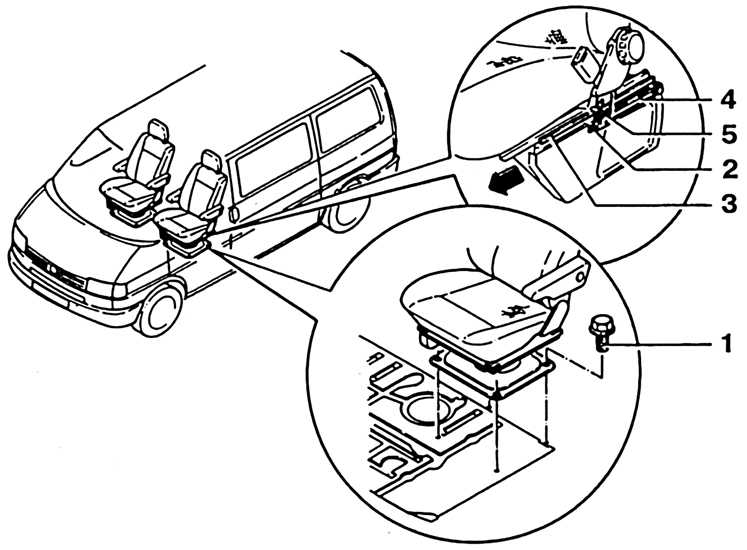

Крепление сидения без станины

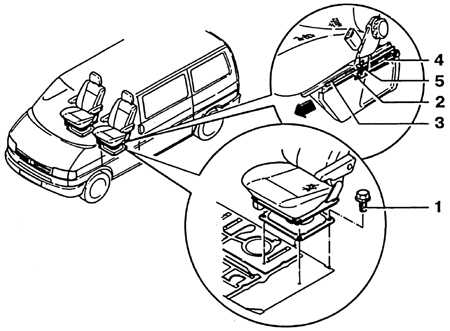

9.13 Переднее сидение Volkswagen Transporter
1. Шестигранный винт
2. Винт с внутренним шестигранником
3. Механизм регулировки
4. Шины
5. Замок ремня безопасности

В зависимости от оснащения устанавливаются различные передние сидения:

  – вращающиеся сидения без станины;
  – невращающиеся сидения с или без станины;
  – соседнее с водителем сидение может быть выполнено в виде двухместной банкетки или раскладных сидений.

Снятие сидений без станины (вращающиеся или невращающиеся)

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вывинтить винт с внутренним шестигранником (2) (размер ключа 5 мм) внутренней направляющей сидения (cм. рис. Крепление сидения без станины).
2. Освободить механизм регулировки сидения и вынуть сидение из направляющих (3) по направлению стрелки.
3. При вынимании из направляющей (4), выскальзывает также замок ремня безопасности (5).

Предупреждение затягивать винт с внутренним шестигранником моментом 15 Н·м.


Снятие раскладного пассажирского сидения

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вывинтить 4 шестигранных винта и вынуть раскладное сидение.
2. При установке затягивать винты моментом 45 Н·м.

Снятие отдельных сидений со станиной

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если имеется, вынуть дополнительную аккумуляторную батарею под сидением.

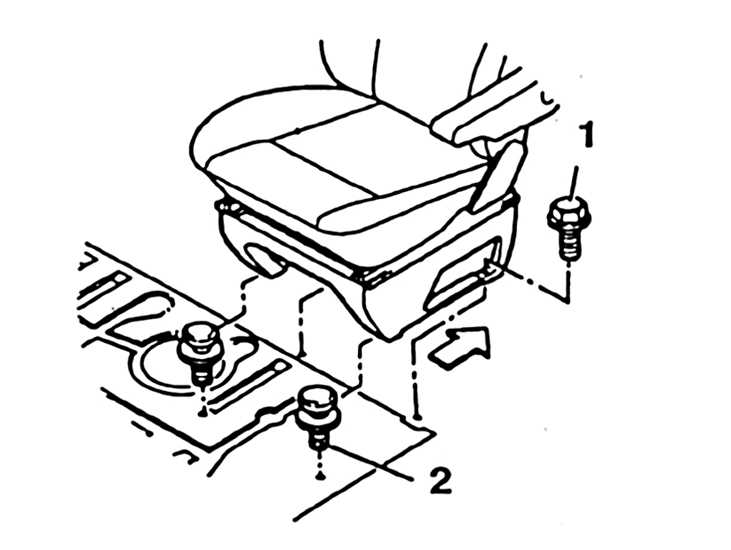

9.13 Переднее сидение Volkswagen Transporter 2. Вывинтить задние винты (1). Снять сидение с пальцев (2) назад.

Предупреждение затягивать шестигранные винты моментом 45 Н·м, пальцы моментом 30 Н·м.


Снятие двойного пассажирского сидения

ПОРЯДОК ВЫПОЛНЕНИЯ

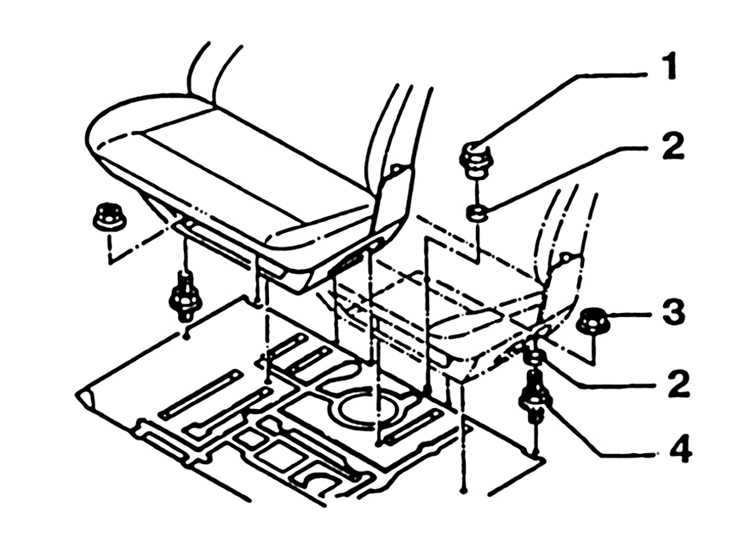

9.13 Переднее сидение Volkswagen Transporter 1. Вывинтить 5 шестигранных гаек (3).

Предупреждение шайбы (2) устанавливаются только в машины с раздельной стенкой для того, чтобы обеспечить свободный проход между спинкой сидения и раздельной стенкой. Дистанционная гайка (1) устанавливается только в машинах с правосторонним управлением. Моменты затяжки шестигранной гайки (3) и стопорного винта (4) – 45 Н·м.


2. Снять соседнее сидение.
