Фольксваген Транспортёр. Задняя подвеска

5.2. Задняя подвеска

ОБЩИЕ СВЕДЕНИЯ

Задний мост

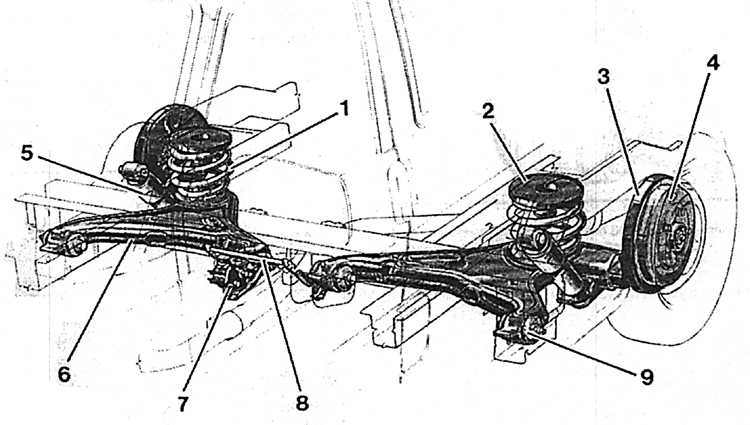

5.2.1 Задняя подвеска Volkswagen Transporter

1. Спиральная пружина
2. Опора пружины
3. Щиток тормозного механизма
4. Тормозной кулак
5. Амортизатор

6. Поворотный кулак
7. Регулятор тормозных сил
8. Балансир
9. Наружная резиновая опора

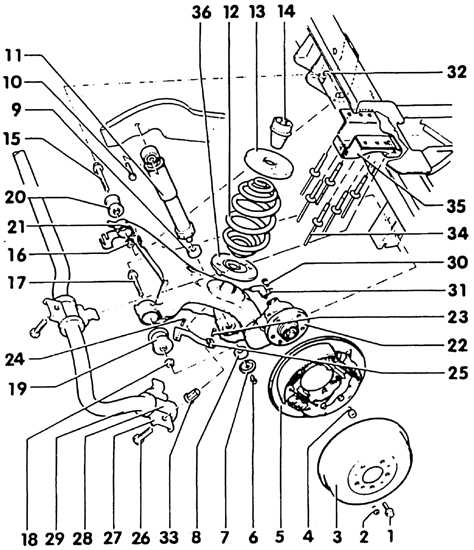

Задняя подвеска колес

1. Болт колеса, 160 Н·м
2. Стопорный винт, 5 Н·м
3. Тормозной барабан
4. Болт, 150 Н·м
5. Щиток тормозного механизма
6. Болт, 45 Н·м
7. Шайба
9. Нижняя резиновая опора
10. Болт, 100 Н·м
11. Амортизатор
12. Спиральная пружина
13. Опора пружины
14. Буфер
15. Шестигранный винт М12х1,5х108
16. Гайка, 100 Н·м
17. Шестигранный винт М14х1,5х112
18. Гайка, 160 Н·м

19. Наружная резиновая опора
20. Внутренняя резиновая опора
21. Поворотный кулак
22. Подшипник колеса
23. Шестигранный винт, 7 Н·м
24. Самонарезающий винт, 7 Н·м
25. Кронштейн тросика ручного тормоза
26. Болт, 30 Н·м
27. Хомут
28. Резиновая опора
30. Винт, 10 Н·м
31. Датчик оборотов (только у машин с ABS)32. Опорный кронштейн
33. Глухая заклепочная гайка
34. Глухая заклепка
35. Опорный кронштейн
36. Резиновая плита
