Фольксваген Транспортёр. Клиновой ремень насоса усилителя руля

Клиновой ремень натянут правильно, если при нажатии на него большим пальцем руки между двумя ременными шкивами, он прогибается примерно на 5 мм. Натяжение клинового ремня осуществляется добавлением или удалением дистанционных шайб между обеими половинами шкива клинового ремня насоса усилителя руля.

Замена и натяжение

ПОРЯДОК ВЫПОЛНЕНИЯ

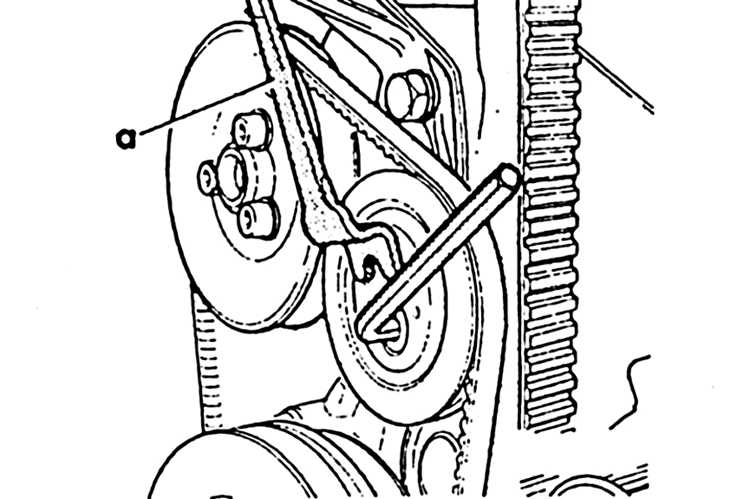

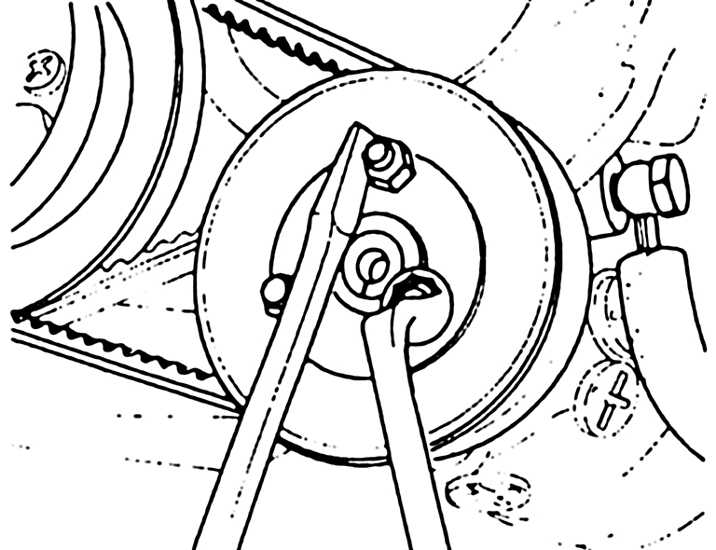

1. С помощью накидного шестигранного ключа вывинтить 3 болта крепления на ременном шкиве, удерживая при этом ременной шкив отверткой (a) от проворачивания. 2. Снять головку шкива и клиновой ремень. 3. Запомнить положение дистанционных шайб внутри и снаружи. 4. Надеть клиновой ремень, установить половины шкива и дистанционные шайбы. 5. Если ремень необходимо натянуть сильнее, вынуть 1 дистанционную шайбу между половинами шкива и установить ее снаружи. 6. Затянуть половины шкива моментом 20 Н·м. Предупреждение винтов, проворачивать ременной шкив для того, чтобы не защемить клиновой ремень. Лишние дистанционные шайбы равномерно распределять сзади и перед ременным шкивом. 7. Проверить натяжение клинового ремня, нажав на него большим пальцем между двумя шкивами. Если ремень прогибается примерно на 5 мм, он натянут правильно. Если, к примеру, необходимо натянуть клиновой ремень сильнее, вынуть одну дистанционную шайбу между половинками шкива и установить ее за или перед шкивом.

5-цилиндровый двигатель

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Клиновой ремень натянут правильно, если при нажатии на него большим пальцем между обеими ременными шкивами, он прогибается примерно на 5 мм. 2. Ослабить винт с внутренним шестигранником нарезкой торцевым изогнутым шестигранным ключом на 6 мм. 3. Натяжной ролик повернуть гаечным приспособлением, например HAZET2587, так, чтобы клиновой ремень можно было снять. 4. Надеть клиновой ремень и натянуть натяжным роликом до тех пор, пока не будет достигнуто правильное натяжение. 5. Затянуть болт с внутренним шестигранником.
