Фольксваген Транспортёр. Привод стеклоочистителя



Фольксваген Транспортёр. Привод стеклоочистителя

1.4. Привод стеклоочистителя

ОБЩИЕ СВЕДЕНИЯ

Устройство стеклоочистителя

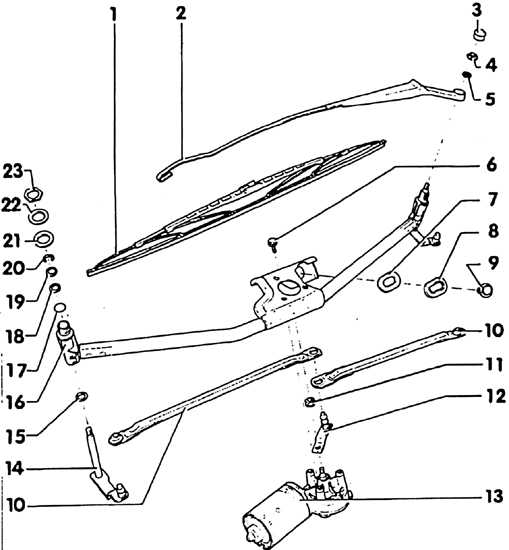

1.4.1 Привод стеклоочистителя Volkswagen Transporter
1. Стеклоочиститель (дворник)
2. Рычаг
3. Защитный колпачок
4. Шестигранная гайка, 16 Н·м
5. Шайба
6. Шестигранная гайка, 5 Н·м
7. Резиновая насадка
8. Дистанционная втулка
9. Винт, 25 Н·м
10. Тяга привода
11. Самозажимная гайка
12. Рукояточный рычаг

13. Электродвигатель
14. Шарнирный рычаг
15. Пружинная шайба
16. Рамка
17. Кольцо
18. Дистанционная шайба
19. Шайба
20. Стопорное кольцо
21. Пластмассовая шайба
22. Дистанционное кольцо
23. Шестигранная гайка, 10 Н·м
