13.30. Двигатель стеклоочистителя заднего стекла

ОБЩИЕ СВЕДЕНИЯ

Стеклоочиститель заднего стекла

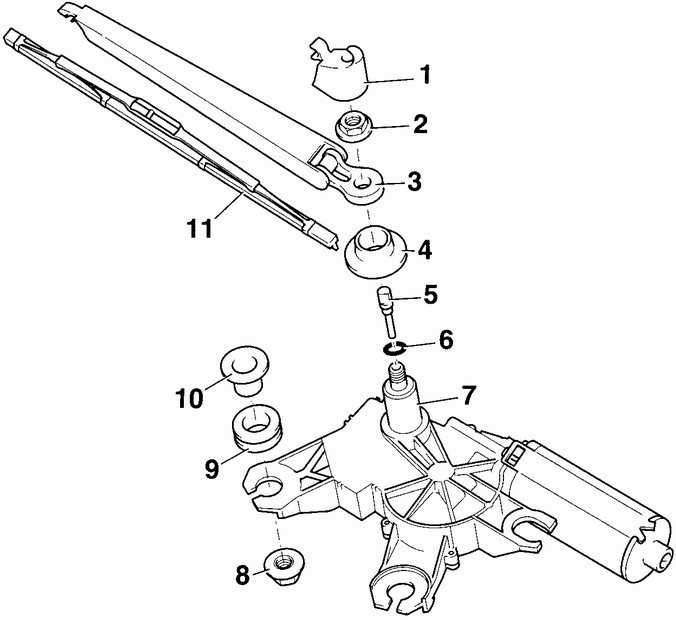

14.30 Двигатель стеклоочистителя заднего стекла Volkswagen Passat B5
1 – откидной кожух,
2 – гайка, 15 Нм,
3 – рычаг стеклоочистителя,
4 – уплотнительная втулка,
5 – сопла омывателя,
6 – уплотнительное кольцо,
7 – двигатель стеклоочистителя,
8 – гайка, 8 Нм,
9 – демпфирующее кольцо,
10 – распорная втулка,
11 – щетка стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рычаг стеклоочистителя заднего стекла.
2. Снимите внутреннюю обивку задней двери.
3. Отсоедините от двигателя стеклоочистителя электрический разъем и шланг подачи жидкости к омывателю.
4. Отвинтите гайки крепления двигателя стеклоочистителя и снимите его.
5. Снимите с двигателя стеклоочистителя распорные втулки и демпфирующие кольца и проверьте их состояние.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите уплотнительную втулку в отверстие заднего стекла. Соблюдая осторожность, установите двигатель стеклоочистителя на место и закрепите его гайками.
2. Дальнейшая установка производится в последовательности, обратной снятию.
3. Затяните гайку крепления рычага стеклоочистителя моментом 15 Нм.
